Обозначения подшипников по ГОСТ: чтение маркировки шаг за шагом
Полное обозначение подшипника — это краткая запись его конструкции и исполнения. Если удалить часть знаков, можно потерять требование к зазору, точности или материалу. В этом уроке научимся разбирать основной номер и сохранять дополнительные знаки при заказе.
1. Какой стандарт использовать
С 1 января 2025 года в России введён ГОСТ 3189-2024 «Подшипники качения. Система условных обозначений» взамен ГОСТ 3189-89. Старые маркировки и чертежи продолжают встречаться, поэтому при разборе исторической записи учитывайте редакцию документа. Для новой спецификации сверяют действующий стандарт с поправками.
Стандарт устанавливает систему обозначений в своей области применения. Не следует переносить её без проверки на любой узел, который называют подшипником: существуют отдельные виды и специальные системы записи.
2. Основная часть и дополнительные знаки
Основная цифровая часть отражает диаметр отверстия, серию диаметров, тип, конструктивное исполнение и серию ширин либо высот. Её удобно разбирать справа налево. Ведущие нули могут не присутствовать в записи, поэтому короткое обозначение не означает, что отсутствуют соответствующие признаки.
| Позиция в основной записи, справа налево | Содержание |
|---|---|
| 1 и 2 | Код диаметра отверстия для распространённого диапазона размеров |
| 3 | Серия диаметров |
| 4 | Тип подшипника |
| 5 и 6 | Конструктивное исполнение |
| 7 | Серия ширин или высот |
Эта схема — учебная основа. Для малых отверстий, нестандартных размеров и отдельных конструкций применяются специальные правила стандарта. Не пытайтесь вместить любую запись в одну таблицу без проверки.

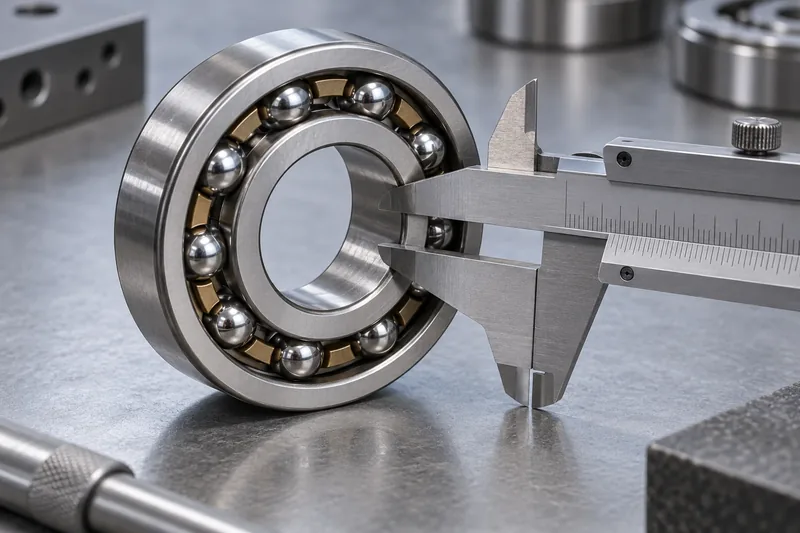

3. Код отверстия: правило и исключения
Для распространённых отверстий от 20 до 495 мм, кратных пяти, диаметр получают умножением кода на 5. Например, код 05 означает 25 мм. Особые коды: 00 — 10 мм, 01 — 12 мм, 02 — 15 мм, 03 — 17 мм. Для других диапазонов и нестандартных диаметров нужно обратиться к соответствующему правилу ГОСТ.
Ошибка новичка — умножать на пять любые последние цифры. Перед вычислением сначала определите, относится ли запись к обычной схеме.
4. Учебный разбор обозначения 205
Читаем справа: 05 соответствует отверстию 25 мм; цифра 2 задаёт серию диаметров. Не записанный слева нулевой знак типа относится к шариковому радиальному подшипнику. Полные присоединительные размеры и исполнение подтверждают по таблице изделия, а не вычисляют все размеры из трёх цифр.
Практический смысл: номер помогает найти нужную строку справочника. Он не сообщает режим работы оборудования, требуемую посадку и допустимый ресурс. Даже после расшифровки нужна проверка по спецификации узла.
5. Что искать в префиксе и постфиксе

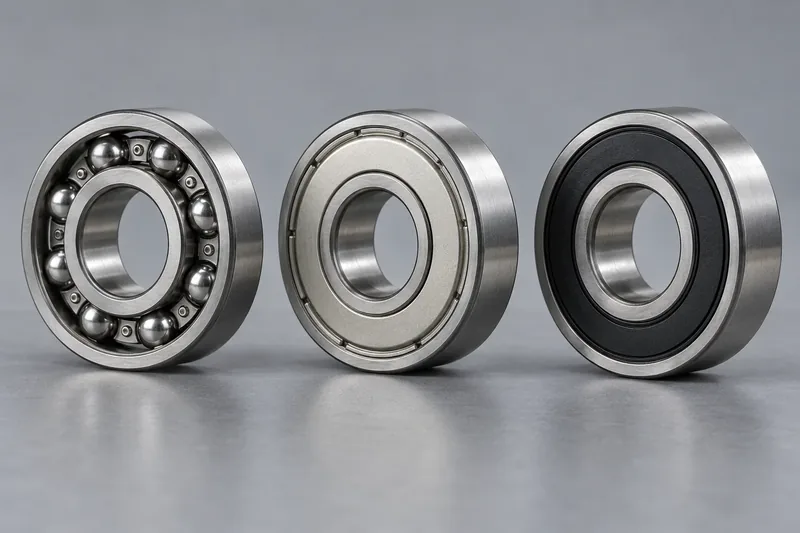

Дополнительные знаки располагаются слева и справа от основной записи. Они могут задавать требования к точности, зазору, материалам, конструктивным особенностям и другим параметрам. Для объяснения конкретной буквы используют раздел дополнительных обозначений ГОСТ и документацию изготовителя.
Сохраняйте дефисы, буквы и порядок знаков при переносе обозначения. Латинская C и кириллическая С внешне похожи, но принадлежат разным алфавитам. Не заменяйте символы автоматически, если это меняет исходную запись. Неразборчивую маркировку уточняют по фотографии, паспорту или чертежу.
6. Как сопоставлять отечественное и зарубежное изделие
В справочниках могут быть указаны размерные аналоги, однако равенство присоединительных размеров не гарантирует равенство внутреннего зазора, точности, уплотнений и смазки. Требования к готовому изделию проверяют также по ГОСТ 520-2011 и технической документации выбранного изготовителя.
Запись «аналог 205» — начало подбора, а не завершённое техническое задание. В запрос включают исходное полное обозначение и особенности узла, которые нельзя потерять при замене.
7. Порядок чтения маркировки
- Перепишите весь номер, бренд и дополнительные знаки.
- Определите систему обозначения и редакцию нормативного документа.
- Разберите основную часть справа налево, проверяя исключения.
- Найдите изделие в каталоге и сверьте d, D, B или T.
- Расшифруйте дополнительные знаки и сравните исполнение с требованиями оборудования.
- Перенесите полное обозначение в заявку без сокращений.
Задание для самопроверки
В обычной схеме записи встречается код отверстия 03. Какой диаметр? 17 мм, а не 15 мм: действует специальный код. Код 08 для соответствующего стандартного диапазона даёт 40 мм. Если последняя часть обозначения нестандартная, вычисление откладывают до проверки правила.
Почему нельзя заказать только по основному номеру? Потому что дополнительная запись может содержать обязательные параметры исполнения. Почему нельзя читать зарубежный 6205 как отечественный номер по позиции типа? Потому что используются разные системы построения обозначений.
