Обозначения подшипников и ISO: размеры, базовый номер и суффиксы
Номер 6205 часто называют «обозначением по ISO». На практике нужно разделить международные стандарты размеров и принятую в каталогах производителей систему обозначений. В этом уроке разберём распространённую запись и научимся проверять её без предположения, что любой суффикс одинаков у всех брендов.
1. Что устанавливает ISO
ISO 15:2017 задаёт общий план предпочтительных присоединительных размеров радиальных подшипников. Он не является универсальным словарём всех коммерческих обозначений и суффиксов. Само совпадение размерной серии не означает полного совпадения конструкции двух изделий.
Другие документы ISO относятся к другим характеристикам и группам продукции. Например, ISO 3290-1:2014 рассматривает готовые стальные шарики. Поэтому фраза «соответствует ISO» должна сопровождаться номером документа и ясным указанием, какие требования подтверждены.
2. Базовая запись на примере 6205
Для распространённых метрических шариковых подшипников базовая запись позволяет определить тип и размерную группу. В учебном примере 6205 цифра 6 относится к однорядному радиальному шариковому подшипнику; сочетание размерных признаков связывает его с соответствующей серией, а 05 является кодом отверстия. Полную трактовку записи сверяют с пояснениями каталога SKF Rolling bearings.
В этой обычной схеме код 05 даёт 25 мм: 5 × 5 = 25. Для кодов 00, 01, 02 и 03 используются отверстия 10, 12, 15 и 17 мм соответственно. У специальных, малогабаритных и дюймовых изделий запись может строиться иначе. Правило умножения нельзя применять ко всем подшипникам подряд.
| Часть учебного примера | Как её использовать |
|---|---|
| Базовый номер 6205 | Найти исходную строку в каталоге |
| Код отверстия 05 | Для обычной схемы получить d = 25 мм |
| Дополнительные знаки | Уточнить уплотнения, зазор, сепаратор и другие особенности |
| Бренд | Выбрать правильный справочник обозначений |
3. Размеры не вычисляют целиком из номера

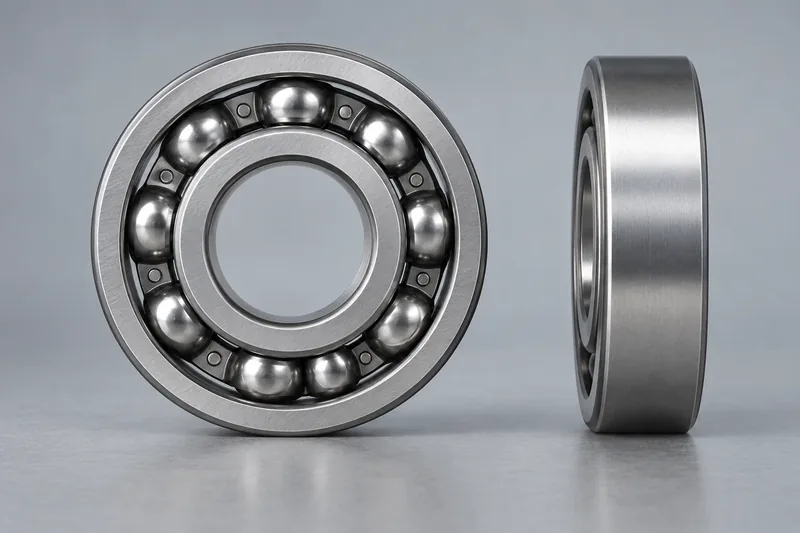

Для проверки нужны диаметр отверстия d, наружный диаметр D и ширина B. Например, SKF 6205 имеет размеры 25 × 52 × 15 мм; эти данные проверяют в карточке выбранного изделия. Размерный ряд — средство поиска, а не замена таблицы размеров и чертежа.
Если выбирается изделие с фланцем, канавкой, изменённой шириной или другой конструктивной особенностью, нужно проверить дополнительные размеры. Они могут быть критичны для корпуса и фиксации даже при совпадении основных d и D.
4. Как читать суффиксы: сначала определите производителя

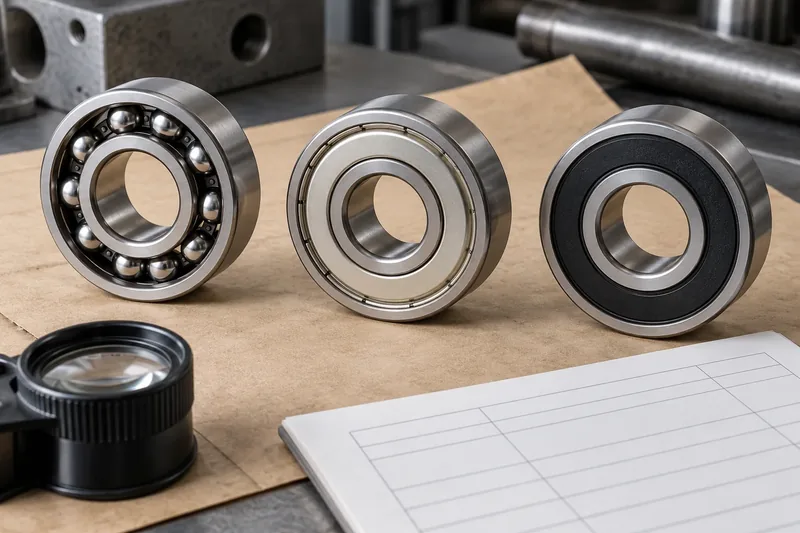

В каталогах встречаются Z, 2Z, ZZ, RS, 2RS, C3 и другие знаки. Как правило, часть из них относится к защитным шайбам, уплотнениям или внутреннему зазору, но конкретное значение и полная запись определяются системой изготовителя. Варианты уплотнений отличаются конструкцией, трением и допустимыми режимами.
C3 относится к увеличенному внутреннему зазору, а не к повышенному классу точности. Это объясняется в руководстве SKF по обслуживанию подшипников. Зазор и точность решают разные задачи. Не выбирайте C3 как универсальный «более качественный» вариант: нужная группа зависит от посадок и условий работы.
5. Пример полной записи SKF
В учебном руководстве SKF для электродвигателей показаны различия между обозначениями на упаковке и подшипнике и связь полного исполнения со смазкой. На примере записи с 2RS1 и C3 нужно отдельно проверить вариант уплотнений и группу зазора по документации SKF. У другого изготовителя внешне похожая запись не автоматически подтверждает те же детали исполнения.
В карточке NSK 6205ZZC3 указан собственный вариант полного обозначения. Сравнивать изделия следует по параметрам карточек, а не заменой букв «на похожие».
6. Как проверять взаимозаменяемость
Первый шаг — определить тип и размеры. Затем сверить внутренний зазор, класс точности, уплотнения, материал и конструкцию сепаратора, смазку и температурное исполнение. При необходимости сравнивают грузоподъёмность и допустимые скорости, учитывая условия, при которых они указаны в каталогах.
Даже совпадающие размеры не отвечают на вопрос о пригодности для шпинделя, электродвигателя или редуктора. Сопоставление стандартов помогает упорядочить данные, но решение о замене связано с конкретным режимом узла.
7. Рабочая памятка и упражнение
- Сохраняйте весь номер вместе с брендом, дефисами и суффиксами.
- Используйте ISO для того параметра, который действительно охватывает выбранный стандарт.
- Расшифровывайте коммерческую запись по каталогу изготовителя.
- Сравнивайте характеристики, а не только базовые номера.
- Фиксируйте подтверждённое полное исполнение в заказе.
Упражнение: поставщик предлагает 6205 вместо 6205 с заданными уплотнениями и C3. Достаточно ли совпадения отверстия? Нет. Нужно уточнить полный вариант, зазор и защиту, а затем проверить остальные требования узла.
Самопроверка: чем ISO 15 отличается от каталога суффиксов? Первый задаёт план размеров, второй раскрывает исполнение в системе изготовителя. Почему C3 нельзя путать с точностью? Зазор описывает внутреннее относительное перемещение колец, а точность — другую группу характеристик.
