Шарики подшипников: диаметр, точность и подбор по ГОСТ

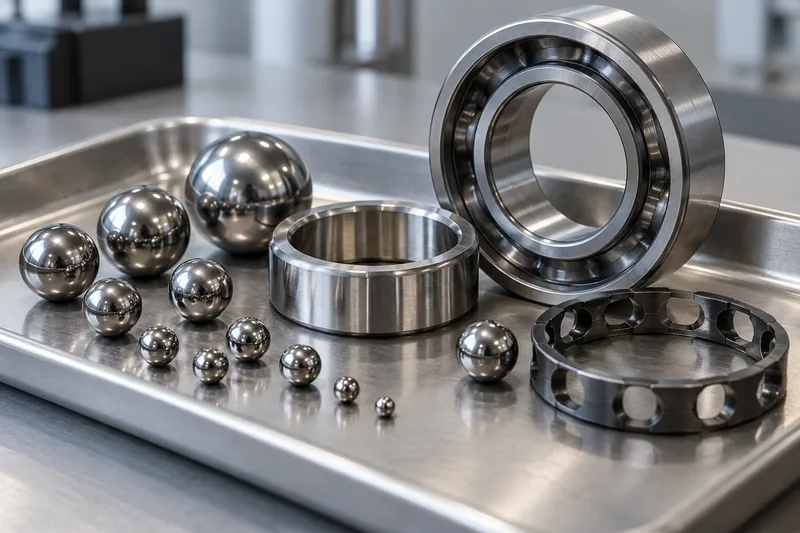

Шарик выглядит простой деталью, но в подшипнике он работает как точное тело качения. Через небольшую область контакта передаётся нагрузка, а погрешности размеров и формы влияют на распределение этой нагрузки. Урок поможет составить корректный запрос на шарики и понять, почему совпадения диаметра недостаточно.
1. Нормативная основа
Для стальных шариков используется ГОСТ 3722-2014 «Подшипники качения. Шарики стальные. Технические условия». Международный документ ISO 3290-1:2014 также устанавливает требования к готовым стальным шарикам для подшипников. При заказе указывают конкретный стандарт и согласованные характеристики.
Стальные шарики и керамические шарики относятся к разным группам продукции. Упоминание стандарта на стальные шарики не является подтверждением требований к керамике.
2. Диаметр: номинальный и измеренный
Номинальный диаметр — размер, относительно которого задаются требования. Фактически измеренный диаметр может отличаться в пределах установленного допуска. Измерения в разных направлениях одного шарика показывают, насколько геометрия близка к требуемой; сравнение разных шариков характеризует однородность партии.
Отдельный вопрос — перевод дюймового размера в миллиметры. Например, 1/4 дюйма соответствует 6,35 мм, поскольку один дюйм равен 25,4 мм. Округлять этот размер до 6 мм нельзя: это уже другая деталь.
3. Что означает точность шарика
| Характеристика | Практический смысл | Почему одного диаметра мало |
|---|---|---|
| Размер | Соответствие требуемому диаметру | Влияет на рабочий зазор и контакт |
| Форма | Отклонения от требуемой сферической поверхности | Влияет на плавность движения и распределение нагрузки |
| Поверхность | Шероховатость и отсутствие недопустимых дефектов | Влияет на трение и повреждение дорожек |
| Однородность партии | Согласованность размеров шариков в комплекте | Уменьшает неравномерность работы тел качения |
В международных каталогах встречается обозначение степени точности с буквой G и числом. Число нельзя читать как диаметр или ресурс в часах. Конкретные пределы по форме, размеру и поверхности проверяют по таблицам указанного стандарта. Переносить одно число между разными системами без сверки требований не следует.
4. Материал, поверхность и производство
В обычном стальном подшипнике шарики должны сочетать требуемую геометрию с подходящими свойствами материала. Производство включает получение заготовки, обработку, термическую обработку, доводку и контроль. Полированный блеск говорит о внешнем виде, но не доказывает марку стали, твёрдость или отсутствие внутренних дефектов.
Для шариков в специальных средах отдельно проверяют коррозионную стойкость, температуру применения и совместимость с другими деталями. Установка другого материала может изменить работу узла; её согласуют как изменение конструкции.
5. Как измерять и принимать поставку

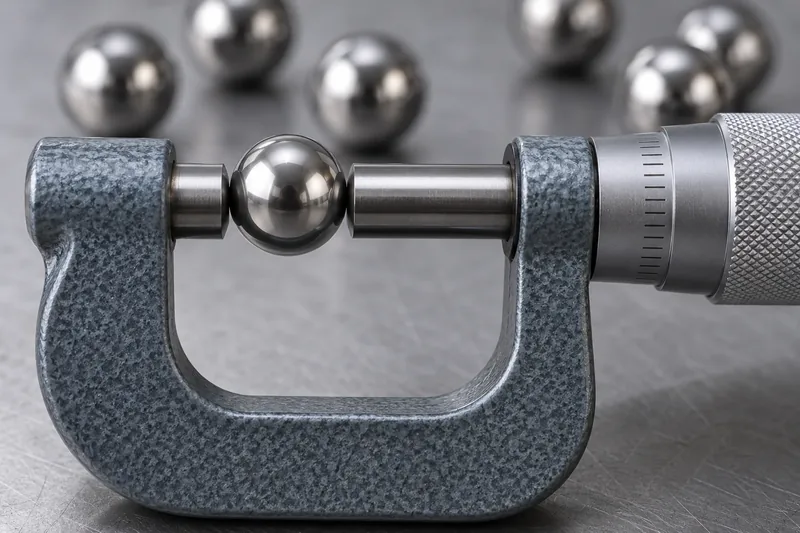

Перед измерением поверхности очищают и обеспечивают одинаковые условия для образца и измерительного средства. Слишком большое измерительное усилие, загрязнение и температурная разница могут исказить результат. Прибор выбирают по требуемой неопределённости измерения, а не только по удобству.
Проверка диаметра одного шарика штангенциркулем не подтверждает степень точности всей партии. Для приёмки заранее определяют объём выборки, проверяемые параметры и методы контроля. Если требования включают форму или шероховатость, нужны соответствующие средства измерения.
6. Почему опасно смешивать шарики
В комплекте разные по фактическому размеру шарики могут воспринимать нагрузку неравномерно. Поэтому пересыпать остатки разных партий в одну коробку и считать их единым комплектом нельзя. Упаковка должна сохранять идентификацию партии и защищать поверхности от повреждения и коррозии.
Замена отдельных шариков в бывшем в работе подшипнике не устраняет износ колец и сепаратора. Решение о ремонте принимают по состоянию всего узла и документации оборудования, а не по доступности шариков нужного диаметра.
7. Что написать в заявке
- Номинальный диаметр и единицу измерения.
- Материал и назначение: для подшипника, измерительного устройства или другого узла.
- Стандарт и степень точности, если они заданы документацией.
- Дополнительные требования к сортировке, поверхности и контролю.
- Количество, требования к упаковке и документу о качестве.
Практическая задача и самопроверка
В чертеже указан шарик 6,35 мм, а в предложении — 6 мм «примерно того же размера». Подходит ли замена? Нет: номинальные размеры различаются. Следующий шаг — найти точный размер и проверить остальные требования.
Проверьте себя: можно ли определить степень точности по блеску? Нет. Достаточно ли измерить один шарик из коробки? Нет, если нужно подтвердить характеристики партии. Какие данные нужно сохранить после вскрытия упаковки? Идентификатор партии, размер, материал и согласованные требования.
