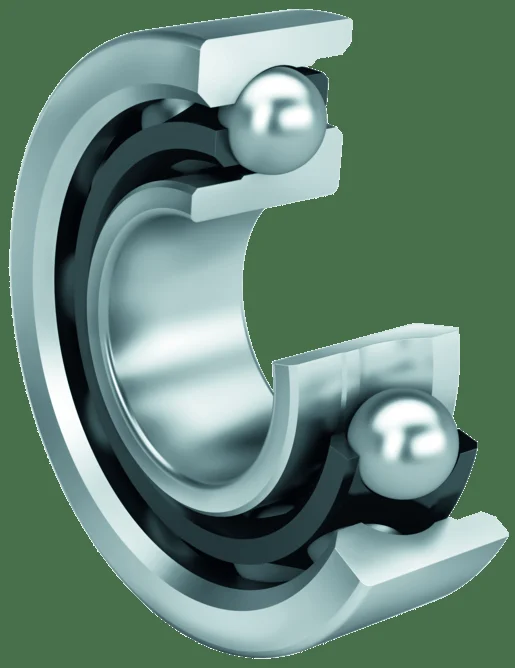

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

Однорядный радиально-упорный шариковый подшипник 7309-B-XL-TVP FAG

Обозначение: 7309-B-XL-TVP FAG

45 × 100 × 25 ммd × D × B
Нет уплотненияУплотнения

Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

Количествошт.

Перейти к заявке →

Подобрать замену Найти по этим размерам

Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Для добавления в список включите JavaScript или передайте этот товар через форму заявки.

Характеристики

Размеры

Внутренний диаметр d, мм: 45
Наружный диаметр D, мм: 100
Ширина B, мм: 25

Конструкция

Уплотнения: Нет уплотнения
Сепаратор: P - Пластиковый формованный сепаратор
Класс точности: Стандартный класс точности
Смазка: Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C: 69 (единицы уточняются)
Статическая грузоподъёмность C₀: 43 (единицы уточняются)
Предельная частота вращения: 9,3 (единицы уточняются)
Предел усталостной нагрузки,: 3

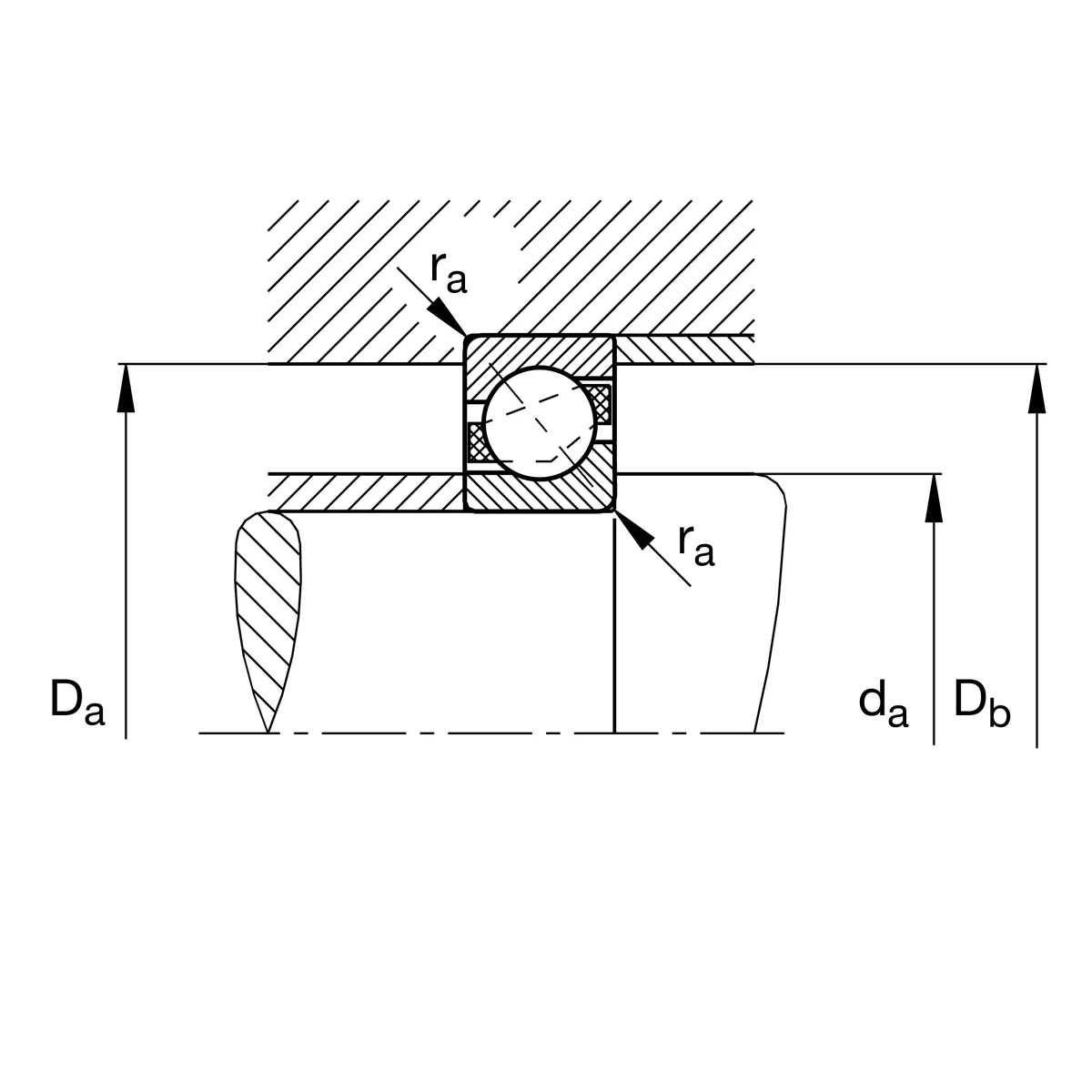

Дополнительные размеры

Мин. диаметр заплечика вала: 54
Макс. диаметр заплечика корп: 94,4
Мин. размер монтажной фаски: 1
Макс. радиус галтелей на зна: 1,5
Макс. радиус галтелей на кор: 1
Диаметр бортика широкого тор: 79,8
Диаметр бортика широкой торц: 66,7

Другие параметры

Также известен как: 4012801166539 7309-B-TVP
Номер завода производителя: 7309-B-XL-TVP
Угол контакта: 40 градусов
Сопряжение: Нет пары
Осевой зазор / преднатяг: Без предварительной нагрузки
Мин. рабочая температура (Tm: -30
Макс. рабочая температура (T: 120
Номинальная тепловая частота: 6,5
Расстояние до вершины конуса: 43
Угол контакта (α), °: 40

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

Масса, кг

Запросить проверку исполнения

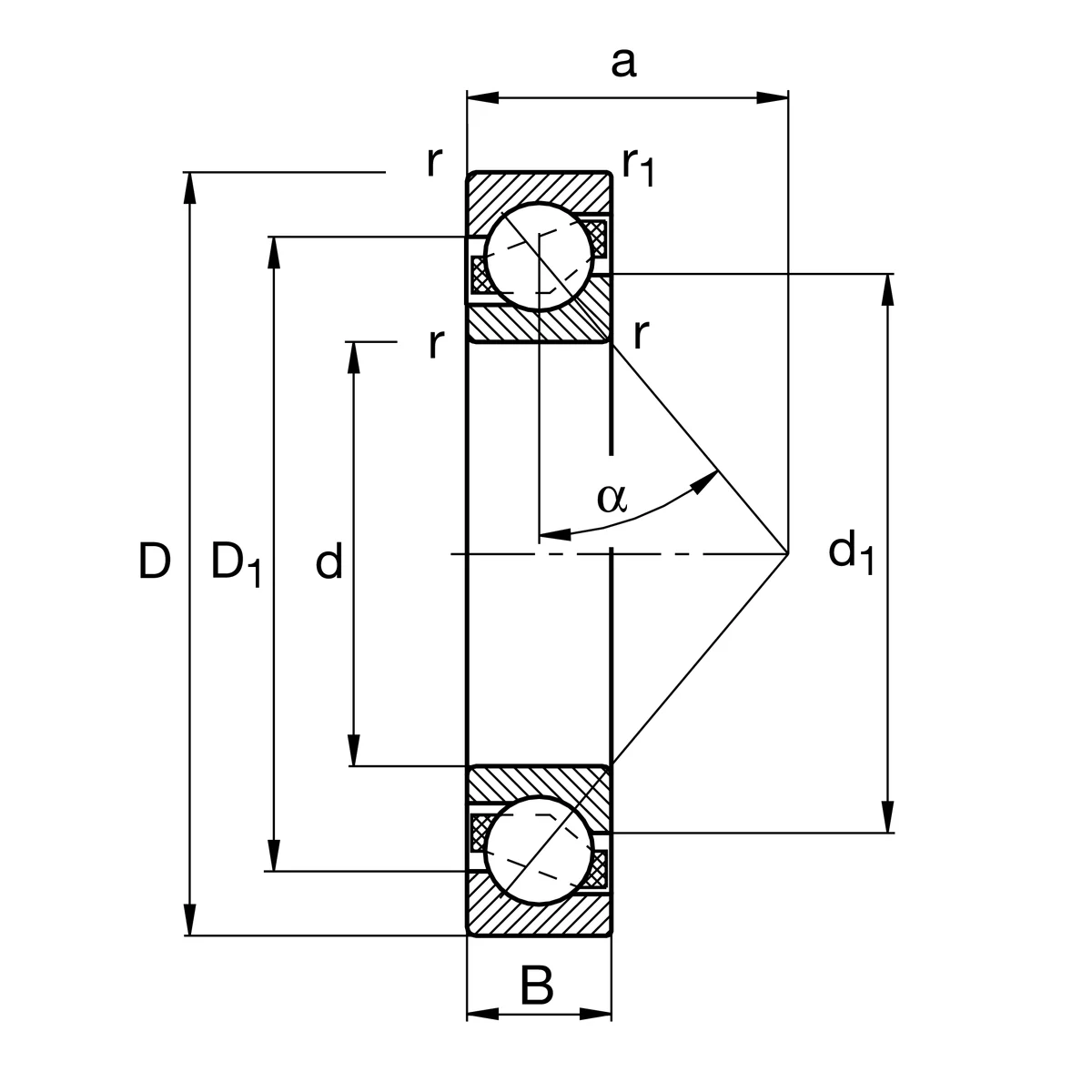

Габаритная схема

d Внутренний диаметр: 45 мм
D Наружный диаметр: 100 мм
B Ширина: 25 мм

Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Однорядный радиально-упорный шариковый подшипник 7309-B-XL-TVP FAG. Полное обозначение для заказа: 7309-B-XL-TVP FAG. Габариты d × D × B: 45 × 100 × 25 мм. Уплотнения: Нет уплотнения. Сепаратор: P - Пластиковый формованный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать 7309-B-XL-TVP FAG?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.

Запросить КП по этому товару
