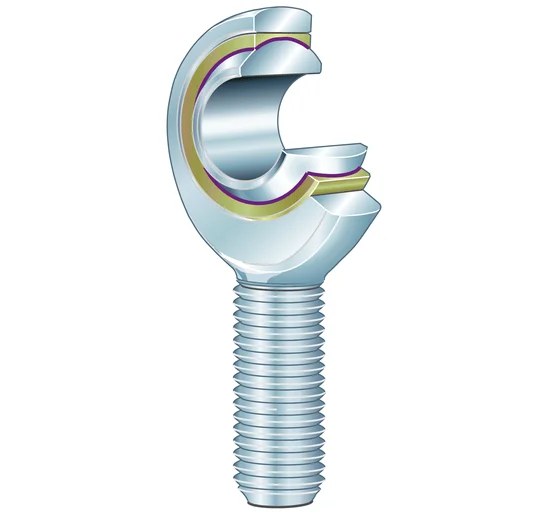

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GAKR20-PW INA
Обозначение: GAKR20-PW INA
- 20 × 50 × 25 ммd × D × B
- Нет уплотненияУплотнения
2 760,60 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 20
- Наружный диаметр D, мм
- 50
- Ширина B, мм
- 25
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 56,6 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 45,6 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 25
- Диаметр отверстия подшипника
- H7
- Наружный диаметр подшипника
- 40
- Размер монтажной фаски (r1sm
- 0,3
- Ширина внутренних колец, ниж
- -0,12
- Наружный диаметр торца внутр
- 24,3
- Наружный диаметр проушины (d
- 50
- Ширина проушины шарнирной го
- 18
- Диаметр шарика (dK), мм
- 34,925
Другие параметры
- Также известен как
- 4012802528688
- Номер завода производителя
- GAKR20-PW
- Описание по Medias
- Наконечник штанги GAKR ..- PW; с наружной резьбой; не требующий обслуживания; по DIN ISO 12 240-4; правая резьба
- Мин. рабочая температура (Tm
- -50
- Макс. рабочая температура (T
- 200
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 14
- Радиальный зазор (Gr), мм
- 0 - 0;035
- Размер резьбы (d3)
- M20x1;5
- Длина хвостовика c наружной
- 78
- Общая длина шарнирной головк
- 103
- Расстояние от центра отверст
- 26
- Длина резьбы, наружная резьб
- 45
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GAKR20-PW INA. Полное обозначение для заказа: GAKR20-PW INA. Габариты d × D × B: 20 × 50 × 25 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GAKR20-PW INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
