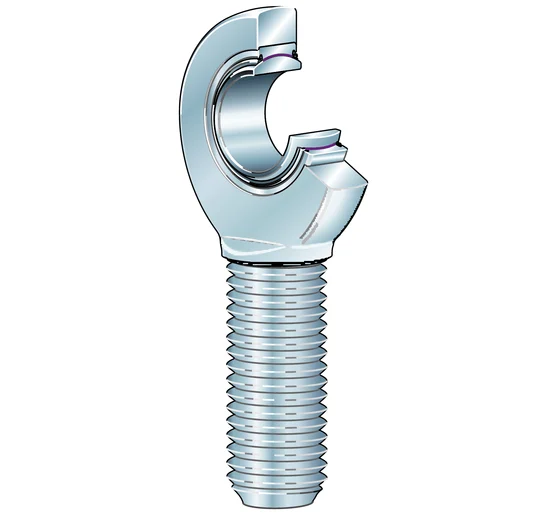

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GAL20-UK-2RS-A INA
Обозначение: GAL20-UK-2RS-A INA
- 20 × 53 × 16 ммd × D × B
- 2RS - Двустороннее резиновое уплотнениеУплотнения
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 20
- Наружный диаметр D, мм
- 53
- Ширина B, мм
- 16
- Масса, кг
- 0,31
Конструкция
- Уплотнения
- 2RS - Двустороннее резиновое уплотнение
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 31,3 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 75,6 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 16
- Диаметр отверстия подшипника
- 20
- Наружный диаметр подшипника
- 35
- Размер монтажной фаски (r1sm
- 0,3
- Диаметр подъема, нижнее откл
- -0,01
- Ширина внутренних колец, ниж
- -0,12
- Наружный диаметр торца внутр
- 24,1
- Наружный диаметр проушины (d
- 53
- Ширина проушины шарнирной го
- 13
- Диаметр шарика (dK), мм
- 29
Другие параметры
- Также известен как
- SAL20TE-2RS SALA20TE-2RS
- Номер завода производителя
- GAL20-UK-2RS-A
- Описание по Medias
- Наконечник стержня
- Мин. рабочая температура (Tm
- -30
- Макс. рабочая температура (T
- 130
- Вес, г
- 300
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 9
- Радиальный зазор (Gr), мм
- 0 - 0;04
- Размер резьбы (d3)
- M20x1;5
- Длина хвостовика c наружной
- 78
- Общая длина шарнирной головк
- 104,5
- Расстояние от центра отверст
- 27
- Длина резьбы, наружная резьб
- 43
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GAL20-UK-2RS-A INA. Полное обозначение для заказа: GAL20-UK-2RS-A INA. Габариты d × D × B: 20 × 53 × 16 мм. Уплотнения: 2RS - Двустороннее резиновое уплотнение. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GAL20-UK-2RS-A INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
