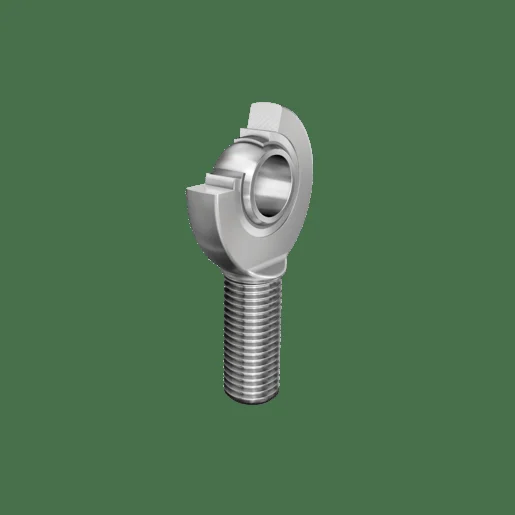

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GAL30-UK INA
Обозначение: GAL30-UK INA
- 30 × 75 × 22 ммd × D × B
- Нет уплотненияУплотнения
4 012,97 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 30
- Наружный диаметр D, мм
- 75
- Ширина B, мм
- 22
- Масса, кг
- 0,83
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 65,9 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 139 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 22
- Диаметр отверстия подшипника
- 30
- Наружный диаметр подшипника
- 47
- Размер монтажной фаски (r1sm
- 0,6
- Диаметр подъема, нижнее откл
- -0,01
- Ширина внутренних колец, ниж
- -0,12
- Наружный диаметр торца внутр
- 34,2
- Наружный диаметр проушины (d
- 73
- Ширина проушины шарнирной го
- 19
- Диаметр шарика (dK), мм
- 40,7
Другие параметры
- Также известен как
- SAL30C
- Номер завода производителя
- GAL30-UK
- Описание по Medias
- Наконечник штанги GAL ..- UK; с наружной резьбой; не требующий обслуживания; по DIN ISO 12 240-4; левая резьба
- Мин. рабочая температура (Tm
- -50
- Макс. рабочая температура (T
- 200
- Вес, г
- 891
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 6
- Радиальный зазор (Gr), мм
- 0 - 0;05
- Размер резьбы (d3)
- M30x2
- Длина хвостовика c наружной
- 110
- Общая длина шарнирной головк
- 146,5
- Расстояние от центра отверст
- 37
- Длина резьбы, наружная резьб
- 65
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GAL30-UK INA. Полное обозначение для заказа: GAL30-UK INA. Габариты d × D × B: 30 × 75 × 22 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GAL30-UK INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товару
