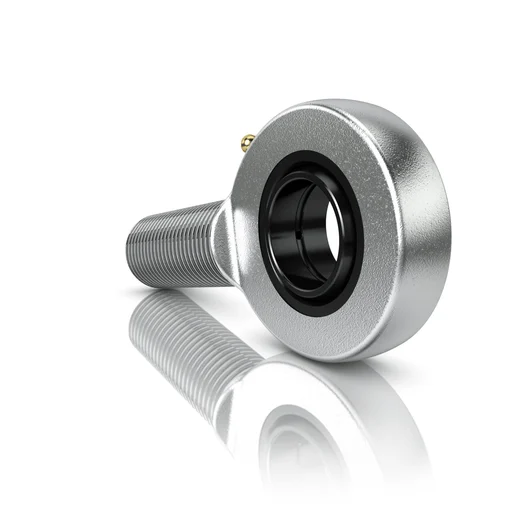

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GAR17-DO INA
Обозначение: GAR17-DO INA
- 17 × 46 × 14 ммd × D × B
- Нет уплотненияУплотнения
1 420,73 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 17
- Наружный диаметр D, мм
- 46
- Ширина B, мм
- 14
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 21,3 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 56,5 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 14
- Диаметр отверстия подшипника
- 17
- Наружный диаметр подшипника
- 30
- Размер монтажной фаски (r1sm
- 0,3
- Диаметр подъема, нижнее откл
- -0,008
- Ширина внутренних колец, ниж
- -0,12
- Диаметр шара (dK), мм
- 25
- Наружный диаметр торца внутр
- 20,7
- Наружный диаметр проушины (d
- 46
- Ширина проушины шарнирной го
- 11
Другие параметры
- Также известен как
- 4012802523744 GAR17ES SA17ES
- Номер завода производителя
- GAR17-DO
- Описание по Medias
- Наконечник штанги GAR ..- DO; с наружной резьбой; требующий технического обслуживания; согласно DIN ISO 12 240-4; правая резьба
- Мин. рабочая температура (Tm
- -60
- Макс. рабочая температура (T
- 200
- Контактный материал
- Сталь на стали
- Угол опрокидывания (α), °
- 10
- Радиальный зазор (Gr), мм
- 0;03 - 0;082
- Размер резьбы (d3)
- M16
- Длина хвостовика c наружной
- 36
- Общая длина шарнирной головк
- 92
- Расстояние от центра отверст
- 23
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GAR17-DO INA. Полное обозначение для заказа: GAR17-DO INA. Габариты d × D × B: 17 × 46 × 14 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
