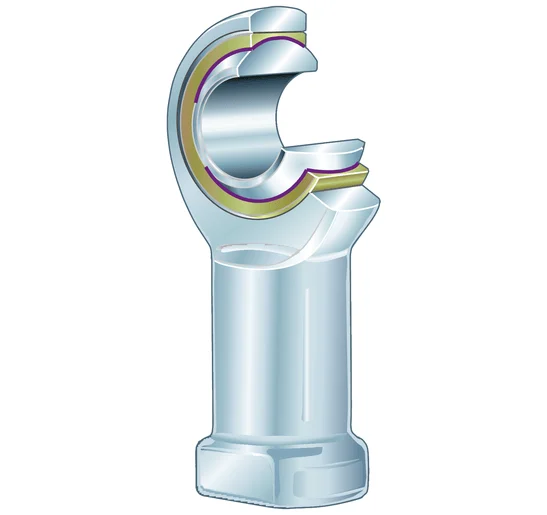

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GIKL30-PW INA
Обозначение: GIKL30-PW INA
- 30 × 70 × 37 ммd × D × B
- Нет уплотненияУплотнения
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 30
- Наружный диаметр D, мм
- 70
- Ширина B, мм
- 37
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 114 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 95,9 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 37
- Диаметр отверстия подшипника
- H7
- Наружный диаметр подшипника
- 55
- Размер монтажной фаски (r1sm
- 0,3
- Ширина внутренних колец, ниж
- -0,12
- Диаметр ядра (dK), мм
- 50,8
- Наружный диаметр торца внутр
- 34,8
- Наружный диаметр проушины (d
- 70
- Ширина проушины шарнирной го
- 25
- Диаметр хвостовика (d4), мм
- 40
- Диаметр хвостовика, большой
- 50
Другие параметры
- Номер завода производителя
- GIKL30-PW
- Описание по Medias
- Наконечник штанги GIKL ..- PW; с внутренней резьбой; не требующий обслуживания; по DIN ISO 12 240-4; левая резьба
- Мин. рабочая температура (Tm
- -50
- Макс. рабочая температура (T
- 200
- Размер под ключ (Ш), мм
- 41
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 17
- Радиальный зазор (Gr), мм
- 0 - 0;035
- Размер резьбы (d3)
- M30x2
- Расстояние от центра отверст
- 37
- Длина хвостовика с внутренне
- 110
- Длина резьбы, внутренней рез
- 51
- Общая длина шарнирной головк
- 145
- Длина хвостовика шарнирной г
- 15
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GIKL30-PW INA. Полное обозначение для заказа: GIKL30-PW INA. Габариты d × D × B: 30 × 70 × 37 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GIKL30-PW INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
