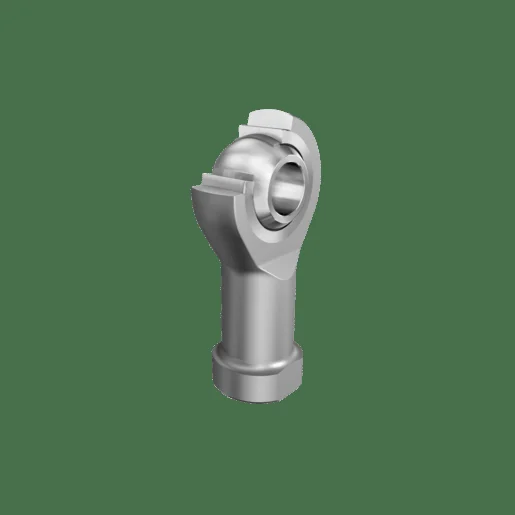

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GIKSR10-PS INA
Обозначение: GIKSR10-PS INA
- 10 × 29 × 14 ммd × D × B
- Нет уплотненияУплотнения
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 10
- Наружный диаметр D, мм
- 29
- Ширина B, мм
- 14
- Масса, кг
- 0,072
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 18 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 8 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 14
- Диаметр отверстия подшипника
- H7
- Наружный диаметр подшипника
- 22
- Размер монтажной фаски (r1sm
- 0,3
- Диаметр ядра (dK), мм
- 19
- Ширина внутреннего кольца, в
- 0,012
- Наружный диаметр торца внутр
- 12,9
- Наружный диаметр проушины (d
- 29
- Ширина проушины шарнирной го
- 10,5
- Диаметр хвостовика (d4), мм
- 15
- Диаметр хвостовика, большой
- 19
Другие параметры
- Номер завода производителя
- GIKSR10-PS
- Мин. рабочая температура (Tm
- -10
- Макс. рабочая температура (T
- 80
- Вес, г
- 79
- Размер под ключ (Ш), мм
- 17
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 13
- Радиальный зазор (Gr), мм
- 0;005 - 0;040
- Размер резьбы (d3)
- M10
- Расстояние от центра отверст
- 14
- Длина хвостовика с внутренне
- 43
- Длина резьбы, внутренней рез
- 15
- Общая длина шарнирной головк
- 57,5
- Длина хвостовика шарнирной г
- 6,5
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GIKSR10-PS INA. Полное обозначение для заказа: GIKSR10-PS INA. Габариты d × D × B: 10 × 29 × 14 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GIKSR10-PS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
