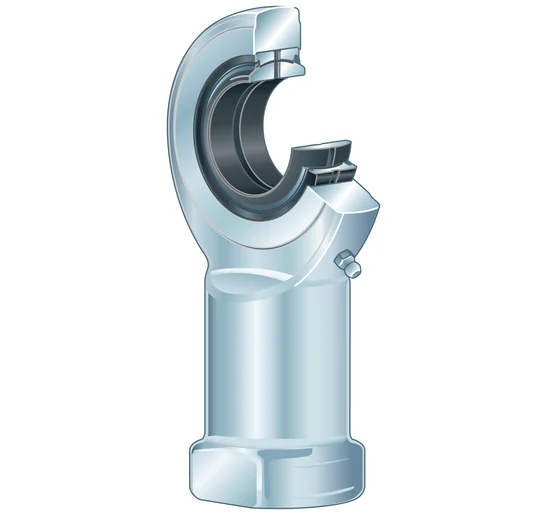

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GIL40-DO-2RS INA
Обозначение: GIL40-DO-2RS INA
- 40 × 94 × 28 ммd × D × B
- 2RS - Двустороннее резиновое уплотнениеУплотнения
17 816,67 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 40
- Наружный диаметр D, мм
- 94
- Ширина B, мм
- 28
Конструкция
- Уплотнения
- 2RS - Двустороннее резиновое уплотнение
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 99,1 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 194 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 28
- Диаметр отверстия подшипника
- 40
- Наружный диаметр подшипника
- 62
- Размер монтажной фаски (r1sm
- 0,6
- Диаметр подъема, нижнее откл
- -0,012
- Ширина внутренних колец, ниж
- -0,12
- Диаметр ядра (dK), мм
- 53
- Наружный диаметр торца внутр
- 45
- Наружный диаметр проушины (d
- 92
- Ширина проушины шарнирной го
- 23
- Диаметр хвостовика (d4), мм
- 52
- Диаметр хвостовика, большой
- 65
Другие параметры
- Также известен как
- GIL40ES-2RS SILA40ES-2RS
- Номер завода производителя
- GIL40-DO-2RS
- Описание по Medias
- Наконечник штанги GIL ..- DO-2RS; с внутренней резьбой; требующий технического обслуживания; согласно DIN ISO 12 240-4; манжетные уплотнения с обеих сторон; левая резьба
- Мин. рабочая температура (Tm
- -30
- Макс. рабочая температура (T
- 130
- Размер под ключ (Ш), мм
- 55
- Контактный материал
- Сталь на стали
- Угол опрокидывания (α), °
- 7
- Радиальный зазор (Gr), мм
- 0;043 - 0;12
- Размер резьбы (d3)
- M39x3
- Расстояние от центра отверст
- 48
- Длина хвостовика с внутренне
- 142
- Длина резьбы, внутренней рез
- 65
- Общая длина шарнирной головк
- 188
- Длина хвостовика шарнирной г
- 18
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GIL40-DO-2RS INA. Полное обозначение для заказа: GIL40-DO-2RS INA. Габариты d × D × B: 40 × 94 × 28 мм. Уплотнения: 2RS - Двустороннее резиновое уплотнение. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GIL40-DO-2RS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
