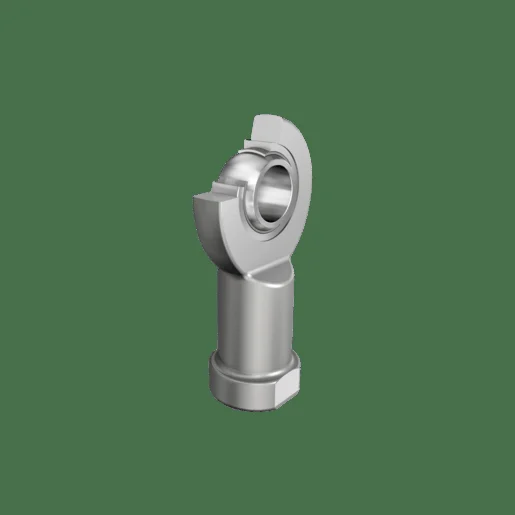

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GIR10-UK INA
Обозначение: GIR10-UK INA
- 10 × 30 × 9 ммd × D × B
- Нет уплотненияУплотнения
1 578,60 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 10
- Наружный диаметр D, мм
- 30
- Ширина B, мм
- 9
- Масса, кг
- 0,069
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 8,64 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 22 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 9
- Диаметр отверстия подшипника
- 10
- Наружный диаметр подшипника
- 19
- Размер монтажной фаски (r1sm
- 0,3
- Диаметр подъема, нижнее откл
- -0,008
- Ширина внутренних колец, ниж
- -0,12
- Диаметр ядра (dK), мм
- 16
- Наружный диаметр торца внутр
- 13,2
- Наружный диаметр проушины (d
- 29
- Ширина проушины шарнирной го
- 7
- Диаметр хвостовика (d4), мм
- 15
- Диаметр хвостовика, большой
- 19
Другие параметры
- Также известен как
- 4012802526684 SI10C
- Номер завода производителя
- GIR10-UK
- Описание по Medias
- Наконечник штанги GIR ..- UK; с внутренней резьбой; не требующий обслуживания; по DIN ISO 12 240-4; правая резьба
- Мин. рабочая температура (Tm
- -50
- Макс. рабочая температура (T
- 200
- Вес, г
- 65,267
- Размер под ключ (Ш), мм
- 17
- Контактный материал
- Сталь на ПТФЭ
- Угол опрокидывания (α), °
- 12
- Радиальный зазор (Gr), мм
- 0 - 0;032
- Размер резьбы (d3)
- M10
- Расстояние от центра отверст
- 15
- Длина хвостовика с внутренне
- 43
- Длина резьбы, внутренней рез
- 20
- Общая длина шарнирной головк
- 57,5
- Длина хвостовика шарнирной г
- 6,5
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GIR10-UK INA. Полное обозначение для заказа: GIR10-UK INA. Габариты d × D × B: 10 × 30 × 9 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GIR10-UK INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товару
