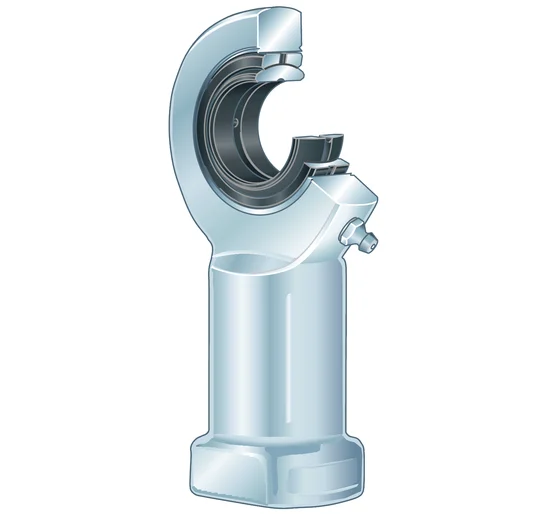

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Шарнирные головки GIR15-DO INA
Обозначение: GIR15-DO INA
- 15 × 41 × 12 ммd × D × B
- Нет уплотненияУплотнения
1 350 ₽
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 15
- Наружный диаметр D, мм
- 41
- Ширина B, мм
- 12
Конструкция
- Уплотнения
- Нет уплотнения
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 16,9 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 44,8 (единицы уточняются)
Дополнительные размеры
- Ширина внутренних колец (В),
- 12
- Диаметр отверстия подшипника
- 15
- Наружный диаметр подшипника
- 26
- Размер монтажной фаски (r1sm
- 0,3
- Диаметр подъема, нижнее откл
- -0,008
- Ширина внутренних колец, ниж
- -0,12
- Диаметр ядра (dK), мм
- 22
- Наружный диаметр торца внутр
- 18,4
- Наружный диаметр проушины (d
- 40
- Ширина проушины шарнирной го
- 10
- Диаметр хвостовика (d4), мм
- 21
- Диаметр хвостовика, большой
- 26
Другие параметры
- Также известен как
- 4012802526646 GIR15ES SI15ES
- Номер завода производителя
- GIR15-DO
- Описание по Medias
- Наконечник штанги GIR ..- DO; с внутренней резьбой; требующий обслуживания; по DIN ISO 12 240-4; правая резьба
- Мин. рабочая температура (Tm
- -60
- Макс. рабочая температура (T
- 200
- Размер под ключ (Ш), мм
- 22
- Контактный материал
- Сталь на стали
- Угол опрокидывания (α), °
- 8
- Радиальный зазор (Gr), мм
- 0;03 - 0;082
- Размер резьбы (d3)
- M14
- Расстояние от центра отверст
- 20
- Длина хвостовика с внутренне
- 61
- Длина резьбы, внутренней рез
- 30
- Общая длина шарнирной головк
- 81
- Длина хвостовика шарнирной г
- 8
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шарнирные головки GIR15-DO INA. Полное обозначение для заказа: GIR15-DO INA. Габариты d × D × B: 15 × 41 × 12 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GIR15-DO INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
