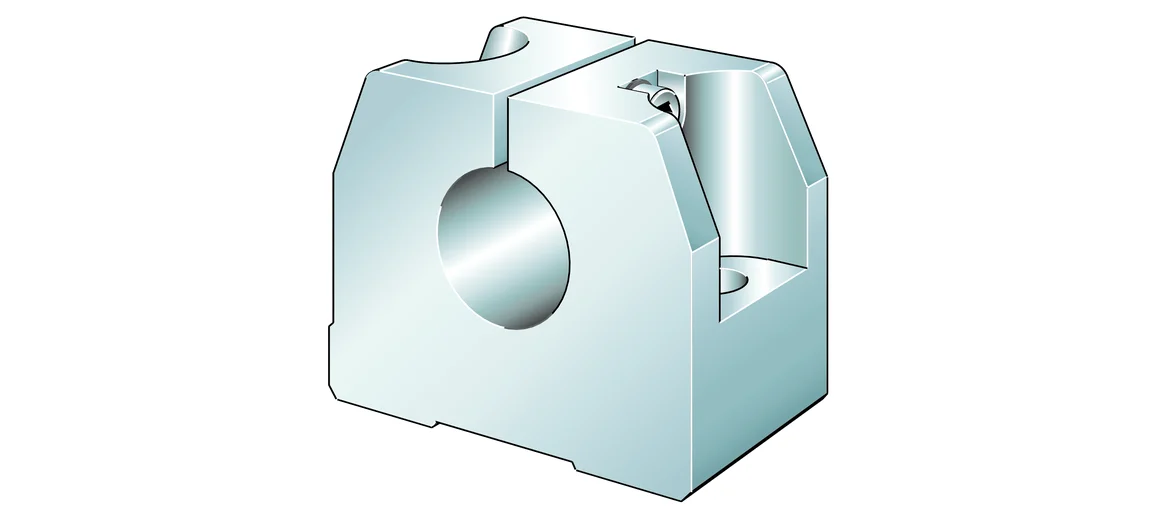

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
INA — товары бренда
Детали линейных подшипников GWH40-B INA
Обозначение: GWH40-B INA
- 40 × 87 × 40 ммd × D × B
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 40
- Наружный диаметр D, мм
- 87
- Ширина B, мм
- 40
Дополнительные размеры
- Ширина по плоскости (W), mm
- 6
- диаметр (D), mm
- 40
- Ширина под ключ (В), mm
- 87
Другие параметры
- Номер завода производителя
- GWH40-B
- Описание по Medias
- Блок опоры вала; GWH
- Высота (В), mm
- 73,5
- Длина (Д), mm
- 40
- Допуск (Tol D)
- H8
- Установочный размер (В1), mm
- 63
- Установочный размер (А5), mm
- 43,5
- Верхний допуск (Tol H2)
- +0;1
- Более низкий допуск (Tol H2)
- -0,1
- Установочный размер (JB), mm
- 66
- Допуск (Tol JB)
- ±0;15
- Установочный размер (H2), mm
- 42
- Установочный размер (N1), mm
- 10,5
- Установочный размер (N3), mm
- 20
- Установочный размер (H4), mm
- 49,7
- Установочный размер (H5), mm
- 12,8
- Установочный размер (Т5), mm
- 26
- Установочный размер (H6), mm
- 38
- Монтажная резьба снизу (G2)
- M12
- Крепежные винты ситовой резь
- M10
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Детали линейных подшипников GWH40-B INA. Полное обозначение для заказа: GWH40-B INA. Габариты d × D × B: 40 × 87 × 40 мм. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать GWH40-B INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
