Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Шариковый подшипник линейного перемещения KGSNOS12-PP-AS INA
Обозначение: KGSNOS12-PP-AS INA
- 2L - LS-уплотнение с обеих сторонУплотнения
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 12
- Наружный диаметр D, мм
- 43
- Масса, кг
- 0,09
Конструкция
- Уплотнения
- 2L - LS-уплотнение с обеих сторон
Нагрузки и скорости
- грузоподъемность дин. (Смакс
- 900
- грузоподъемность стат. (C0 м
- 1,1
Дополнительные размеры
- Диаметр шарового комплекта (
- 12
- Ширинаосвещения (B2), mm
- 7,6

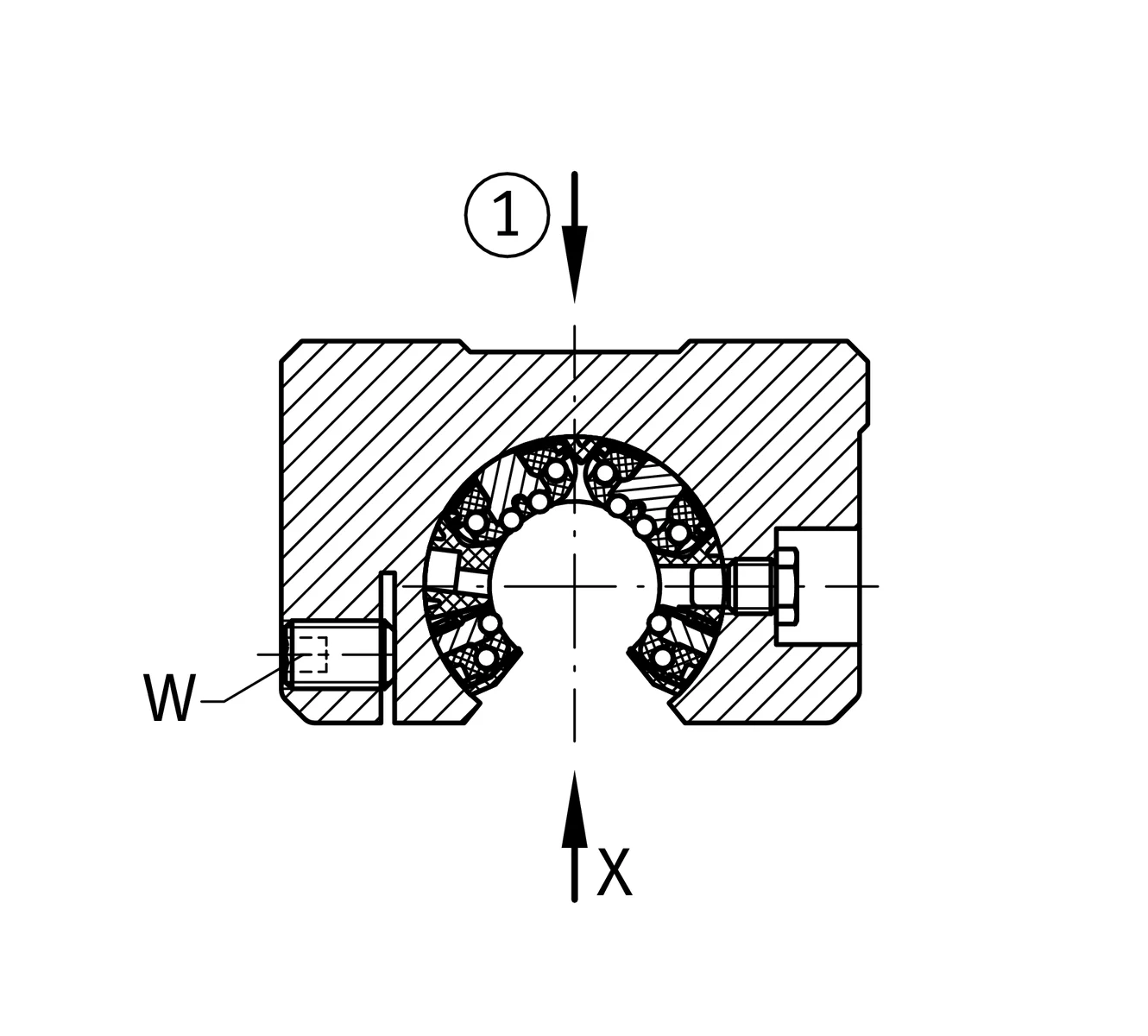

- Ширина под ключ (W), mm
- 2,5
Другие параметры
- Номер завода производителя
- KGSNOS12-PP-AS
- Вес, г
- 80
- Высота (В), mm
- 28
- Длина (Д), mm
- 32
- Установочный размер (А5), mm
- 21,5
- Верхний допуск (Tol H2)
- +0;008
- Более низкий допуск (Tol H2)
- -0,016
- Верхний допуск (Tol A5)
- +0;01
- Более низкий допуск (Tol A5)
- -0,01
- Высота центра (H2), mm
- 18

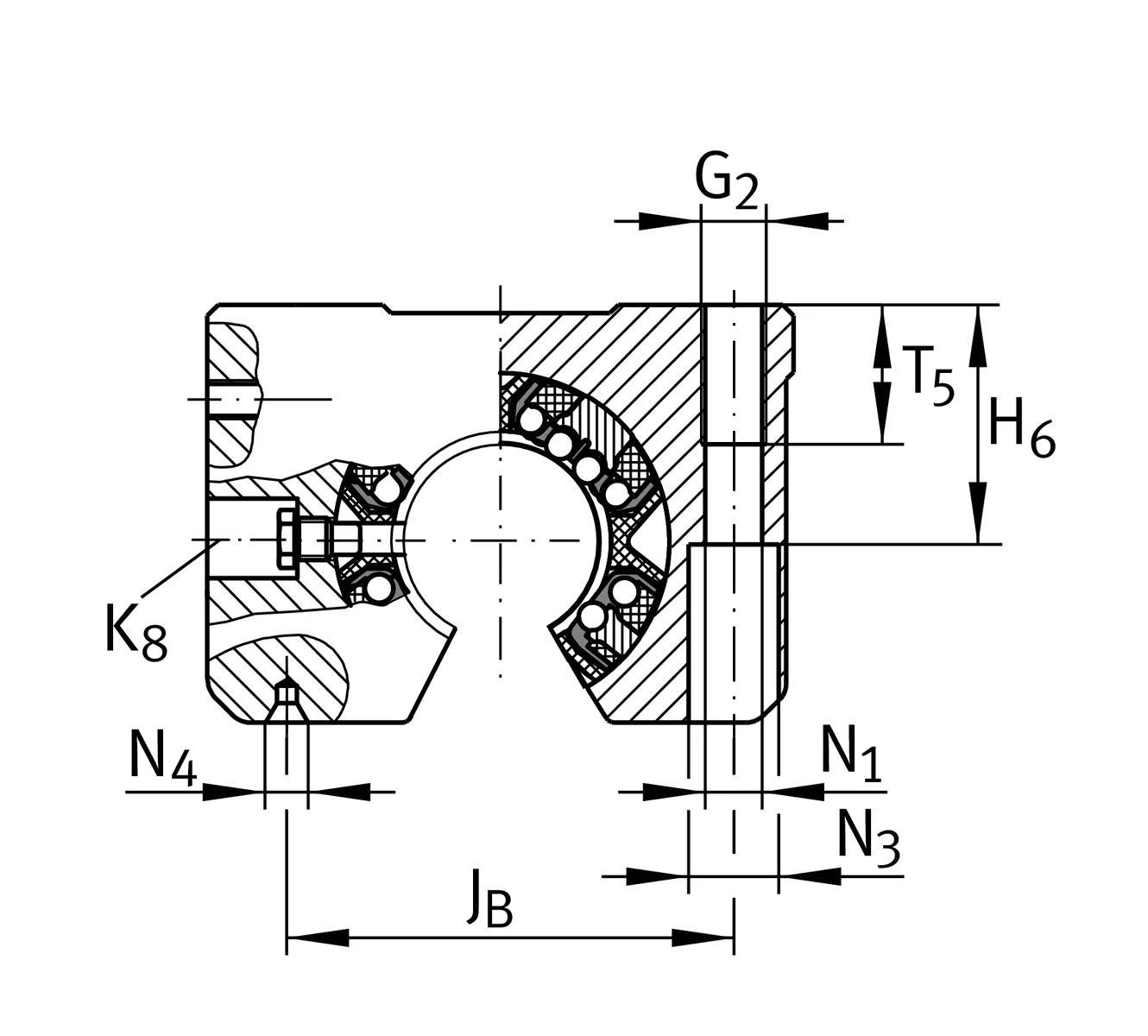

- Смазочный ниппель (K8)
- NIP4MZ
- Верхний допуск (Tol JB)
- +0;15
- Более низкий допуск (Tol JB)
- -0,15
- Ряды мячей
- 6

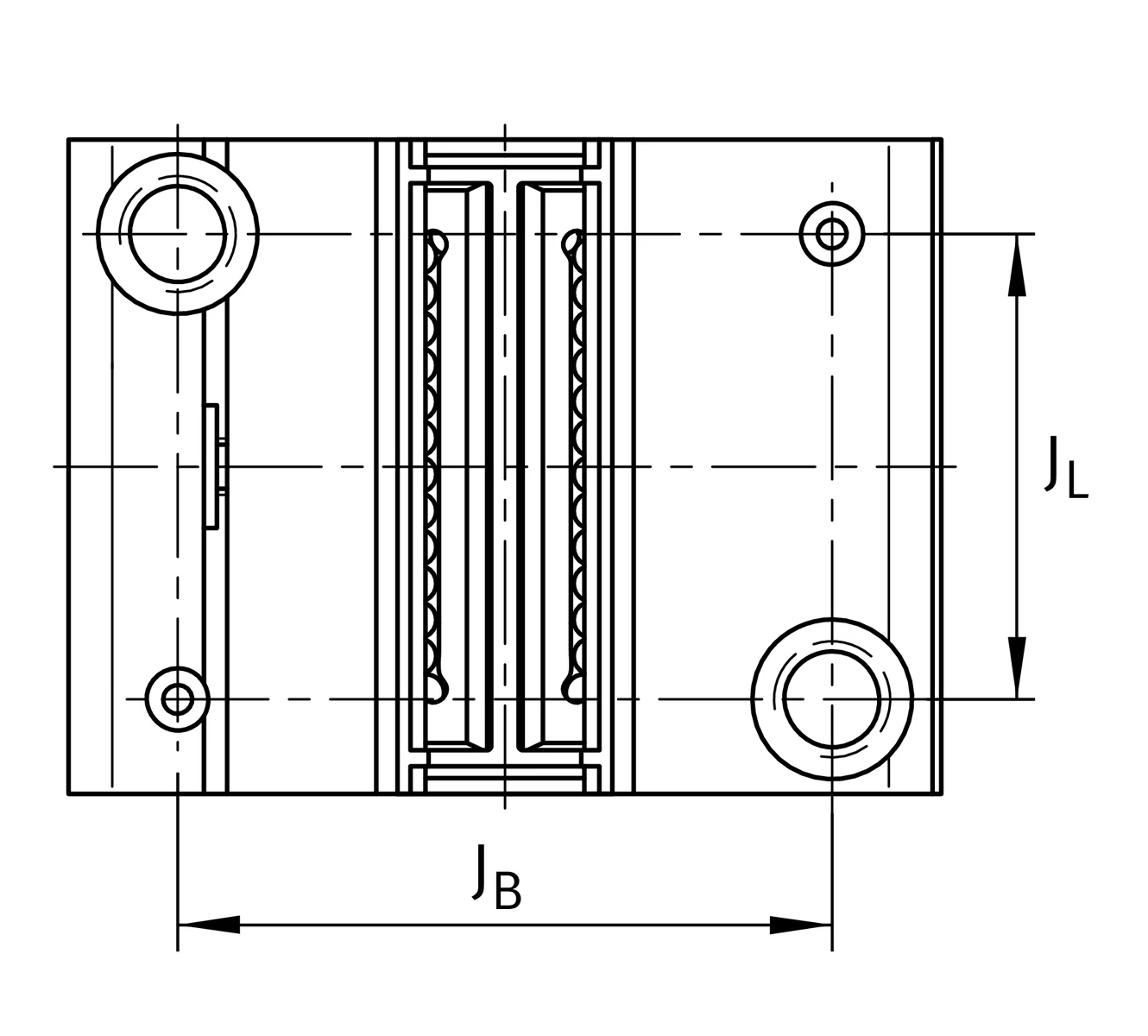

- Расстояние (JL), mm
- 23
- Верхний допуск (Tol JL)
- +0;15
- Более низкий допуск (Tol JL)
- -0,15
- Угол (α), °
- 78
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Ширина B, мм
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шариковый подшипник линейного перемещения KGSNOS12-PP-AS INA. Полное обозначение для заказа: KGSNOS12-PP-AS INA. Уплотнения: 2L - LS-уплотнение с обеих сторон. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать KGSNOS12-PP-AS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товару
