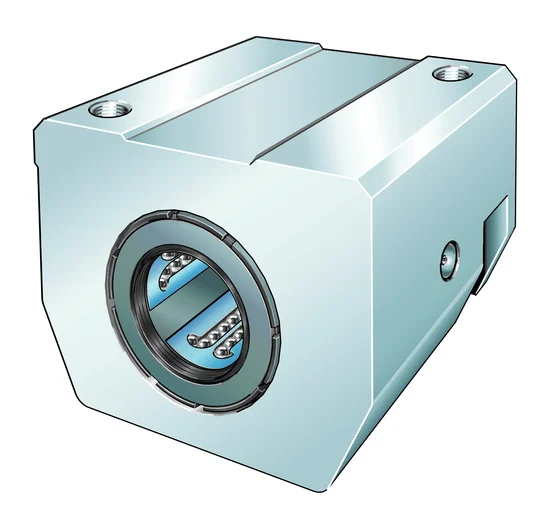

Шариковый подшипник линейного перемещения KGSNS50-PP-AS INA
Обозначение: KGSNS50-PP-AS INA
- 2L - LS-уплотнение с обеих сторонУплотнения
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 50
- Наружный диаметр D, мм
- 132
Конструкция
- Уплотнения
- 2L - LS-уплотнение с обеих сторон
Нагрузки и скорости
- Грузоподъемность дин. (Смакс
- 15,1
- Стат грузоподъемности. (C0 м
- 13,9
Дополнительные размеры
- Диаметр шарового комплекта (
- 50

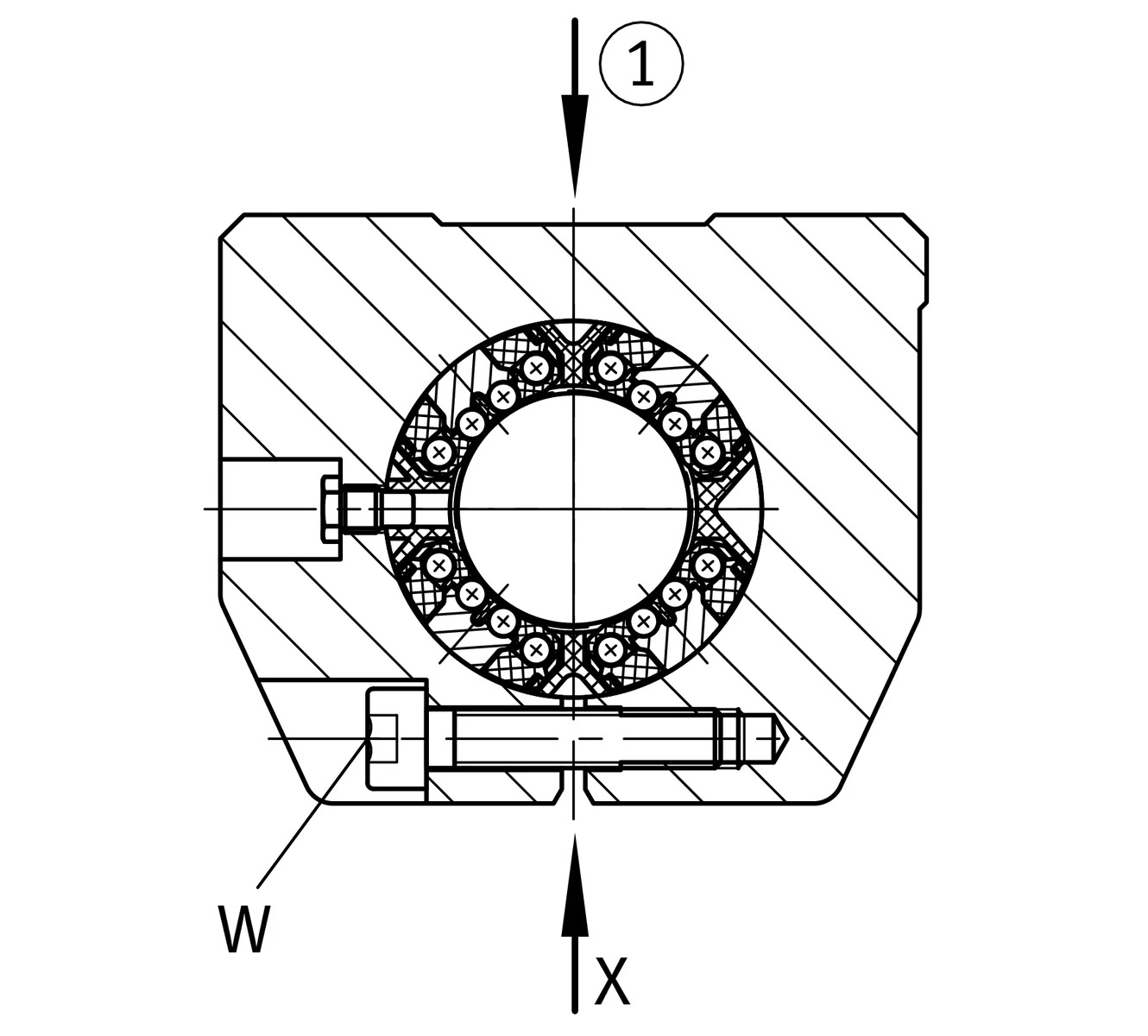

- Ширина под ключ (W), mm
- 8
Другие параметры
- Номер завода производителя
- KGSNS50-PP-AS
- Высота (В), mm
- 105

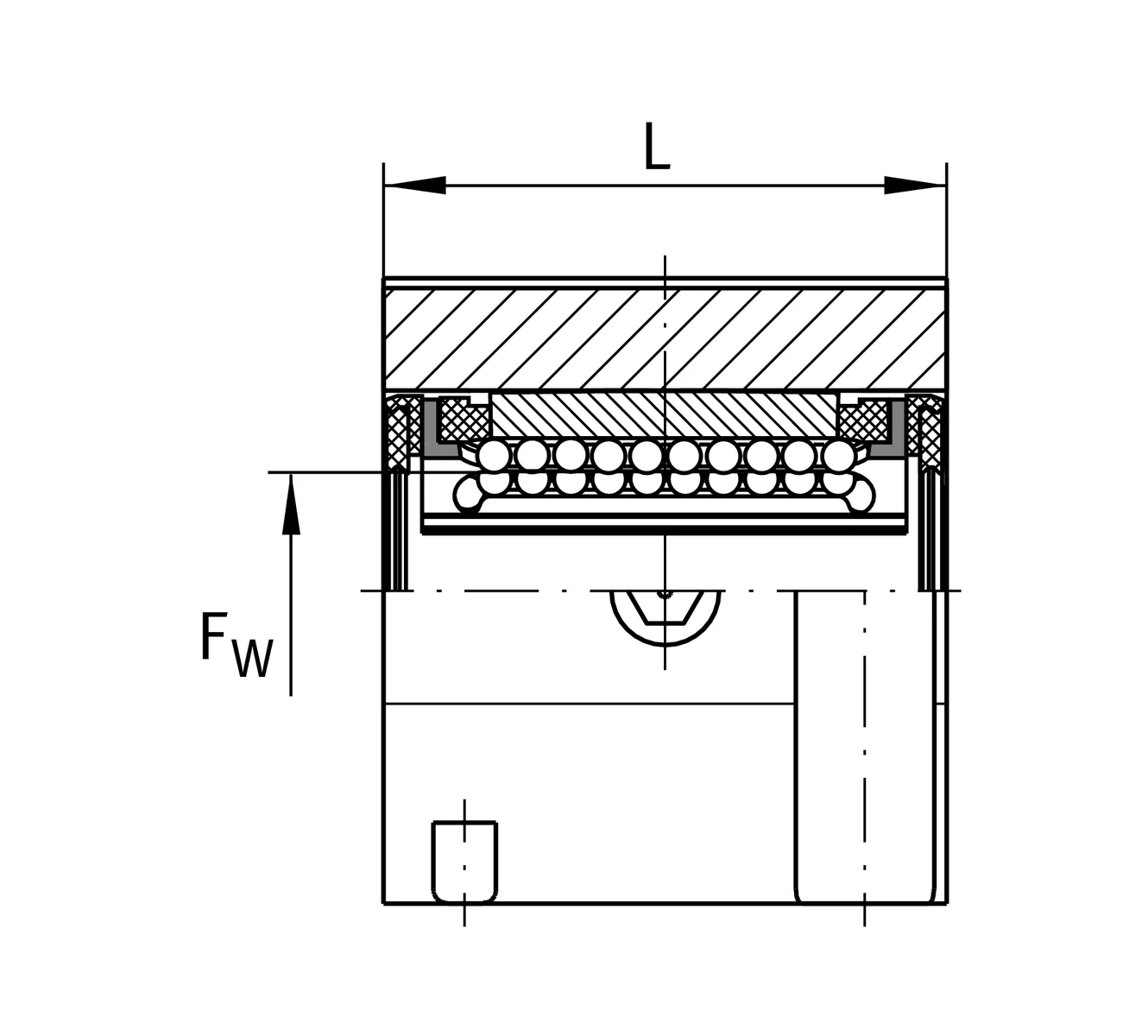

- Длина (Д), mm
- 100
- Установочный размер (В1), mm
- 90
- Установочный размер (А5), mm
- 66
- Верхний допуск (Tol H2)
- +0;008
- Более низкий допуск (Tol H2)
- -0,016
- Верхний допуск (Tol A5)
- +0;01
- Более низкий допуск (Tol A5)
- -0,01
- Высота центра (H2), mm
- 50

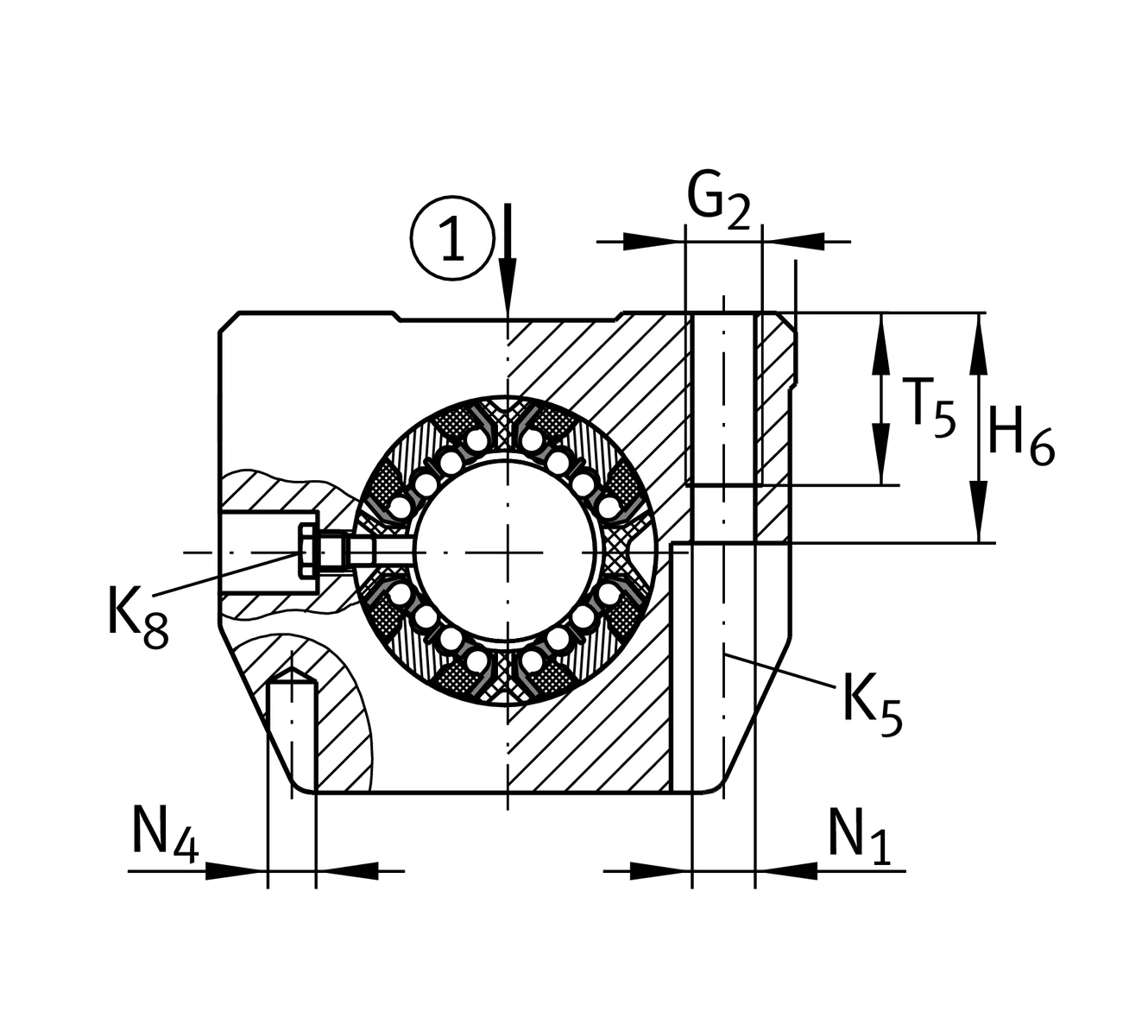

- Смазочный ниппель (K8)
- NIP6MZ
- Верхний допуск (Tol JB)
- +0;15
- Более низкий допуск (Tol JB)
- -0,15
- Ряды мячей
- 8

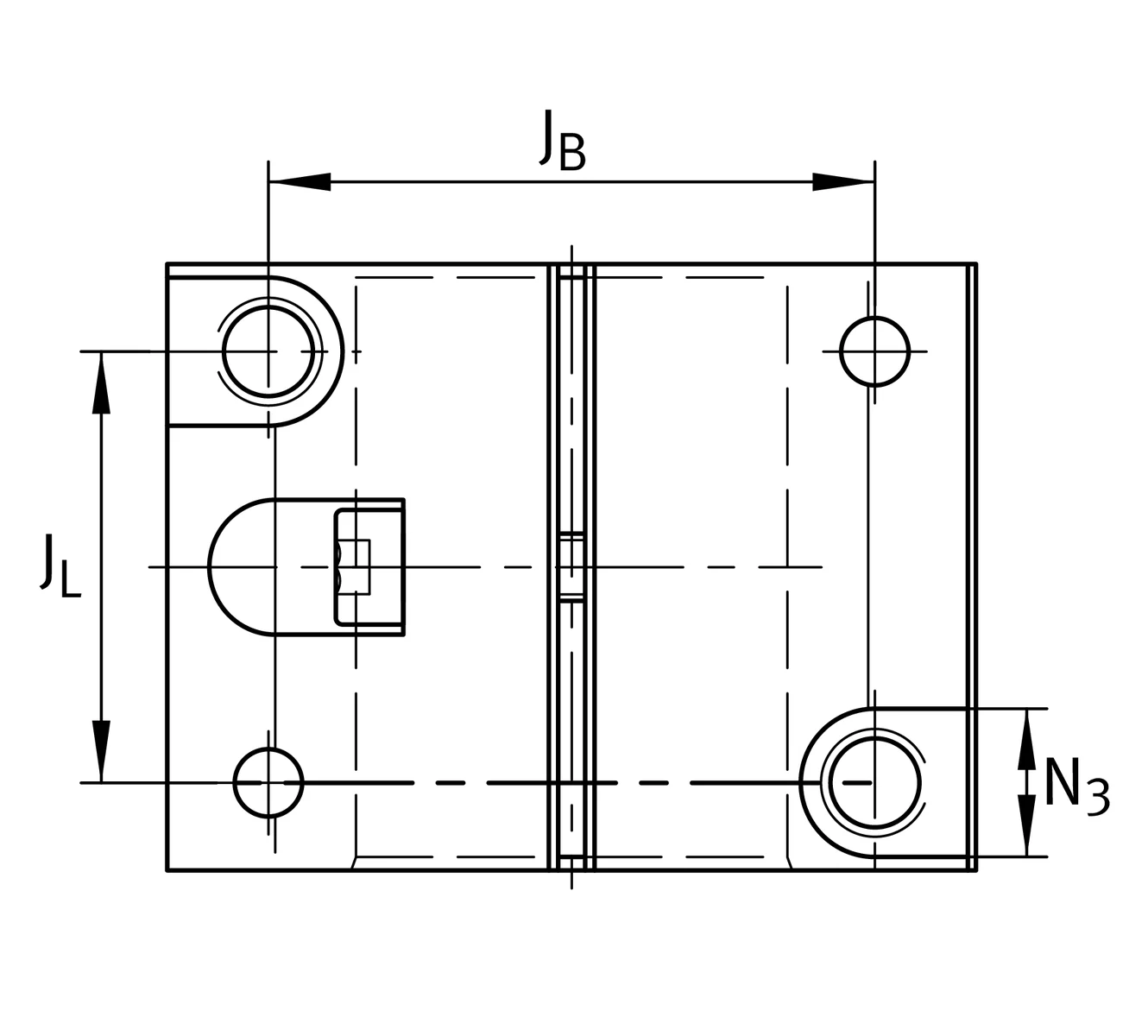

- Расстояние (JL), mm
- 50
- Верхний допуск (Tol JL)
- +0;15
- Более низкий допуск (Tol JL)
- -0,15
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Ширина B, мм
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шариковый подшипник линейного перемещения KGSNS50-PP-AS INA. Полное обозначение для заказа: KGSNS50-PP-AS INA. Уплотнения: 2L - LS-уплотнение с обеих сторон. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать KGSNS50-PP-AS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
