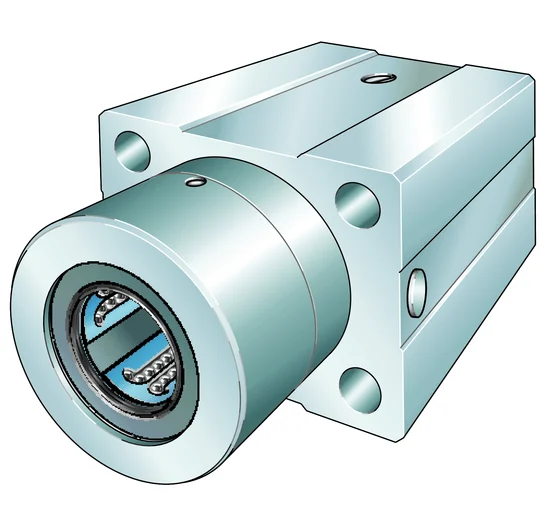

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Шариковый подшипник линейного перемещения KTFS16-PP-AS INA
Обозначение: KTFS16-PP-AS INA
- 2L - LS-уплотнение с обеих сторонУплотнения
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 16
Конструкция
- Уплотнения
- 2L - LS-уплотнение с обеих сторон
Нагрузки и скорости
- грузоподъемность дин. С (Сми
- 1,79
- грузоподъемность стат. C0 (C
- 1,9
Дополнительные размеры
- Диаметр шарового комплекта (
- 16
- ширина (В), mm
- 50
- диаметр (D1), mm
- 35
- диаметр (D2), mm
- 35
- Диаметр (N1), mm
- 6,6
Другие параметры
- Номер завода производителя
- KTFS16-PP-AS
- Описание по Medias
- Шарикоподшипники линейные и корпусные (легкая серия) KTFS..PP AS
- Верхний допуск (Tol JB)
- +0;15
- Более низкий допуск (Tol JB)
- -0,15
- Ряды мячей
- 8
- высота (Н), mm
- 40
- длина (L), mm
- 78
- Расстояние (JL4), mm
- 39
- Допуск (Tol D1)
- g7
- Верхний допуск (Tol D2)
- -0,1
- Более низкий допуск (Tol D2)
- -0,3
- Верхний допуск (Tol JH)
- +0;15
- Более низкий допуск (Tol JH)
- -0,15
- Глубина резьбы (Т5), mm
- 18
- Размер резьбы (G2)
- M8
- Размер резьбы (G3)
- M8x1
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Шариковый подшипник линейного перемещения KTFS16-PP-AS INA. Полное обозначение для заказа: KTFS16-PP-AS INA. Уплотнения: 2L - LS-уплотнение с обеих сторон. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать KTFS16-PP-AS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товару
