Подшипник скольжения линейного перемещения KWSE30 INA
Обозначение: KWSE30 INA
- 28 × 90 × 91,4 ммd × D × B
- Нет уплотненияУплотнения
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 28
- Наружный диаметр D, мм
- 90
- Ширина B, мм
- 91,4
- Масса, кг
- 1,2
Конструкция
- Уплотнения
- Нет уплотнения

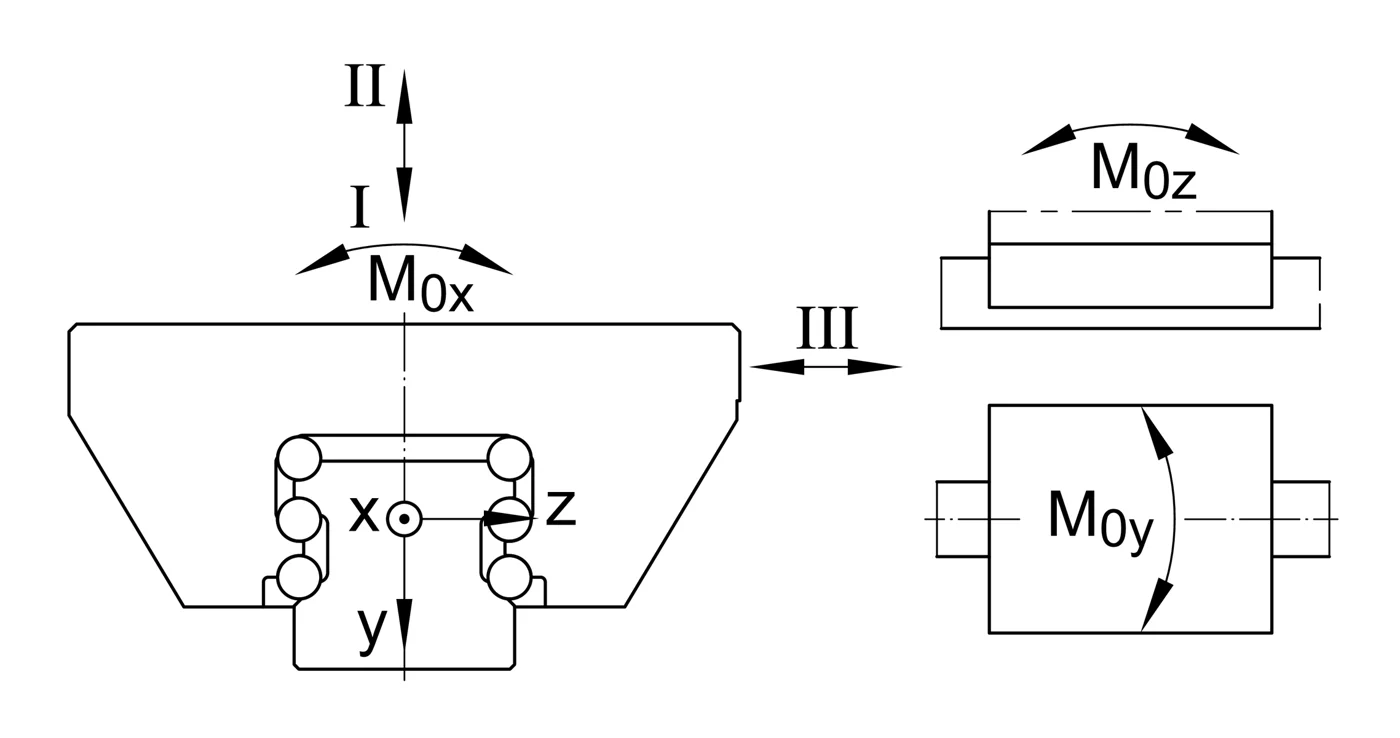

Нагрузки и скорости
- Динамическая грузоподъёмность C
- 40 (единицы уточняются)
- Направление нагрузки I: приж
- 80
- Направление нагрузки II: отр
- 60
- Направление нагрузки III: бо
- 62
Дополнительные размеры
- Ширина каретки (B), mm
- 90
- Ширина направляющего рельса
- 28
- Макс. диаметр смазочного отв
- 4,5
Другие параметры
- Номер завода производителя
- KWSE30
- Высота системы (H), mm
- 42
- Общая длина каретки (L), mm
- 91,6
- Крепежные винты сверху (DIN
- M10
- Макс. момент затяжки (G2 MA)
- 41
- Крепежные винты толщиной (DI
- M8
- Макс. момент затяжки (К3 МА)
- 41

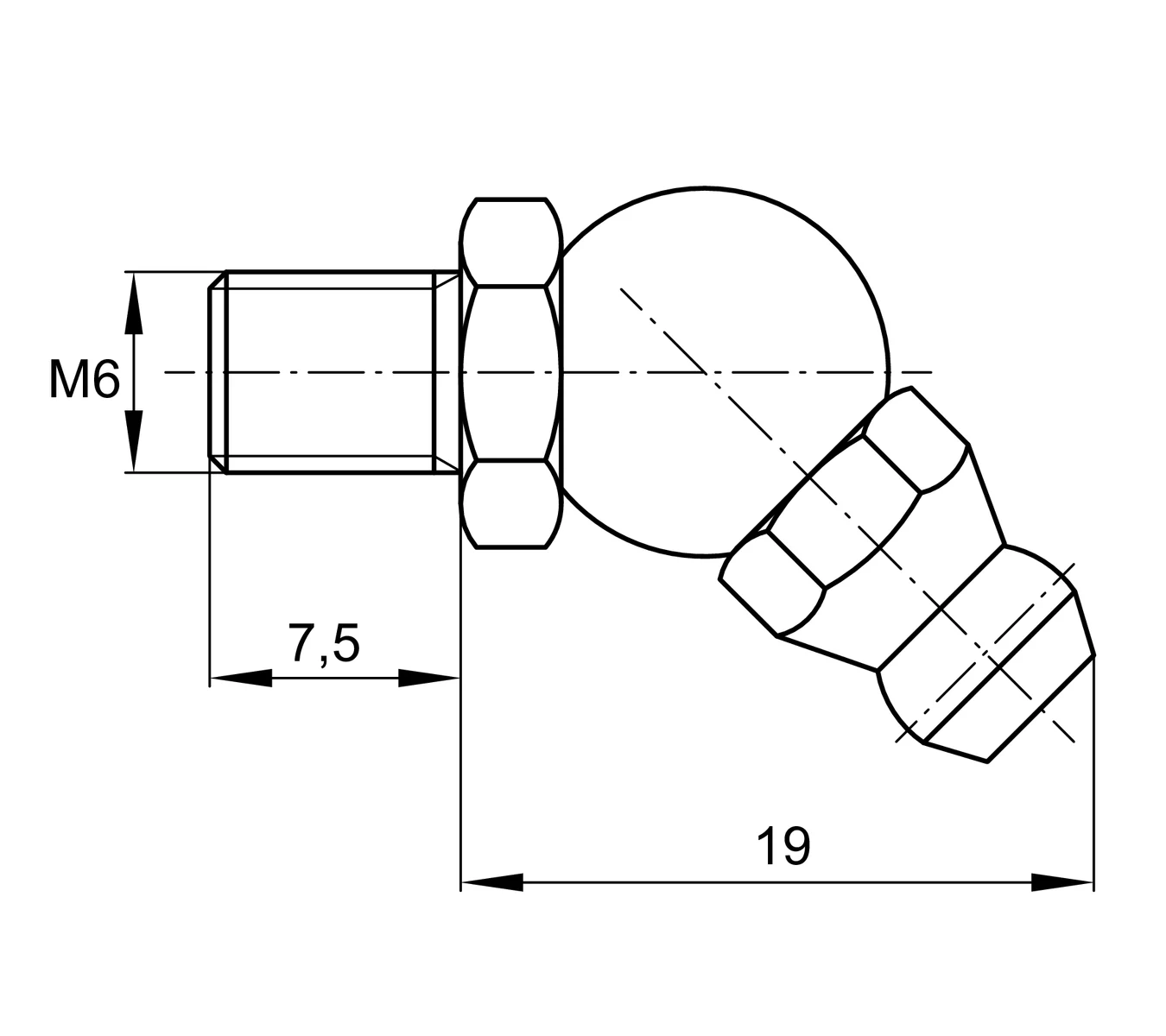

- Позиция смазочного штуцера (
- 6,5
- Максимально допустимая глуби
- 7
- Момент (M0X), Нм
- 1,35
- Момент (M0Y), Нм
- 800
- Момент (M0Z), Нм
- 710
- Краткое наименование материа
- KWSE
- Кольцо круглого сечения DIN
- 4;5x1;5
- Макс. момент затяжки (К6 МА)
- 24

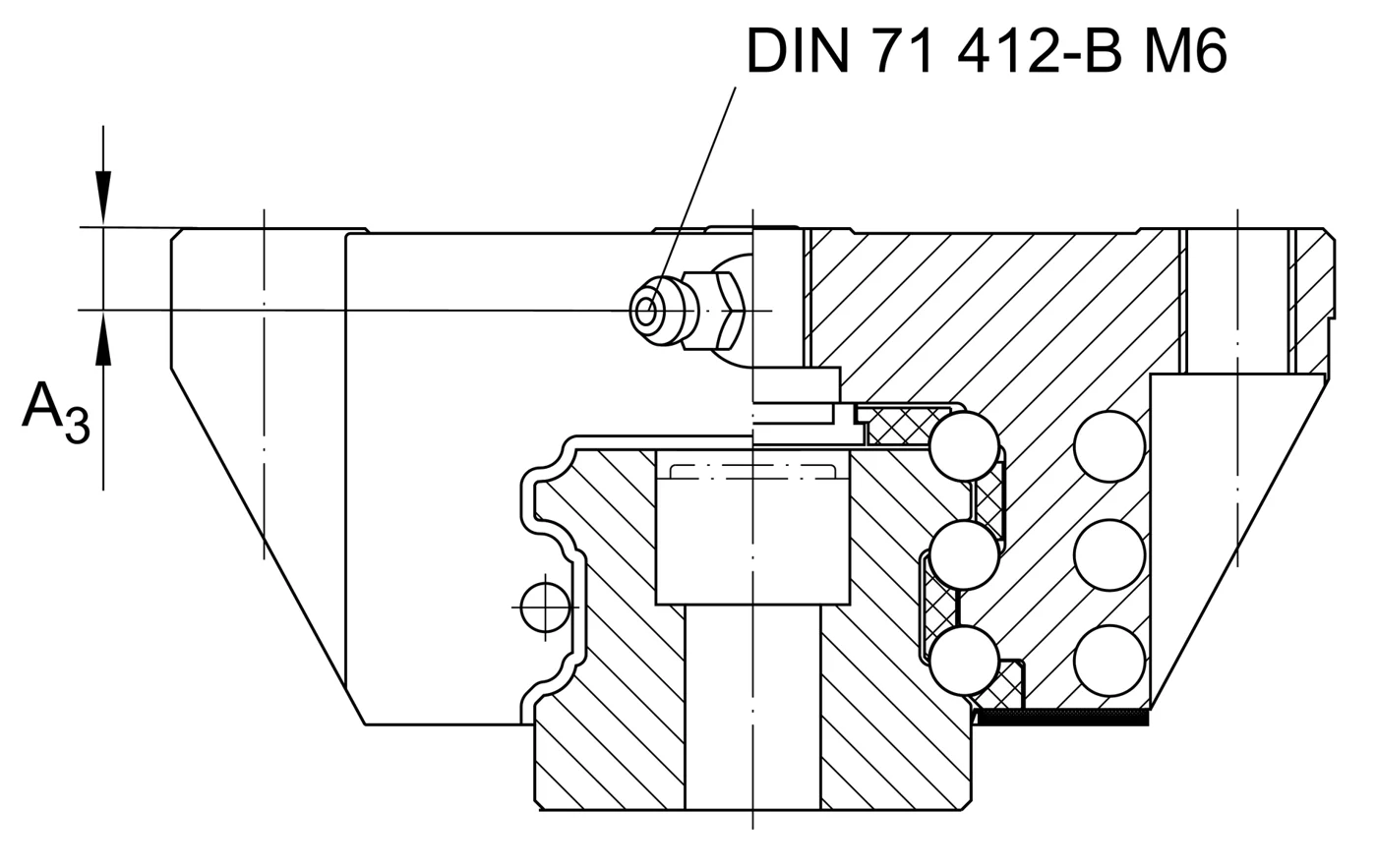

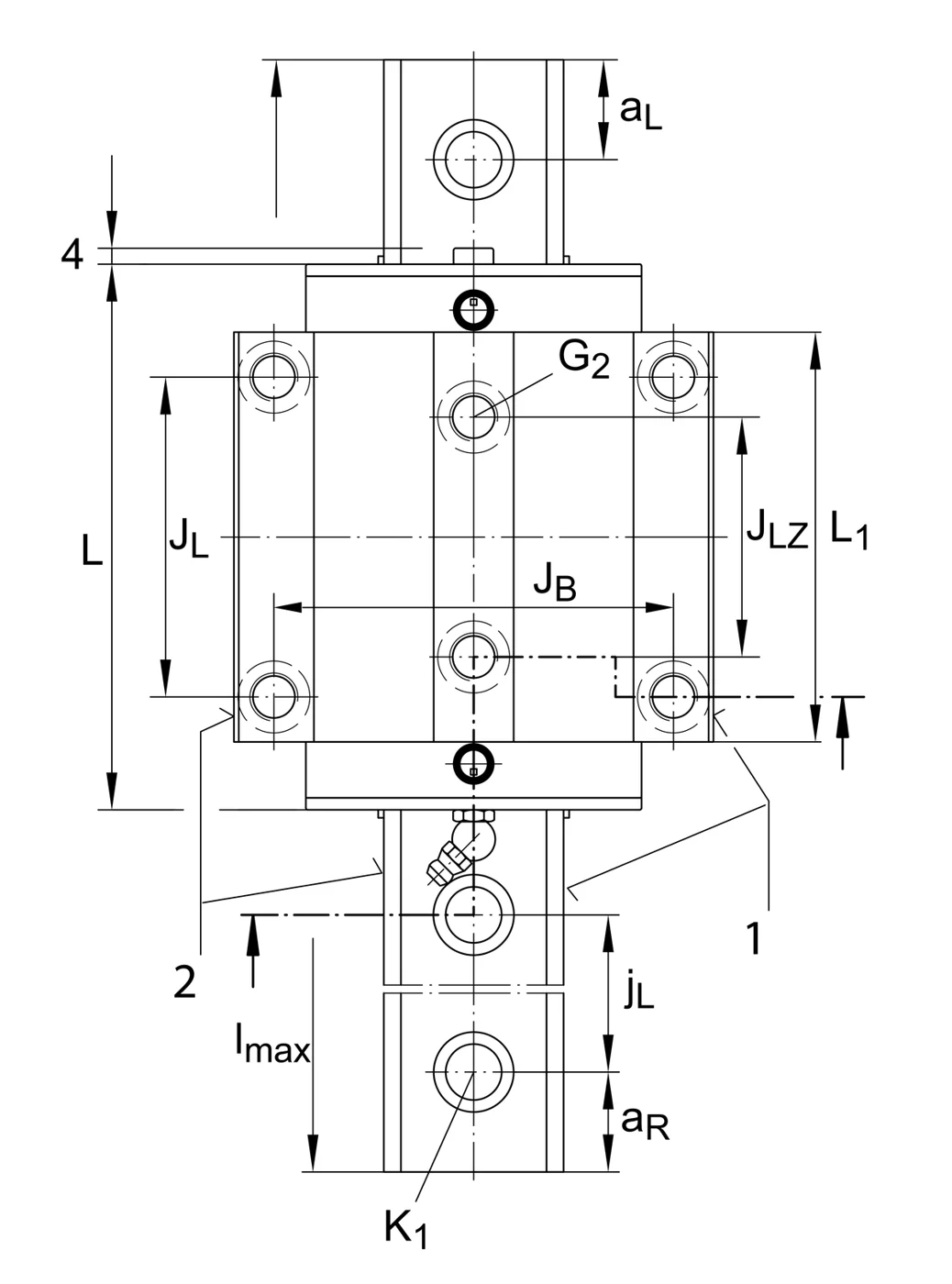

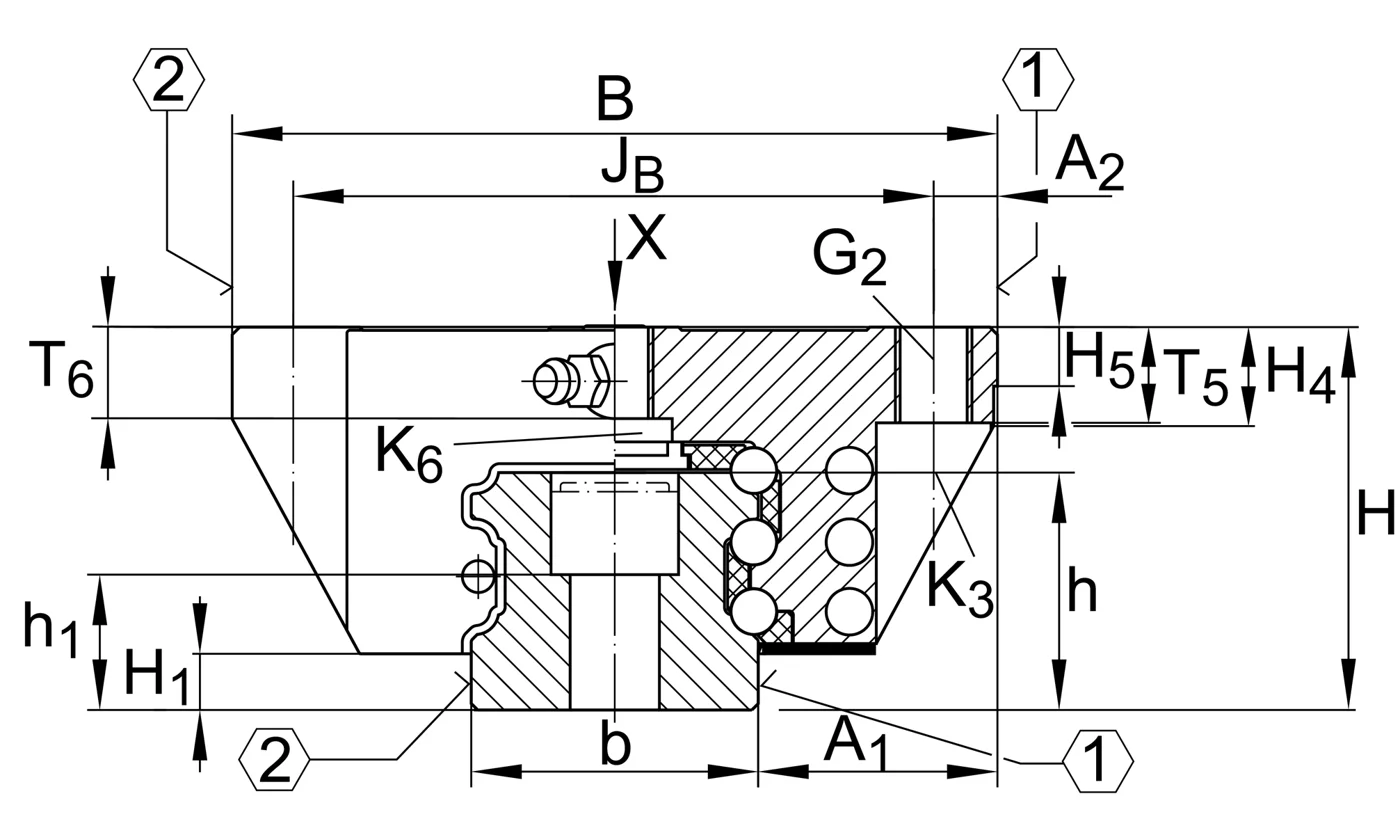

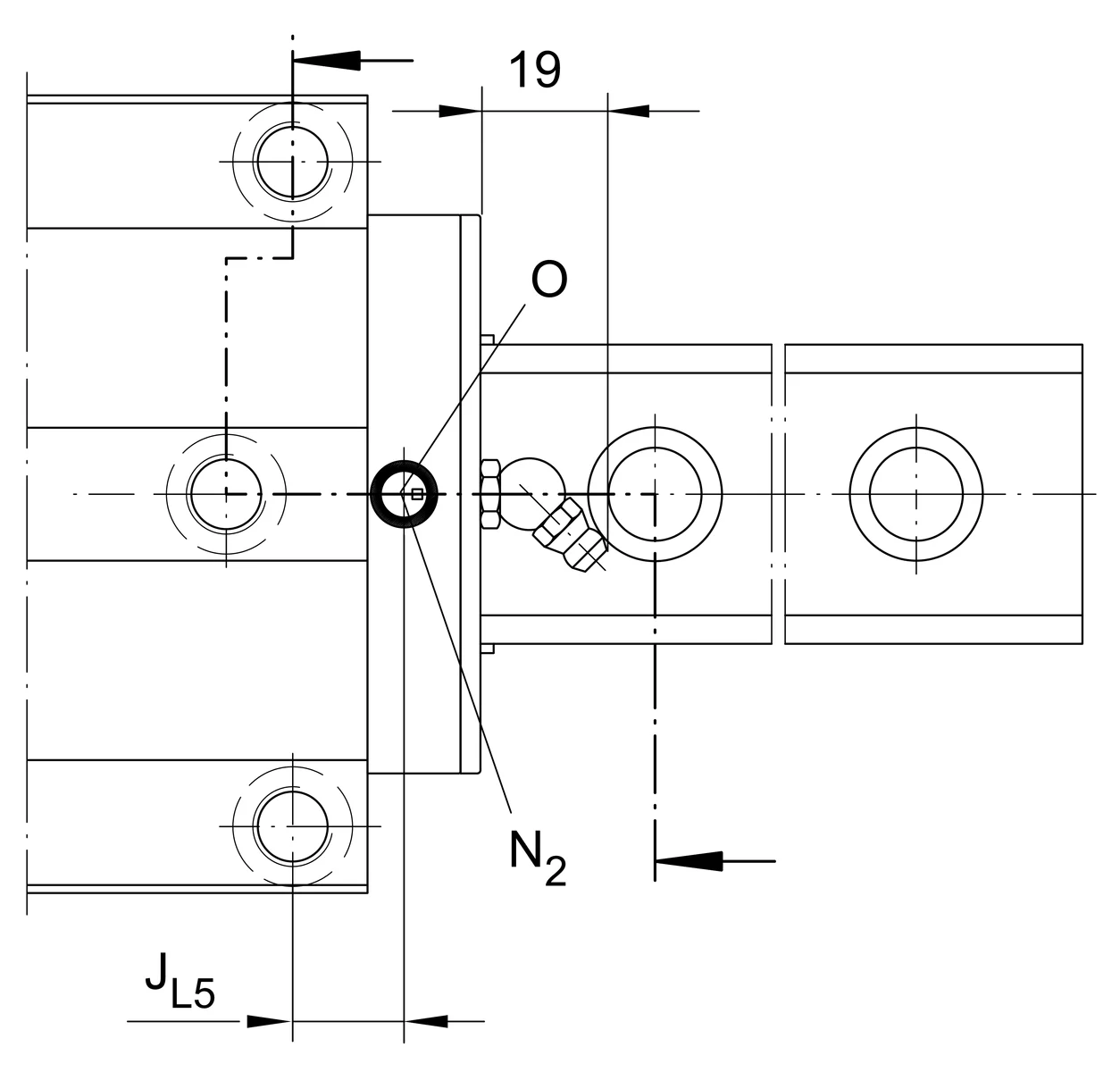

Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Подшипник скольжения линейного перемещения KWSE30 INA. Полное обозначение для заказа: KWSE30 INA. Габариты d × D × B: 28 × 90 × 91,4 мм. Уплотнения: Нет уплотнения. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать KWSE30 INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
