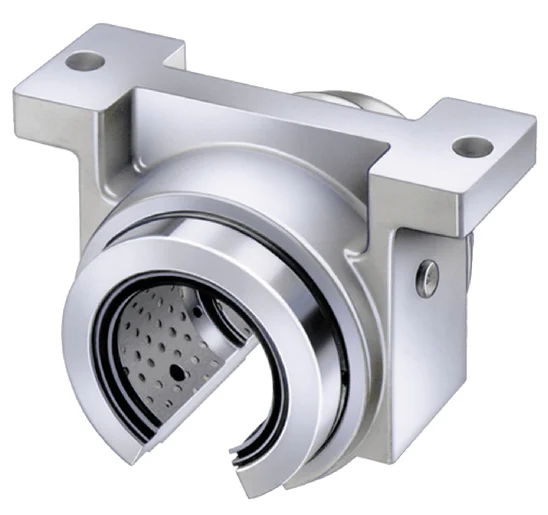

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Подшипник скольжения линейного перемещения PAGBAO16-PP-AS INA
Обозначение: PAGBAO16-PP-AS INA
- 16 × 50 × 36 ммd × D × B
- 2L - LS-уплотнение с обеих сторонУплотнения
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 16
- Наружный диаметр D, мм
- 50
- Ширина B, мм
- 36
- Масса, кг
- 0,09
Конструкция
- Уплотнения
- 2L - LS-уплотнение с обеих сторон
Дополнительные размеры
- Диаметр шарового комплекта (
- 16
- Ширинаосвещения (B2), mm
- 10,1
- Ширина под ключ (W), mm
- 2,5
- ширина (В), mm
- 50
Другие параметры
- Номер завода производителя
- PAGBAO16-PP-AS
- Вес, г
- 90
- Установочный размер (А5), mm
- 25
- Высота центра (H2), mm
- 22
- Смазочный ниппель (K8)
- NIPA1
- Верхний допуск (Tol JB)
- +0;15
- Более низкий допуск (Tol JB)
- -0,15
- Верхний допуск (Tol JL)
- +0;15
- Более низкий допуск (Tol JL)
- -0,15
- Присоединительный размер (А3
- 10
- высота (Н), mm
- 36,8
- длина (L), mm
- 36
- Угол (α), °
- 78
- допуск (TolL)
- h12
- допуск (Tol H6)
- -0,5
- Макс. момент затяжки (M Wmax
- 1,5

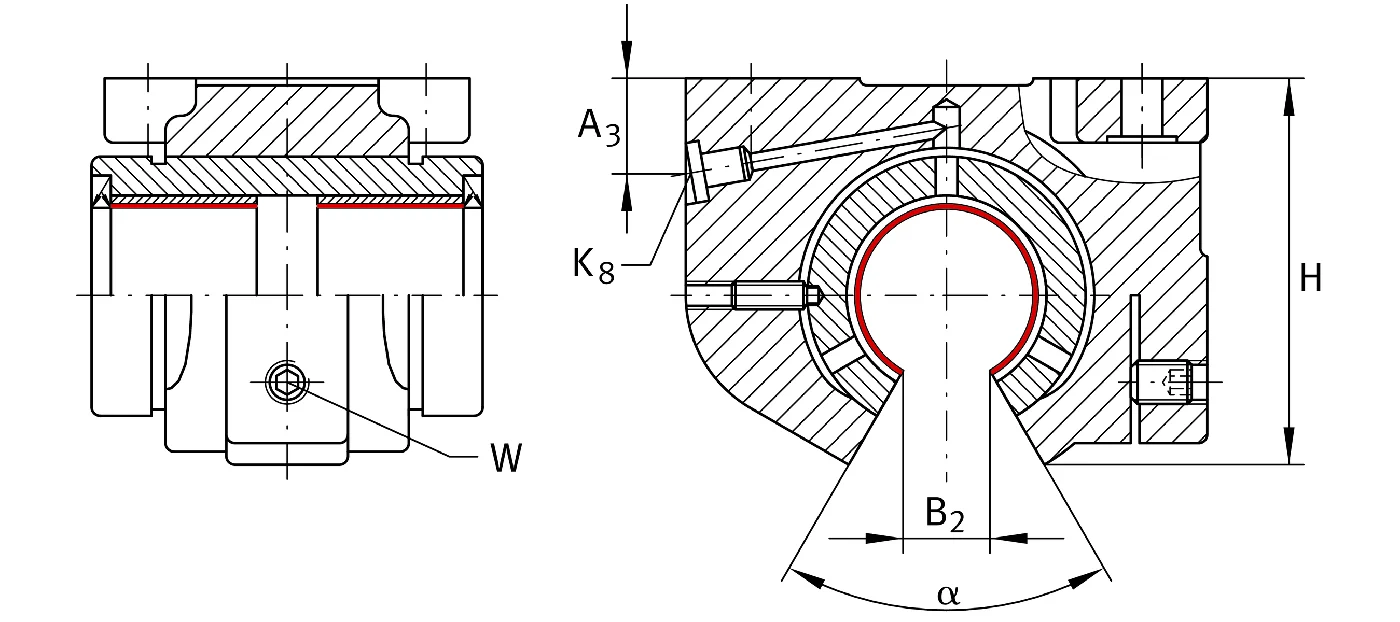

Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Подшипник скольжения линейного перемещения PAGBAO16-PP-AS INA. Полное обозначение для заказа: PAGBAO16-PP-AS INA. Габариты d × D × B: 16 × 50 × 36 мм. Уплотнения: 2L - LS-уплотнение с обеих сторон. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать PAGBAO16-PP-AS INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
