Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Гайка ШВП R32-5T4-FSI (BD: 3.175 mm, C/C0: 1291/3696 kgf)
Обозначение: R32-5T4-FSI
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Дополнительные размеры
- Диаметр винта, мм
- 32
- Диаметр шариков (BD), мм
- 3,175
- Диаметр гайки (NTD), мм
- 50
Другие параметры
- Вид товаров
- Гайка ШВП
- Направление резьбы
- R; правое
- Заходность резьбы
- Однозаходная
- Шаг винта, мм
- 5
- Тип гайки
- FSI
- Код товара
- 14-00727

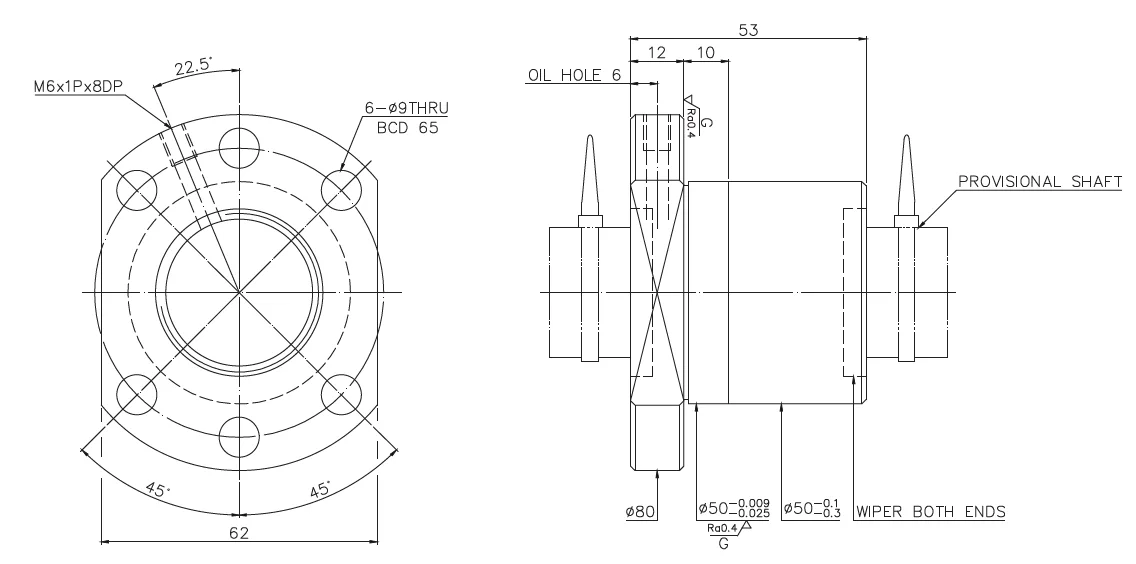

Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
HIWIN R32-5T4-FSI — гайка швп из раздела «ШВП Hiwin». Параметры исполнения: направление резьбы: R; правое; заходность резьбы: Однозаходная; диаметр винта, мм: 32; шаг винта, мм: 5; тип гайки: FSI; диаметр шариков (bd), мм: 3.175. Для комплектации оборудования сверяйте обозначение и технические параметры с документацией узла. В запросе коммерческого предложения укажите количество и город доставки.
Документация
Техническая документация 1 (PDF)
Техническая документация 2 (PDF)
Техническая документация 3 (PDF)
Как заказать R32-5T4-FSI?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товару
