Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Гайка ШВП R40-5K6-FSC (BD: 3.175 mm, C/C0: 2590/10060 kgf)
Обозначение: R40-5K6-FSC
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Дополнительные размеры
- Диаметр винта, мм
- 40
- Диаметр шариков (BD), мм
- 3,175
- Диаметр гайки (NTD), мм
- 63
Другие параметры
- Вид товаров
- Гайка ШВП
- Направление резьбы
- R; правое
- Заходность резьбы
- Однозаходная
- Шаг винта, мм
- 5
- Тип гайки
- FSC
- Код товара
- 14-00885

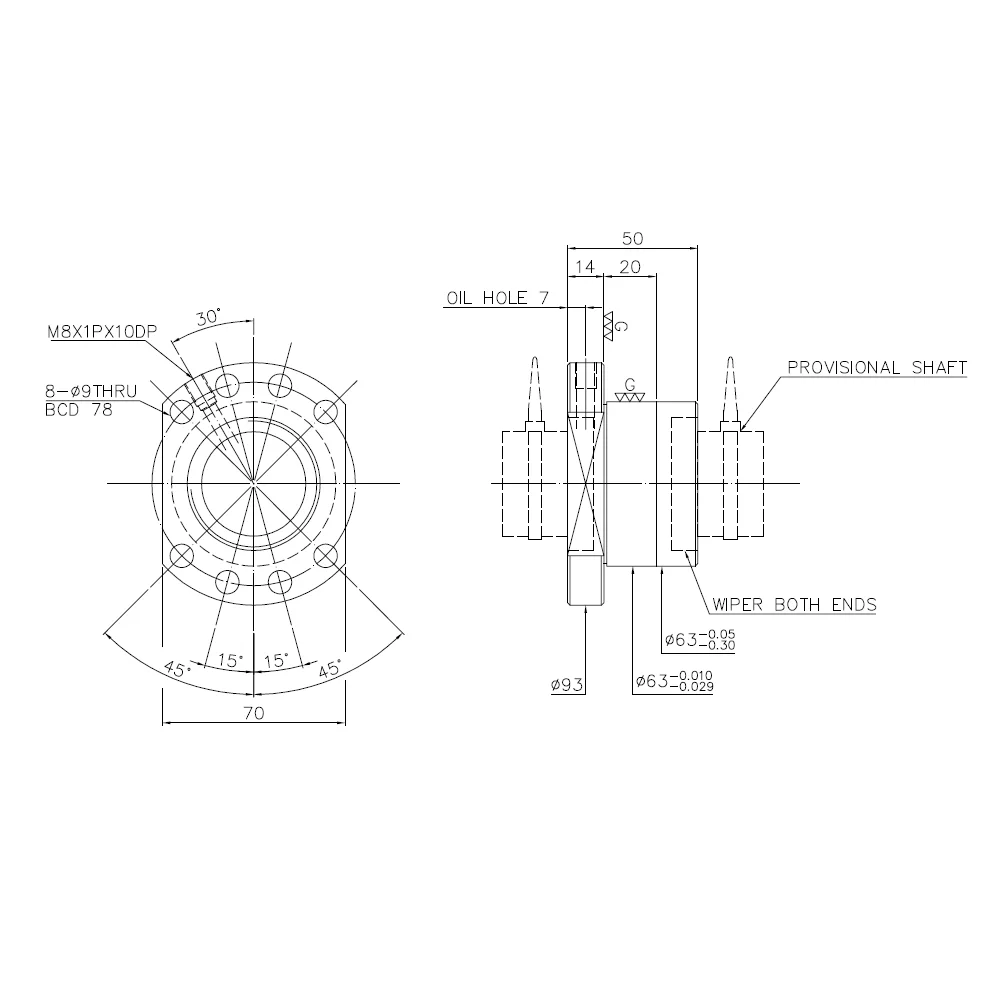

Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
HIWIN R40-5K6-FSC — гайка швп из раздела «ШВП Hiwin». Параметры исполнения: направление резьбы: R; правое; заходность резьбы: Однозаходная; диаметр винта, мм: 40; шаг винта, мм: 5; тип гайки: FSC; диаметр шариков (bd), мм: 3.175. Для комплектации оборудования сверяйте обозначение и технические параметры с документацией узла. В запросе коммерческого предложения укажите количество и город доставки.
Документация
Техническая документация 1 (PDF)
Техническая документация 2 (PDF)
Техническая документация 3 (PDF)
Как заказать R40-5K6-FSC?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
