Однорядный радиально-упорный шариковый подшипник XCS71924-E-T-P4S-UL FAG

Характеристики

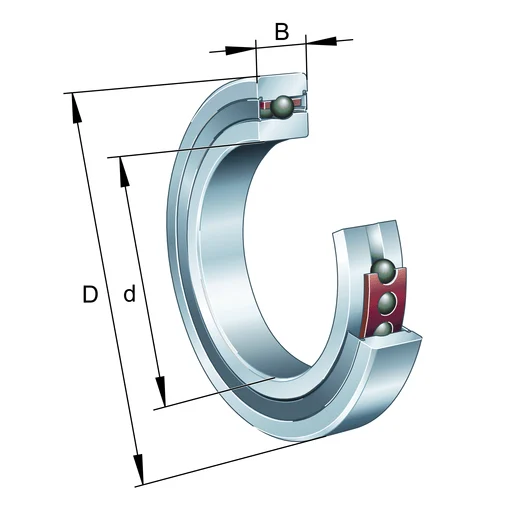

Размеры

Внутренний диаметр d, мм

120

Наружный диаметр D, мм

165

Ширина B, мм

22

Конструкция

Уплотнения

2RU - Два уплотнения / Бесконтактный тип

Сепаратор

TB - Сепаратор из жесткого волокна

Класс точности

P4S Класс точности (выше; чем P4)

Смазка

Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C

51 (единицы уточняются)

Статическая грузоподъёмность C₀

29 (единицы уточняются)

Предельная частота вращения

14 (единицы уточняются)

Предел усталостной нагрузки,

1,94

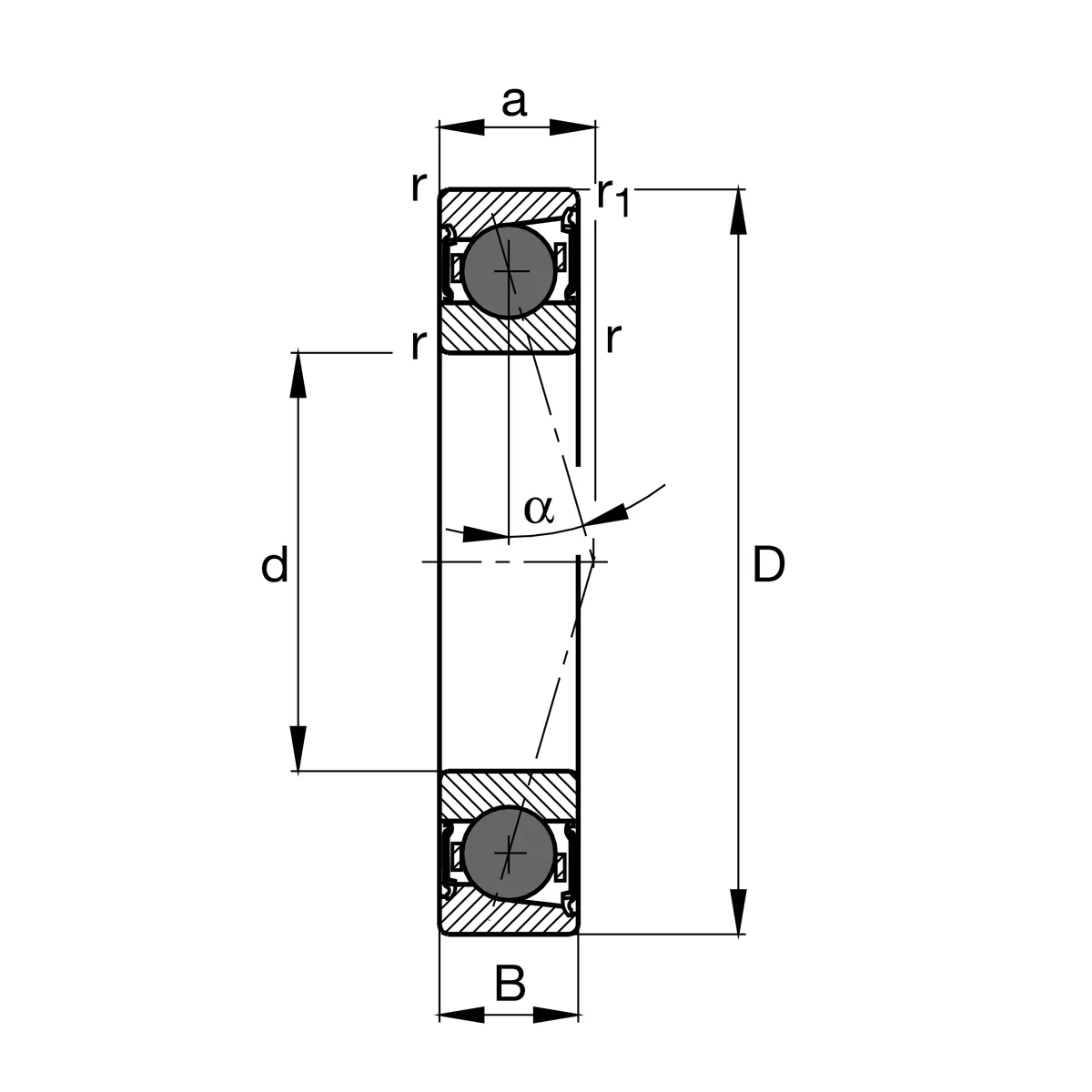

Дополнительные размеры

Макс. радиус галтелей (ra ma

0,6

Мин. размер монтажной фаски

1,1

Диаметр заплечика для наружн

H12

Макс. радиус галтелей (ra1 m

0,6

Диаметр заплечика вала (da),

128

Диаметр заплечика вала, допу

h12

Другие параметры

Номер завода производителя

XCS71924-E-T-P4S-UL

Описание по Medias

Подшипник шпинделя высокой скорости

Угол контакта

25 градусов

Сопряжение

G - Универсальное соединение

Осевой зазор / преднатяг

UL - Универсальная конструкция для попарного монтажа; пара подшипников имеет небольшой предварительный натяг в положениях O и X

Мин. рабочая температура (Tm

-30

Макс. рабочая температура (T

80

Расстояние до вершины конуса

44,2

Угол контакта (α), °

25

Сила первоначально натяга, л

136

Сила первоначально натяга, с

407

Сила первоначально натяга, т

814

Усилие отрыва, легко. (КаЭ Л

388

Усилие отрыва, среднее. (КаЭ

1,179

Усилие отрыва, тяж. (КаЭ Н),

2,389

Осевая жесткость, легкость.

192

Осевая жесткость, средняя. (

283

Осевая жесткость, натяжение.

364
