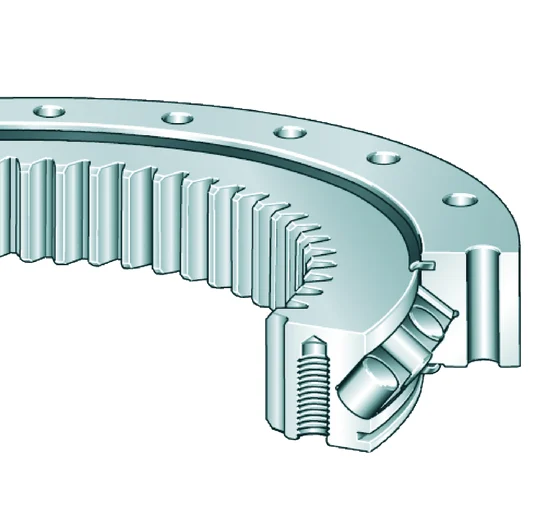

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
Специальный подшипник XSI140544-N INA
Обозначение: XSI140544-N INA
- 444 × 614 × 56 ммd × D × B
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 444
- Наружный диаметр D, мм
- 614
- Ширина B, мм
- 56
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 164 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 345 (единицы уточняются)
- Точность вращения, мм
- 0,07
Дополнительные размеры
- Диаметр делительной окружнос
- 456
- Диаметр отверстия (di), мм
- 444
- Ширина наружного кольца (га)
- 44,5
- Ширина зубчатого венца (б),
- 44,5
- Внутренний диаметр наружного
- 0,5
- Центрирующий диаметр внутрен
- 541
- Ширина, мм
- 44,5
Другие параметры
- Номер завода производителя
- XSI140544-N
- Описание по Medias
- Поворотные кольца XSi 14; подшипники с перекрестными роликами; стандартная серия 14
- Мин. рабочая температура (Tm
- -25
- Макс. рабочая температура (T
- 80
- Макс. радиальная зарядка вин
- 132,2
- Длина центрирующей поверхнос
- 10
- Длина центрально-поверхностн
- 4,5
- Высота (В), мм
- 56
- Количество зубьев (z)
- 76
- Количество крепежных отверст
- 32
- Крепежное отверстие (дБ), мм
- 14
- Модуль зубчатого зацепления
- 6
- Макс. сила по критерию устал
- 23,7
- Макс. прочность по критерию
- 35
- Центрирующий наружный диамет
- 614
- Резьба крепежного отверстия
- M12
- Макс. предварительный натяг
- 0,03
- Мин. предварительный натяг в
- 0,01
- Глубина резьбы штуцера для м
- 20
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг
Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Специальный подшипник XSI140544-N INA. Полное обозначение для заказа: XSI140544-N INA. Габариты d × D × B: 444 × 614 × 56 мм. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать XSI140544-N INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
