Кулачковые ролики ZLE5205-2Z INA
Обозначение: ZLE5205-2Z INA
- 25 × 62 × 88 ммd × D × B
- ZZ / 2Z - двухстороннее стальное уплотнениеУплотнения
Наличие, срок и условия поставки уточняются в КП.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 25
- Наружный диаметр D, мм
- 62
- Ширина B, мм
- 88
Конструкция
- Уплотнения
- ZZ / 2Z - двухстороннее стальное уплотнение
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 18 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 14,2 (единицы уточняются)
- Предел усталостной нагрузки,
- 730
- Скорость при постоянной конс
- 6,5
Дополнительные размеры
- Минимальный размер фаски (rm
- 1
- Максимальная ширина упорной
- 32
- Ширина по наружному кольцу (
- 20,6
- Упорный диаметр упорной шайб
- 30
- Радиус внешнего профиля нару
- 500
- Ширина под ключ (W), мм
- 22
- Диаметр эксцентрика (де), мм
- 24
- Ширина под ключ (W1), мм
- 17
- Ширина эксцентриковая (Be),
- 25
Другие параметры
- Номер завода производителя
- ZLE5205-2Z
- Рабочая поверхность
- Стандартная
- Способ монтажа
- Другой способ монтажа
- Эффективная длина болта/шпил
- 56
- Выступ наружного кольца до у
- 8
- Нить внутри (г)
- M8X1
- Длина резьбы (внутренней) (l
- 8
- Нить (G)
- M20X1;5
- Момент затяжки гайки (МА), Н
- 150
- Допустимая динамическая нагр
- 14,2
- Эксцентриситет (е), мм
- 1
- Минимальная длина резьбы (IG
- 28
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг

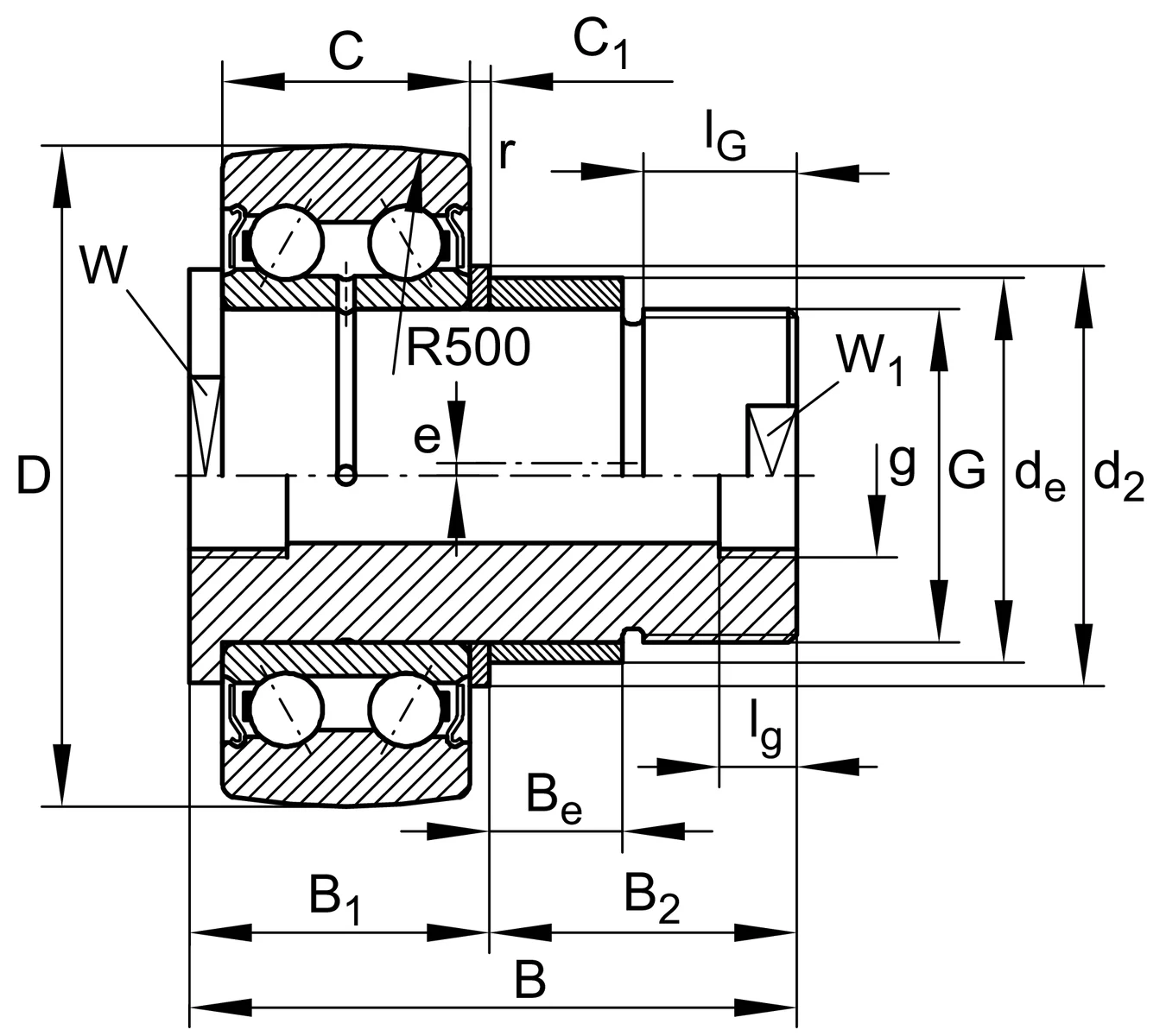

Габаритная схема
Для точного подбора пришлите чертёж или запросите размеры по полному обозначению.
Описание
Кулачковые ролики ZLE5205-2Z INA. Полное обозначение для заказа: ZLE5205-2Z INA. Габариты d × D × B: 25 × 62 × 88 мм. Уплотнения: ZZ / 2Z - двухстороннее стальное уплотнение. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать ZLE5205-2Z INA?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
