Монтаж подшипника: запрессовка и нагрев
Качество монтажа влияет на работу нового подшипника с первых минут. Здесь разбирается принцип установки; последовательность сборки и размеры берут из документации конкретного оборудования.
Как правильно запрессовать подшипник на вал?

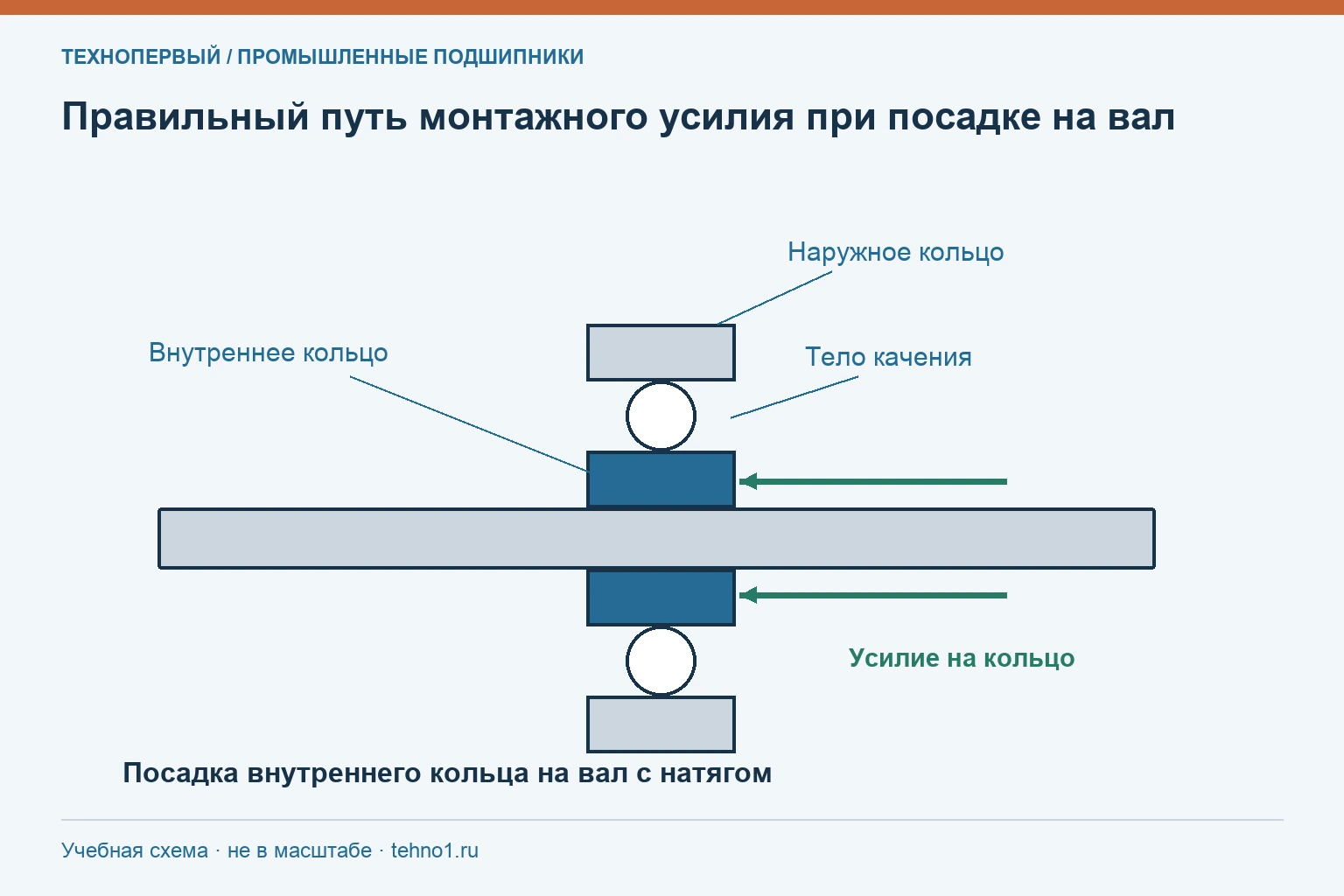

Если внутреннее кольцо устанавливают с натягом, усилие передают через оправку на это кольцо. Оно не должно проходить через шарики или ролики к противоположному кольцу. Подшипник подают соосно, без перекоса, на подготовленное посадочное место. Проверяют инструмент, доступную опору и чистоту поверхностей. Одновременная установка в вал и корпус требует оправки, соответствующей обеим посадкам, а не случайного давления на одну сторону.
На какое кольцо давить при установке в корпус?
При посадке наружного кольца с натягом усилие прикладывают к наружному кольцу через подходящую оправку. Правило определяется сопряжением, которое нужно собрать. Давление на внутреннее кольцо в такой операции передаёт усилие через тела качения и может повредить рабочие поверхности. Для разъёмных подшипников детали устанавливают по предусмотренной последовательности. Не используйте уплотнение как силовую поверхность.
| Операция | Куда передают усилие | Что исключают |
|---|---|---|
| Посадка на вал с натягом | На внутреннее кольцо | Путь через тела качения |
| Посадка в корпус с натягом | На наружное кольцо | Давление на уплотнение |
| Обе посадки одновременно | На соответствующие кольца | Несогласованные оправки |
Можно ли устанавливать подшипник ударами молотка?
Прямые удары по кольцам, телам качения или уплотнениям не применяют. Для небольших изделий могут быть предусмотрены специализированные монтажные комплекты с оправками; их использование должно соответствовать инструкции. Произвольное забивание не позволяет контролировать перекос и нагрузку. Когда натяг или размер требуют другого метода, используют пресс либо управляемый тепловой монтаж. Подготовить инструмент дешевле, чем разбирать узел после повреждения нового изделия.
До какой температуры нагревать подшипник при монтаже?
Температуру назначают по величине натяга, размеру и ограничениям конкретного исполнения. Отдельно учитывают заводскую смазку, уплотнения, сепаратор и стабилизацию материала. Используют контролируемое равномерное нагревание, например подходящий индукционный нагреватель с датчиком; открытое пламя не подходит. Универсальную температуру для всех подшипников назначать нельзя. Если изделие герметизировано, сначала проверьте, допускает ли изготовитель выбранный способ нагрева.
Что проверить после установки нового подшипника?

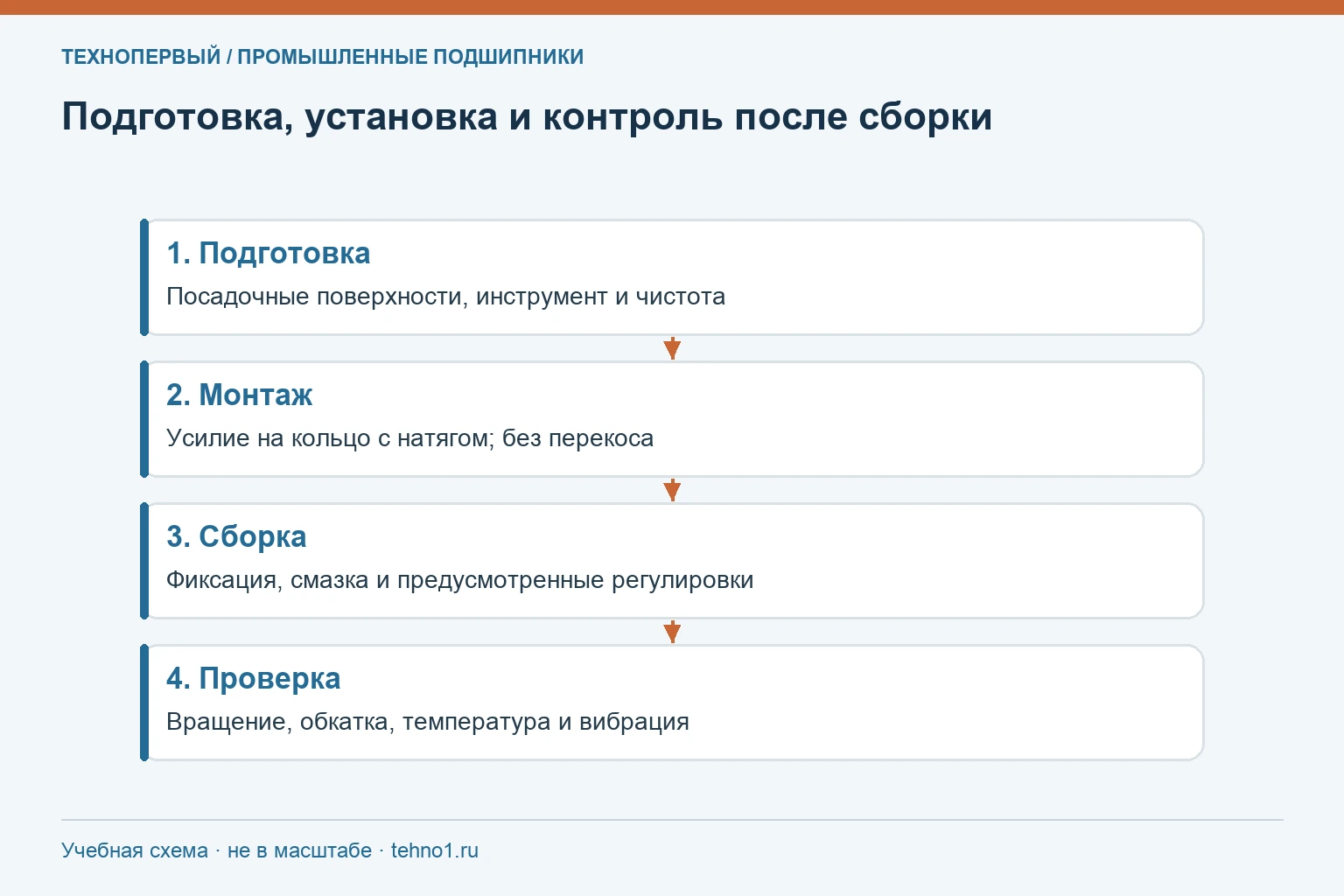

До запуска проверяют положение колец у заплечиков, осевую фиксацию, предусмотренный зазор или преднатяг, отсутствие заеданий и правильность смазки. После сборки проводят предусмотренную обкатку и контроль температуры, вибрации и шума. Сохраните исходные показания, чтобы сравнивать их при дальнейшей эксплуатации. Если вращение стало тугим, не считайте это обязательной притиркой: выясните причину до работы под нагрузкой.
Практический пример
Механик устанавливает подшипник на вал, нажимая прессом на наружное кольцо. Усилие проходит через шарики. Даже при отсутствии видимой трещины могут появиться повреждения дорожек. Исправление операции — подобрать оправку для внутреннего кольца и обеспечить соосность.
