Зазор CN и C3: выбор для промышленного узла
Внутренний зазор относится к взаимному перемещению колец подшипника. Посадка относится к сопряжению кольца с валом или корпусом. Их проверяют вместе, но это разные характеристики.
Что означает C3 в обозначении подшипника?
C3 означает группу внутреннего зазора больше нормальной группы для соответствующего типа и размера. Это не конкретное число микрометров для всех подшипников и не класс точности. Табличный диапазон проверяют для выбранной серии и отверстия. Код относится к исходному состоянию изделия; после монтажа и при работе фактический зазор меняется. Поэтому заказать C3 по принципу «чем больше, тем надёжнее» нельзя.
Чем CN отличается от C3?

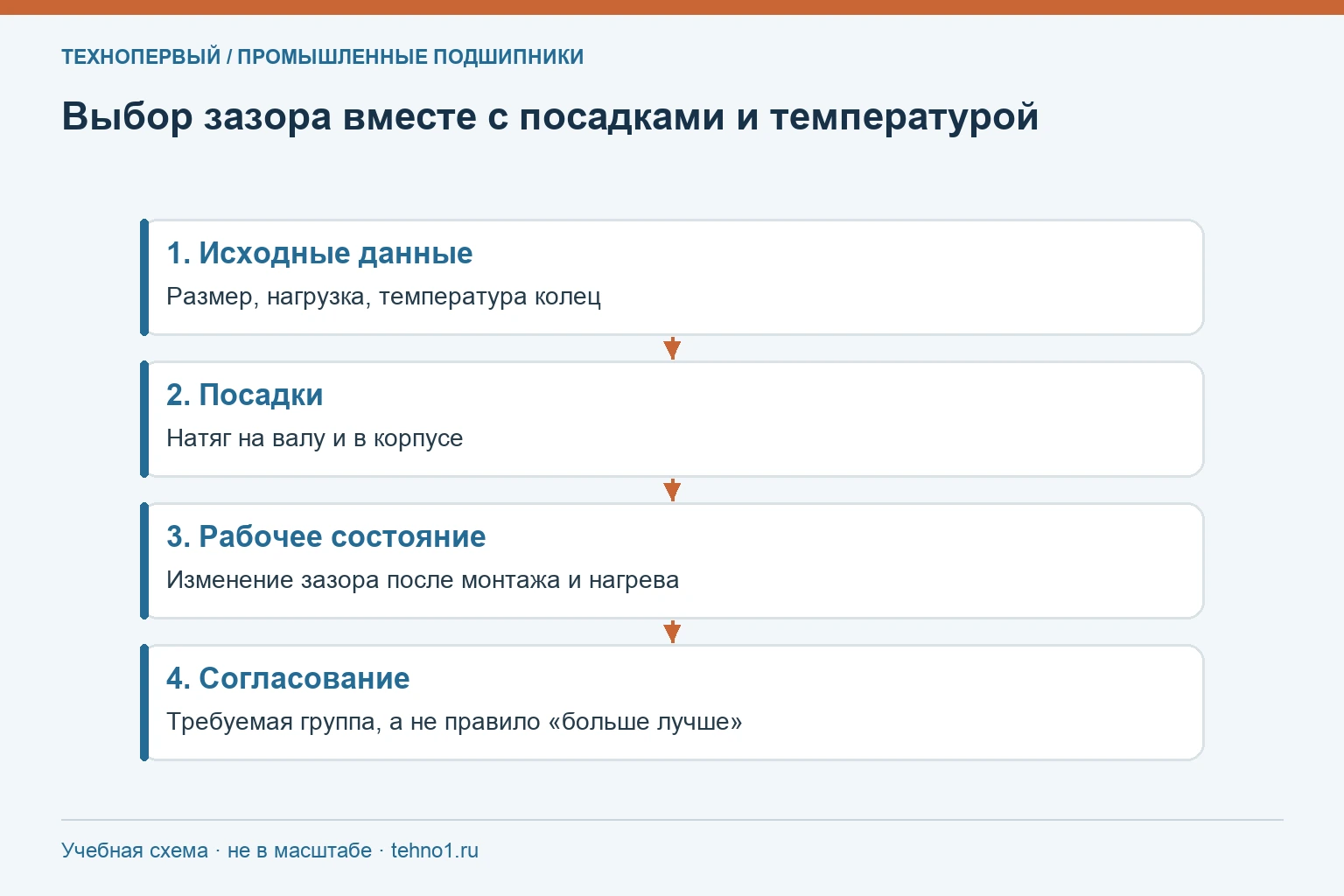

CN обозначает нормальную группу зазора, C3 — увеличенную. Диапазоны привязаны к типу и размеру подшипника. В некоторых системах нормальный зазор отдельно не пишут, поэтому отсутствие C3 не заменяет чтение каталога. Сравнивать нужно однотипные изделия одинакового размера. Предусмотренный конструктором исходный зазор выбирают с учётом посадки, температуры и рабочего режима.
| Параметр | К чему относится | Как проверяют |
|---|---|---|
| Внутренний зазор | Относительное перемещение колец | Группа и диапазон для размера |
| Посадка | Кольцо — вал или корпус | Поля допусков и измерения деталей |
| Рабочий зазор | Собранный работающий узел | Влияние натяга и температур |
Можно ли поставить C3 вместо CN?
Такую замену оценивают по рабочему зазору узла. Избыточный зазор может изменить точность и поведение опоры, недостаточный — привести к нежелательному нагреву. Если нет расчёта или разрешённой замены в документации, сохраняют требуемую группу. В согласовании аналога отдельно фиксируйте зазор; фраза «номер тот же» эту проверку не закрывает.
Почему зазор уменьшается после установки на вал?

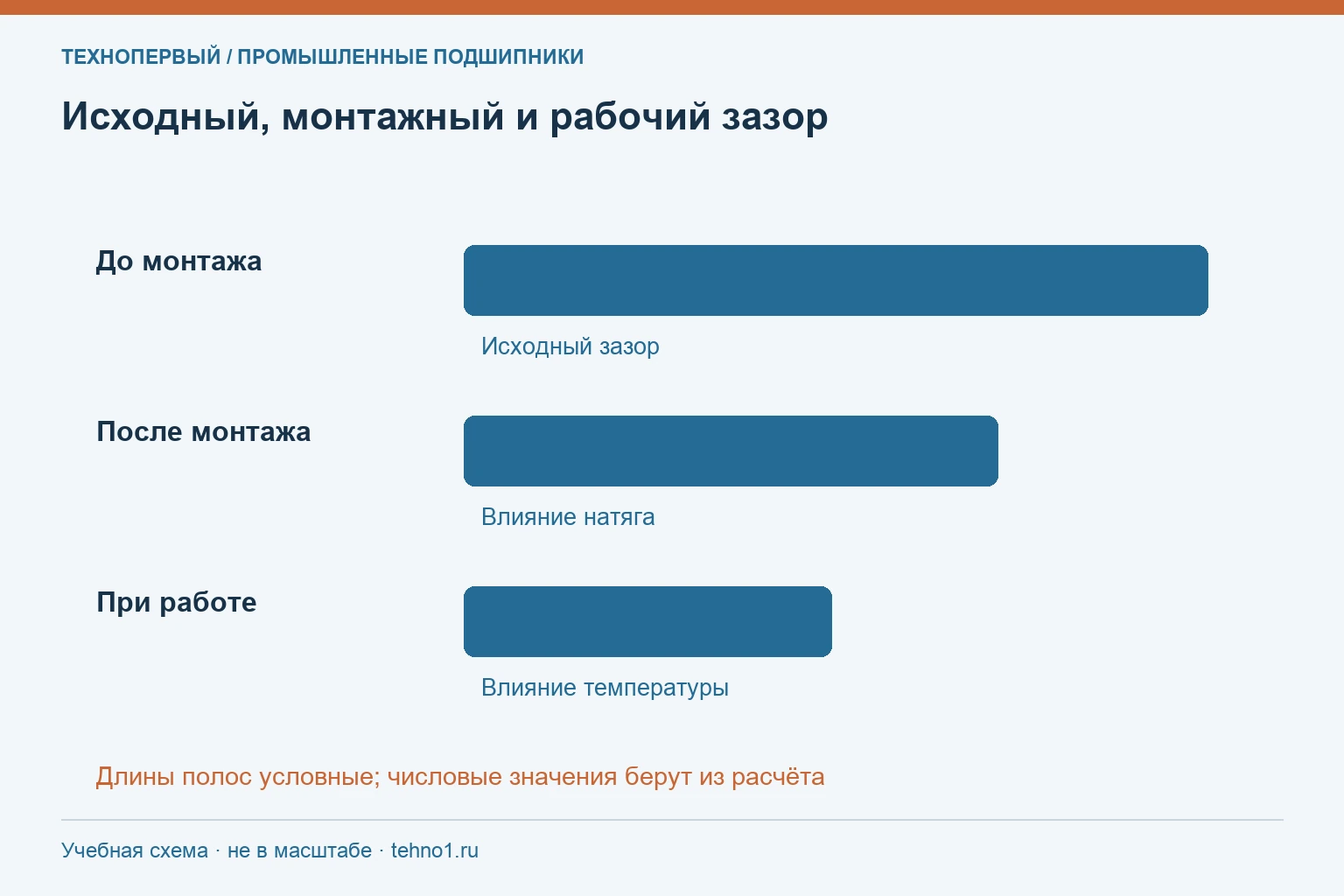

При посадке с натягом кольцо деформируется: внутреннее может расширяться на валу, наружное — сжиматься в корпусе. Это изменяет внутренний зазор. В рабочем режиме добавляется влияние разницы температур колец. Величина изменения зависит от деталей и условий; универсальной поправки для всех опор нет. Зазор до монтажа, после монтажа и во время работы — три разных состояния, их полезно различать при расследовании перегрева.
Как выбрать посадку кольца на вал и в корпус?
По характеру нагрузки относительно каждого кольца, её величине, материалам деталей и рабочим температурам. Вращение вала само по себе не описывает все условия. Для кольца с циркуляционным нагружением обычно требуется предотвращать проскальзывание посадки; для свободной опоры может быть необходимо осевое перемещение. Конкретные поля допусков берут из расчёта и рекомендаций изготовителя. Не переносите случайное поле допуска с другого двигателя или корпуса.
Практический пример
После ремонта двигатель нагревается, хотя новый подшипник имеет правильный базовый номер. Сверьте группу зазора и фактические посадочные размеры, затем режим смазки и соосность. Перегрев не доказывает, что нужно просто заказать следующий больший зазор.
Что указать в заявке
Передайте полное обозначение с суффиксами, бренд, количество, модель оборудования и условия работы. Приложите фото маркировки или спецификацию. Если точный вариант неизвестен, укажите, какие сведения нужно проверить перед согласованием замены. Отправить заявку на подбор.
