Виды промышленных подшипников: как выбрать тип

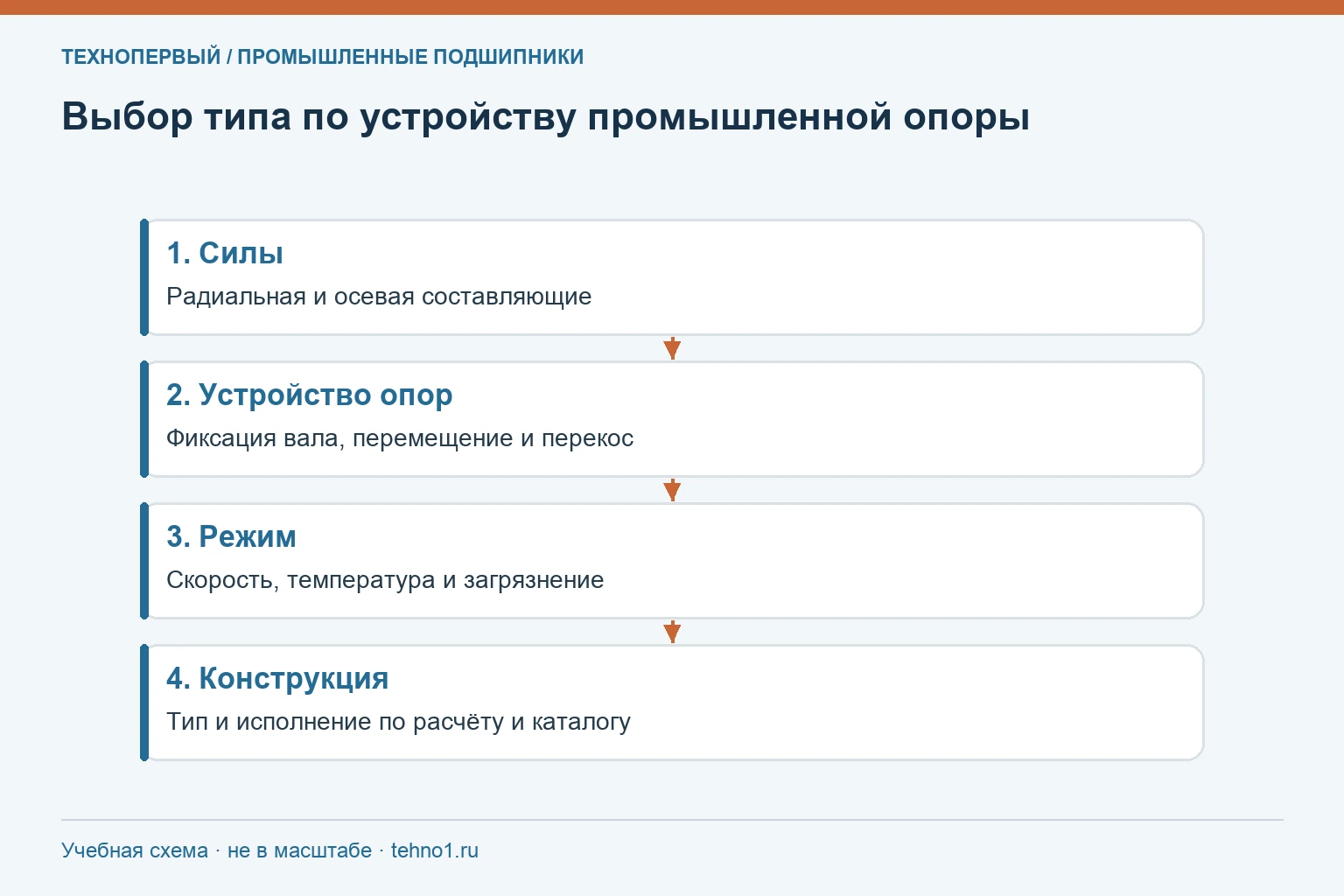

Тип подшипника выбирают по задаче опоры: какие силы действуют на вал, как он должен перемещаться и какой точности требует машина. Названия типов помогают читать спецификацию, но не заменяют расчёт.
Чем радиальный подшипник отличается от упорного?

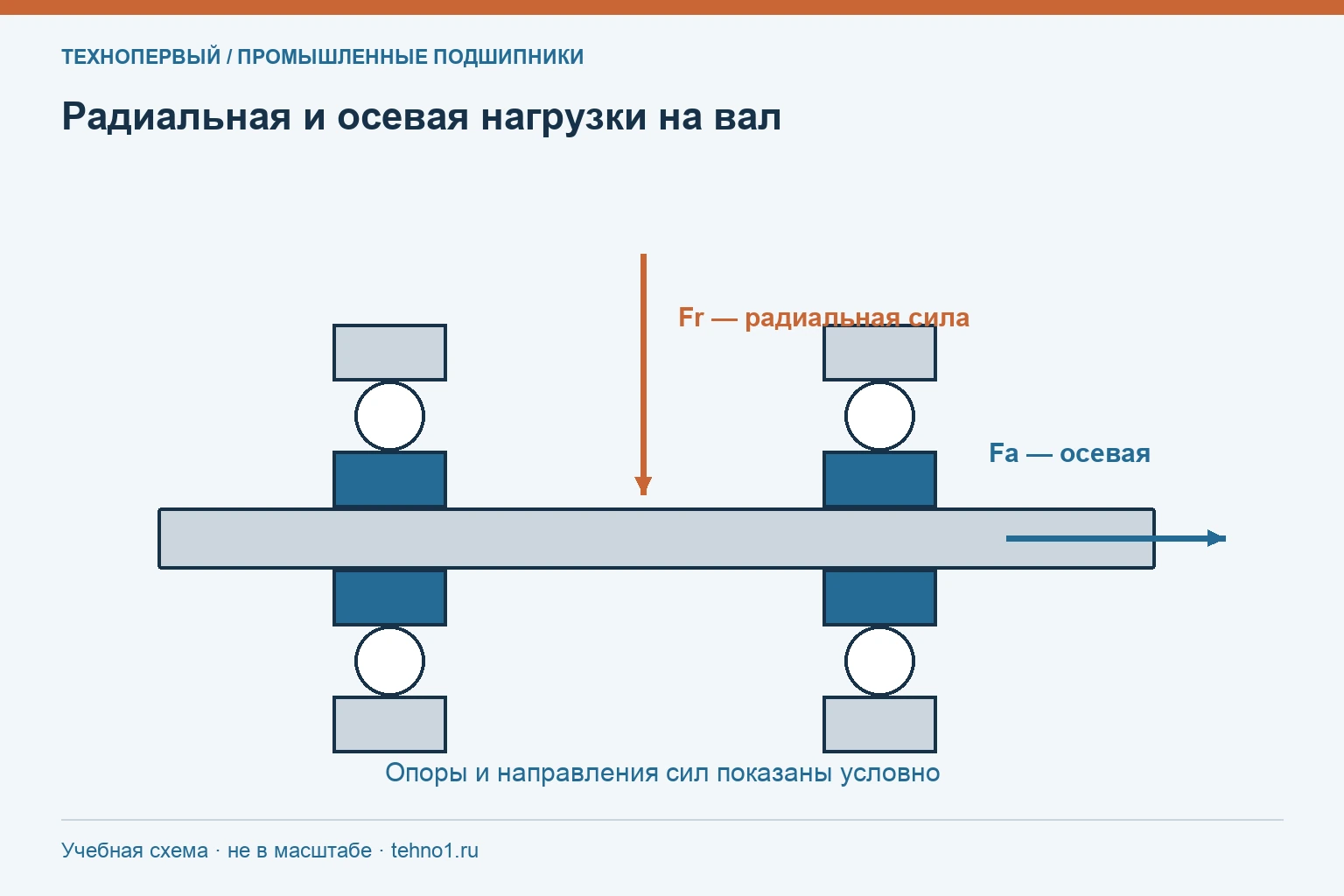

Радиальная нагрузка направлена поперёк оси вала, осевая — вдоль неё. Радиальные и упорные подшипники рассчитаны прежде всего на соответствующее направление нагрузки. Способность воспринимать другую составляющую зависит от конструкции. Например, радиальный шариковый подшипник может воспринимать и определённую осевую нагрузку, но это не делает его универсальной заменой упорной опоры. Для выбора нужны значения сил и допустимые соотношения из каталога.
Когда выбирают шариковый, а когда роликовый подшипник?
Для многих небольших промышленных приводов применяют шариковые подшипники; при значительных нагрузках часто рассматривают роликовые конструкции. Выбор нельзя свести к фразе «роликовый всегда лучше»: сравнивают требуемую скорость, габариты, жёсткость, потери и направление сил. У роликовых типов разная способность воспринимать осевое перемещение и осевую нагрузку. Подбирайте конкретную конструкцию и исполнение, а не только форму тела качения.
| Тип задачи | Что проверяют | Пример промышленного узла |
|---|---|---|
| Поперечная сила | Радиальную грузоподъёмность | Вал ременного привода |
| Сила вдоль оси | Осевую грузоподъёмность и направление | Опора ротора насоса |
| Сочетание сил | Схему и параметры опор | Вал редуктора |
| Высокая точность | Точность, жёсткость и преднатяг | Шпиндель станка |
Для чего нужен радиально-упорный подшипник?
Он предназначен для сочетания радиальной и осевой нагрузки с учётом угла контакта. Во многих узлах такие подшипники работают парами: схема установки влияет на восприятие осевых сил и жёсткость. Для шпинделя важны также точность, преднатяг и комплектность. При замене сохраните предусмотренную схему пары и ориентацию. Одинаковый базовый номер без сведений об угле контакта и комплекте не даёт достаточных данных для заказа.
Когда нужен самоустанавливающийся подшипник?
Такую конструкцию рассматривают, когда опора должна допускать определённый перекос колец. Допустимый угол зависит от типа, серии, нагрузки и уплотнений. Возможность самоустановки не отменяет проверки соосности корпусов, прогиба вала и условий монтажа. В конвейерном узле сначала выясняют характер перекоса и загрязнения, затем выбирают подшипник и защиту. Случайный перекос обычного подшипника нельзя считать нормальной самоустановкой.
Чем подшипник качения отличается от подшипника скольжения?
В первом нагрузку передают через шарики или ролики между рабочими поверхностями. Во втором относительное движение происходит по поверхности скольжения, часто с разделяющим смазочным слоем. У них разные требования к конструкции, смазке и контролю. Втулку или вкладыш нельзя заменять подшипником качения без переработки узла. При закупке слова «подшипник для насоса» недостаточно: уточните, относится ли запрос к кольцевому подшипнику качения или к опоре скольжения.
Практический пример
У выходного вала редуктора есть радиальная сила от передачи и осевая составляющая. Выбор только по диаметру вала пропускает важную часть задачи. В заявку приложите схему опор и данные о силах; это позволит сравнить допустимые конструкции.
Что указать в заявке
Передайте полное обозначение с суффиксами, бренд, количество, модель оборудования и условия работы. Приложите фото маркировки или спецификацию. Если точный вариант неизвестен, укажите, какие сведения нужно проверить перед согласованием замены. Отправить заявку на подбор.
