Подшипники шпинделя станка: точность и комплектность
Шпиндельная опора должна обеспечивать требуемую точность и жёсткость при заданной скорости. Поэтому покупка подходящего по размеру одиночного подшипника не всегда решает задачу ремонта станка.
Как узнать обозначение подшипников шпинделя станка?
Найдите паспорт именно вашей модификации станка, схему шпинделя и перечень деталей. Запишите полные обозначения, количество и расположение подшипников. При разборке сохраняйте порядок и ориентацию комплекта, фотографируйте маркировку. Важно отделить опоры шпинделя от подшипников привода и подач. Универсальный список для модели без учёта изменений и модификации может не соответствовать вашему станку.
Почему для шпинделя важен класс точности подшипника?
Требования к точности размеров и вращения связаны с качеством работы шпинделя. Но результат зависит также от посадочных поверхностей, сборки и состояния самого узла. Высокоточный подшипник не исправляет изношенный вал или повреждённый корпус. При подборе сохраняйте класс по спецификации и сравнивайте системы обозначения разных брендов. Не назначайте класс только по виду кольца или цене.
| Параметр | Что записать в заказе | Где сверить |
|---|---|---|
| Точность | Полный класс и система обозначения | Спецификация станка и каталог бренда |
| Комплект | Число деталей, схема и согласование | Сборочный чертёж |
| Преднатяг | Предусмотренный вариант | Документация узла |
| Смазка | Материал или заводское исполнение | Регламент шпинделя |
Можно ли заменить один подшипник из согласованной пары?

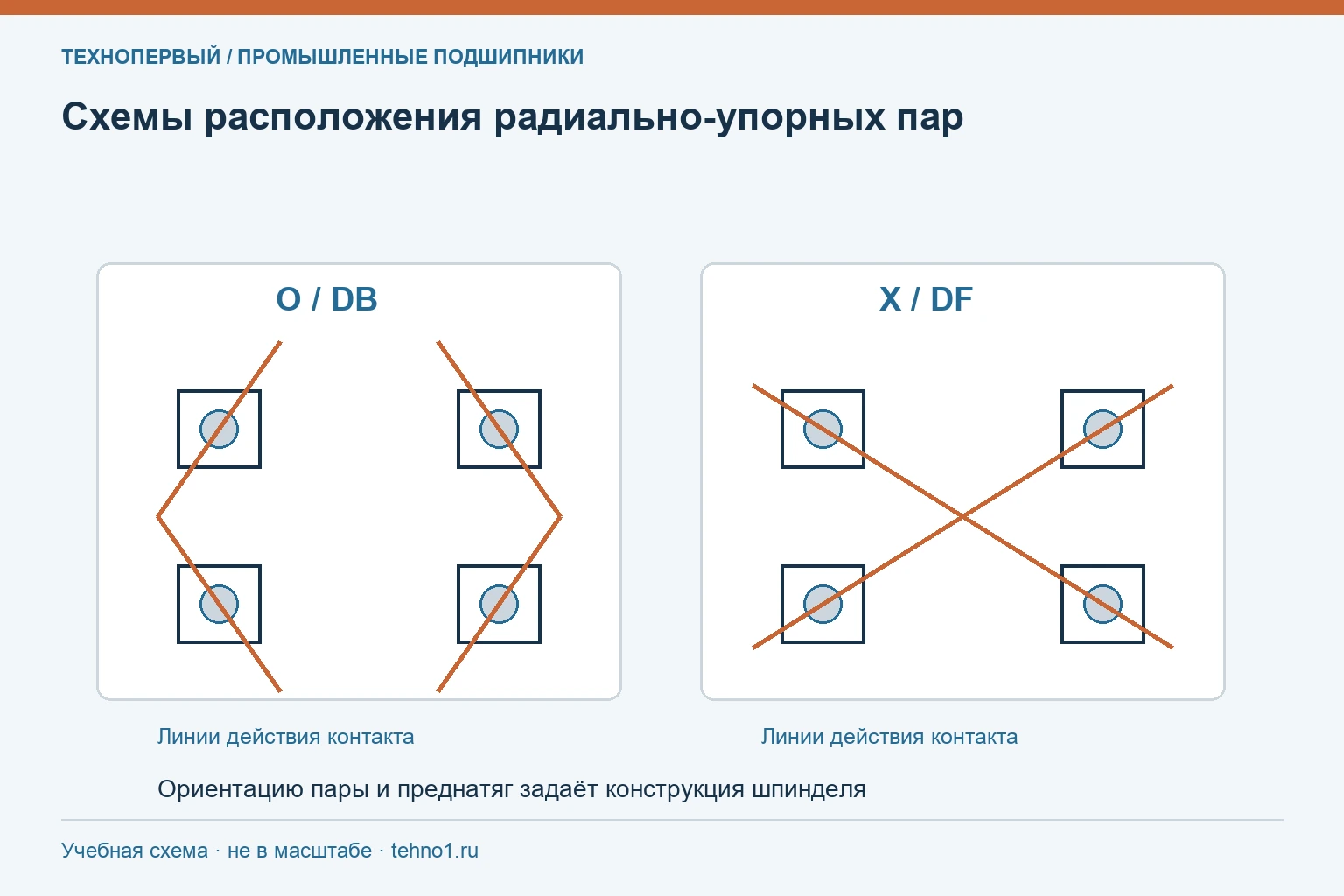

Если узел использует согласованный комплект, замену оценивают с учётом его требований, а не как покупку случайной одиночной детали. Комплектность, ориентация, угол контакта и преднатяг должны соответствовать проекту. Некоторые исполнения допускают предусмотренные изготовителем комбинации, но это должно быть подтверждено документацией. В заявке укажите, нужен ли комплект или отдельная позиция с разрешённым способом согласования.
Что такое преднатяг подшипников шпинделя?
Это предусмотренное начальное нагружение опоры, которое влияет на жёсткость и работу узла. Оно задаётся конструкцией и методикой сборки. Избыточное значение может ухудшить режим и вызвать нагрев; недостаточное не обеспечит требуемое поведение опоры. Преднатяг нельзя назначать произвольным моментом затяжки без инструкции. При замене сохраняют предусмотренный способ его задания и выполняют контроль сборки.
Какую смазку применять в подшипниках шпинделя?
Выбор зависит от скорости, конструкции и системы подачи: используется предусмотренная пластичная смазка или масляная система. Проверяют требования к материалу, количеству, чистоте и обкатке. Быстроходный узел особенно чувствителен к произвольному заполнению. Заводское смазанное исполнение и обслуживаемая опора требуют разных операций. Укажите в заказе требования станка к смазке и исполнению подшипника, а не только класс точности.
Практический пример
После разборки передней опоры осталось два подшипника одинакового базового номера. Записать только номер недостаточно: нужно восстановить полную маркировку комплекта, ориентацию и требования к преднатягу. Эти данные проверяют до заказа и до сборки.
Что указать в заявке
Передайте полное обозначение с суффиксами, бренд, количество, модель оборудования и условия работы. Приложите фото маркировки или спецификацию. Если точный вариант неизвестен, укажите, какие сведения нужно проверить перед согласованием замены. Отправить заявку на подбор.
