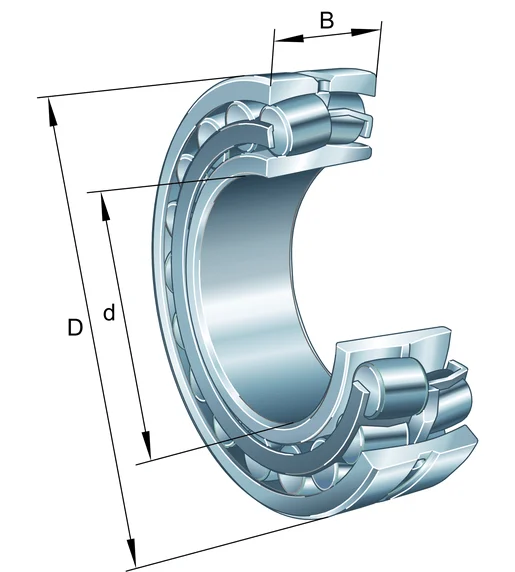

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.
FAG — товары бренда
Сферический роликовый подшипник 23038-E1-XL-K-TVPB-C3 FAG
Обозначение: 23038-E1-XL-K-TVPB-C3 FAG
- 190 × 290 × 75 ммd × D × B
- Нет уплотненияУплотнения
- C3 Внутренний зазор (больше; чем Cn)Радиальный внутренний зазор
Цена по запросу
Наличие, срок и условия поставки уточняются в КП.
шт.
Несколько товаров можно объединить в одной заявке и приложить спецификацию.
Характеристики
Размеры
- Внутренний диаметр d, мм
- 190
- Наружный диаметр D, мм
- 290
- Ширина B, мм
- 75
Конструкция
- Уплотнения
- Нет уплотнения
- Радиальный внутренний зазор
- C3 Внутренний зазор (больше; чем Cn)
- Сепаратор
- P - Пластиковый формованный сепаратор
- Класс точности
- Стандартный класс точности
- Исполнение отверстия
- K - Коническое отверстие 1:12 (стандарт для большинства типов)
- Термостабилизация
- Отсутствие термостабилизации - температура до 120 ° C
Нагрузки и скорости
- Динамическая грузоподъёмность C
- 1.080.000 (единицы уточняются)
- Статическая грузоподъёмность C₀
- 1.550.000 (единицы уточняются)
- Предельная частота вращения
- 2,49 (единицы уточняются)
- Предел усталостной нагрузки,
- 183

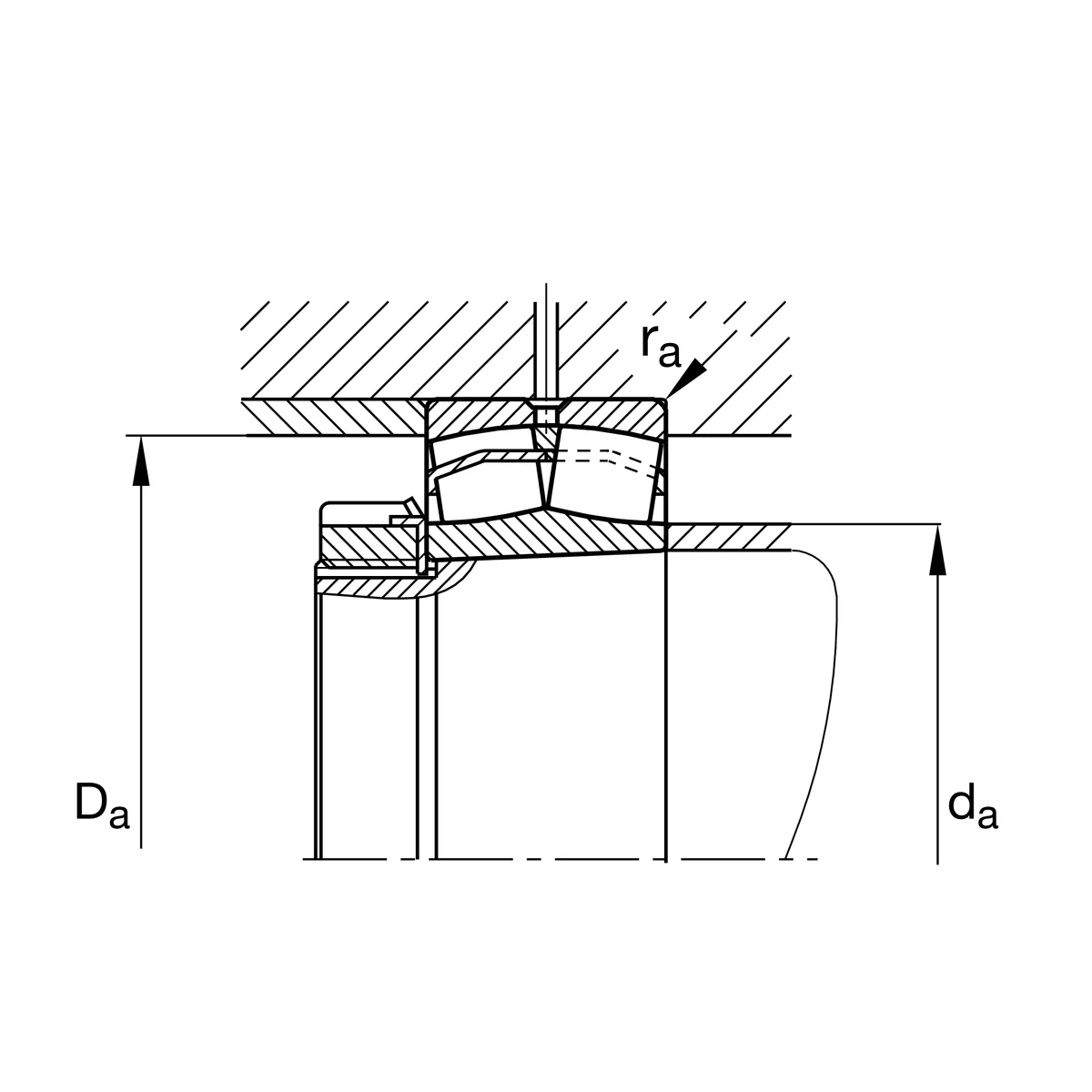

Дополнительные размеры
- Мин. диаметр заплечика вала
- 200,2
- Макс. диаметр заплечика корп
- 279,8
- Макс. радиус галтелей (ra ma
- 2,1
- Мин. размер монтажной фаски
- 2,1
- Макс. диаметр заплечика вала
- 211
- Мин. диаметр под втулку (db
- 199
- Ширина смазочной канавки (нс
- 15
- Диаметр смазочного отверстия
- 8
- Диаметр наружного кольца (D1
- 264,5
- Диаметр дорожки качения внут
- 211,9
Другие параметры
- Также известен как
- 23038-E1-K-TVPB-C3 4026677871787
- Номер завода производителя
- 23038-E1-XL-K-TVPB-C3
- Мин. рабочая температура (Tm
- -30
- Макс. рабочая температура (T
- 120
- Номинальная тепловая частота
- 1,66
- Предельное значение Fa/Fr дл
- 0,23
- Статический коэффициент осев
- 2,92
- Динамический коэффициент осе
- 4,44
- Закрепительная втулка
- H3038
- Мин. глубина под втулку (Ba
- 9
- Стяжная втулка
- AH3038G
- Подача смазки
- W33 - Смазочная канавка и 3 отверстия
- Виброустойчивое исполнение
- Без вибрационной устойчивости
Параметры для уточнения
В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:
- Масса, кг

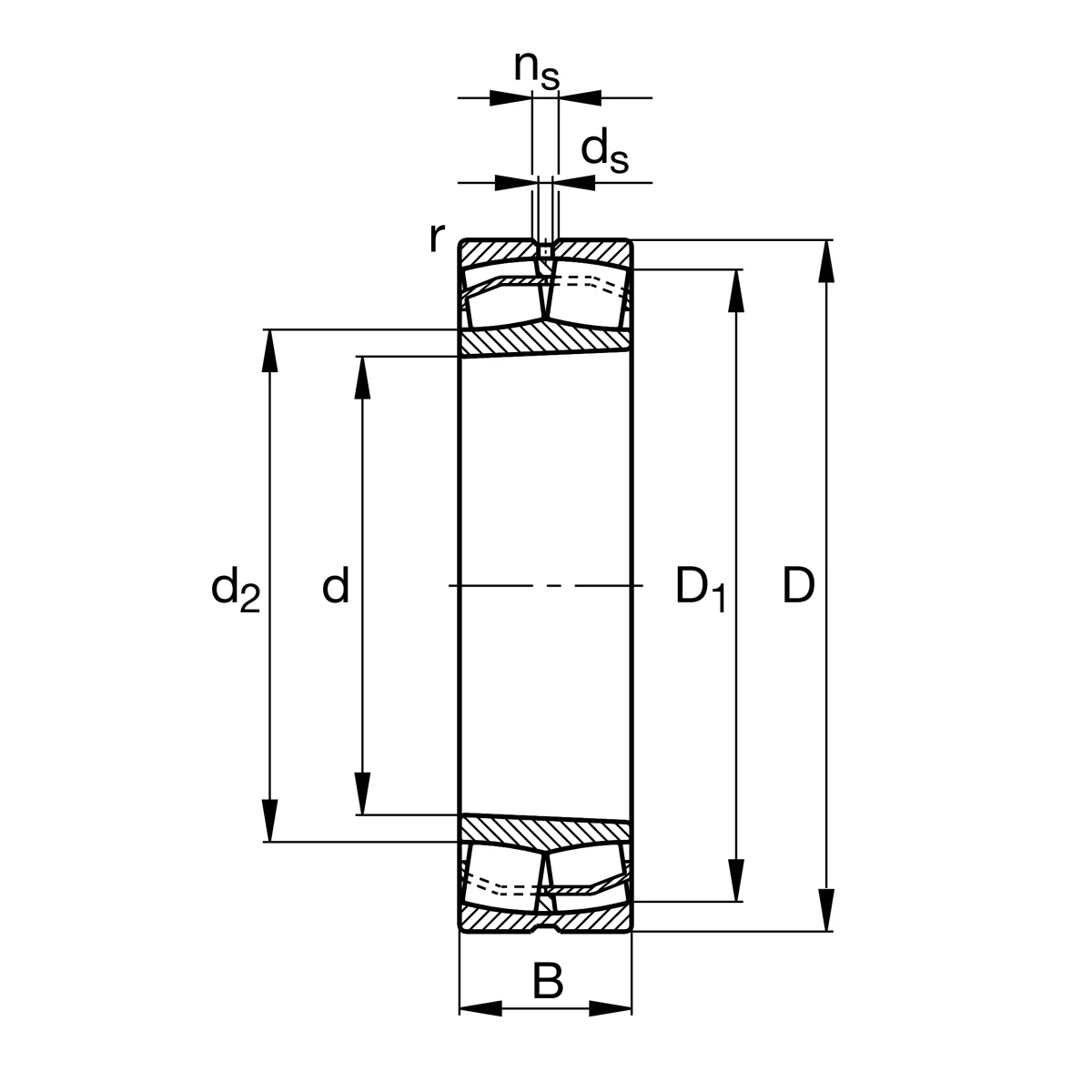

Габаритная схема
- d Внутренний диаметр
- 190 мм
- D Наружный диаметр
- 290 мм
- B Ширина
- 75 мм
Описание
Сферический роликовый подшипник 23038-E1-XL-K-TVPB-C3 FAG. Полное обозначение для заказа: 23038-E1-XL-K-TVPB-C3 FAG. Габариты d × D × B: 190 × 290 × 75 мм. Уплотнения: Нет уплотнения. Радиальный зазор: C3 Внутренний зазор (больше; чем Cn). Сепаратор: P - Пластиковый формованный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.
Как заказать 23038-E1-XL-K-TVPB-C3 FAG?
Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
Запросить КП по этому товаруДругие варианты для сравнения
Совпадение обозначения или размеров не подтверждает взаимозаменяемость. Сравните зазор, уплотнения, точность и другие требования узла.
