Двухрядный радиально-упорный шариковый подшипник 3204A-2ZTN9/MT33 SKF

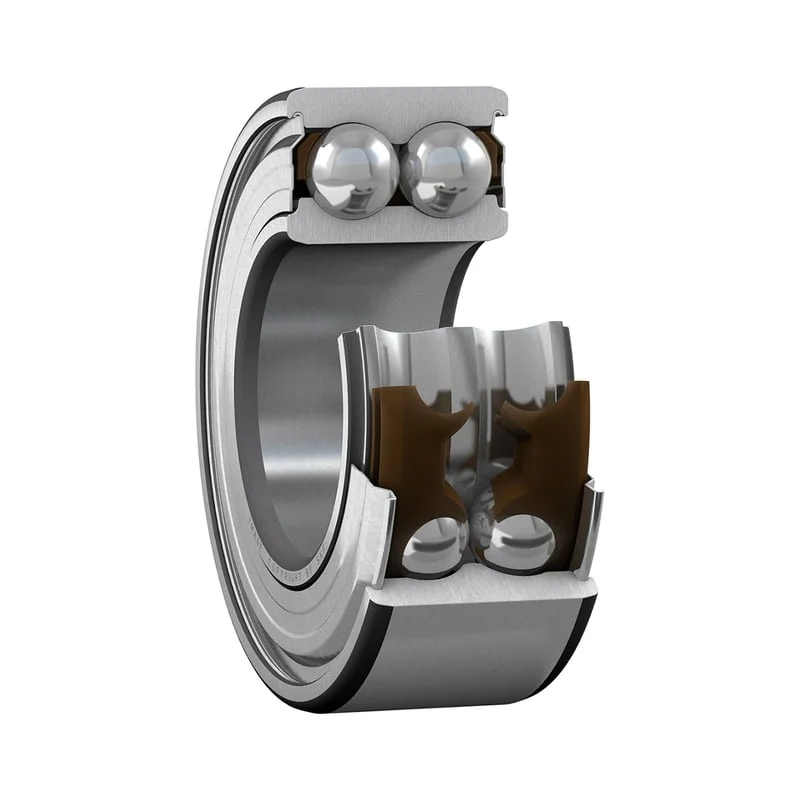

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

SKF — товары бренда

Двухрядный радиально-упорный шариковый подшипник 3204A-2ZTN9/MT33 SKF

Обозначение: 3204A-2ZTN9/MT33 SKF

  • 20 × 47 × 20,6 ммd × D × B
  • ZZ / 2Z - двухстороннее стальное уплотнениеУплотнения
  • Cn Нормальный внутренний зазорРадиальный внутренний зазор
446,25 ₽

Наличие, срок и условия поставки уточняются в КП.

шт.
Перейти к заявке →
Подобрать заменуНайти по этим размерам
Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Характеристики

Размеры

Внутренний диаметр d, мм
20
Наружный диаметр D, мм
47
Ширина B, мм
20,6

Конструкция

Уплотнения
ZZ / 2Z - двухстороннее стальное уплотнение
Радиальный внутренний зазор
Cn Нормальный внутренний зазор
Сепаратор
P - Пластиковый формованный сепаратор
Класс точности
Стандартный класс точности
Исполнение отверстия
C - цилиндрическое отверстие
Термостабилизация
Отсутствие термостабилизации - температура до 120 ° C
Смазка
M - Смазка с литиевым загустителем

Нагрузки и скорости

Динамическая грузоподъёмность C, кН
20,4
Статическая грузоподъёмность C₀, кН
12,9
Предел усталостной нагрузки, кН
0,55
Предельная частота вращения, об/мин
14000
Номинальная частота вращения, об/мин
16000

Дополнительные размеры

Диаметр корпуса абатмента (D
41,4
Размер фаски внутреннего кол
1
Диаметр абатмента вала (da),
27,5
Радиус скругления (ra), мм
1
Диаметр выточки буртика внут
27,7
Диаметр выемки заплечика нар
40,9

Другие параметры

Также известен как
7316570236392
Номер завода производителя
3204A-2ZTN9/MT33
Изменения конструкции
Без внешней модификации
Название категории
Радиально-упорные шарикоподшипники
Раздельное внутреннее / внеш
Стандарт
Предельное значение (е)
0,8
Расстояние точки давления (а
28
Расчетный коэффициент (Х)
0,63
Коэффициент расчета (Y0)
0,66
Коэффициент расчета (Y1)
0,78
Коэффициент расчета (Y2)
1,24
Коэффициент расчета (kr)
0,06

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

  • Масса, кг
Запросить проверку исполнения

Габаритная схема

DdB
d Внутренний диаметр
20 мм
D Наружный диаметр
47 мм
B Ширина
20,6 мм
Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Двухрядный радиально-упорный шариковый подшипник 3204A-2ZTN9/MT33 SKF. Полное обозначение для заказа: 3204A-2ZTN9/MT33 SKF. Габариты d × D × B: 20 × 47 × 20,6 мм. Уплотнения: ZZ / 2Z - двухстороннее стальное уплотнение. Радиальный зазор: Cn Нормальный внутренний зазор. Сепаратор: P - Пластиковый формованный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать 3204A-2ZTN9/MT33 SKF?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
