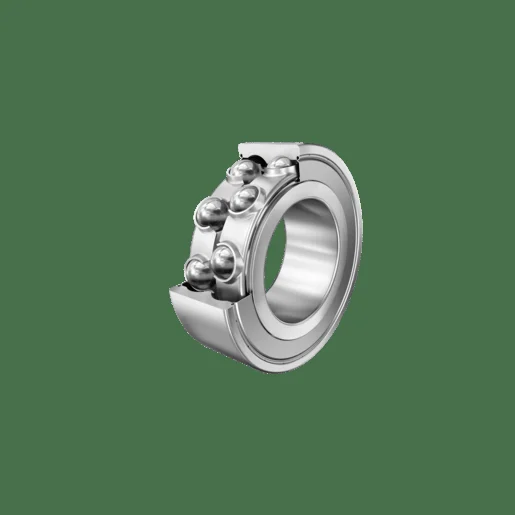

Двухрядный радиально-упорный шариковый подшипник 3209-BD-XL-2Z-C3 FAG

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

FAG — товары бренда

Двухрядный радиально-упорный шариковый подшипник 3209-BD-XL-2Z-C3 FAG

Обозначение: 3209-BD-XL-2Z-C3 FAG

  • 45 × 85 × 30,2 ммd × D × B
  • ZZ / 2Z - двухстороннее стальное уплотнениеУплотнения
  • C3 Внутренний зазор (больше; чем Cn)Радиальный внутренний зазор
Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

шт.
Перейти к заявке →
Подобрать заменуНайти по этим размерам
Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Характеристики

Размеры

Внутренний диаметр d, мм
45
Наружный диаметр D, мм
85
Ширина B, мм
30,2

Конструкция

Уплотнения
ZZ / 2Z - двухстороннее стальное уплотнение
Радиальный внутренний зазор
C3 Внутренний зазор (больше; чем Cn)
Сепаратор
S - Стальной или стандартный сепаратор
Класс точности
Стандартный класс точности
Исполнение отверстия
C - цилиндрическое отверстие
Термостабилизация
Отсутствие термостабилизации - температура до 120 ° C
Смазка
Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C
50 (единицы уточняются)
Статическая грузоподъёмность C₀
39 (единицы уточняются)
Предельная частота вращения
6,3 (единицы уточняются)
Предел усталостной нагрузки,
2,7

Дополнительные размеры

Мин. диаметр заплечика вала
52
Макс. диаметр заплечика корп
78
Макс. радиус галтелей (ra ma
1
Мин. размер монтажной фаски
1,1
Диаметр кромки у наружного к
78,1
Диаметр кромки у внутренних
57,7

Другие параметры

Также известен как
3209-BD-2Z-C3
Номер завода производителя
3209-BD-XL-2Z-C3
Изменения конструкции
Без внешней модификации
Мин. рабочая температура (Tm
-20
Макс. рабочая температура (T
120
Номинальная тепловая частота
8,4
Раздельное внутреннее / внеш
Стандарт
Расстояние до вершины конуса
50,3
Угол контакта (α), °
30

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

  • Масса, кг
Запросить проверку исполнения

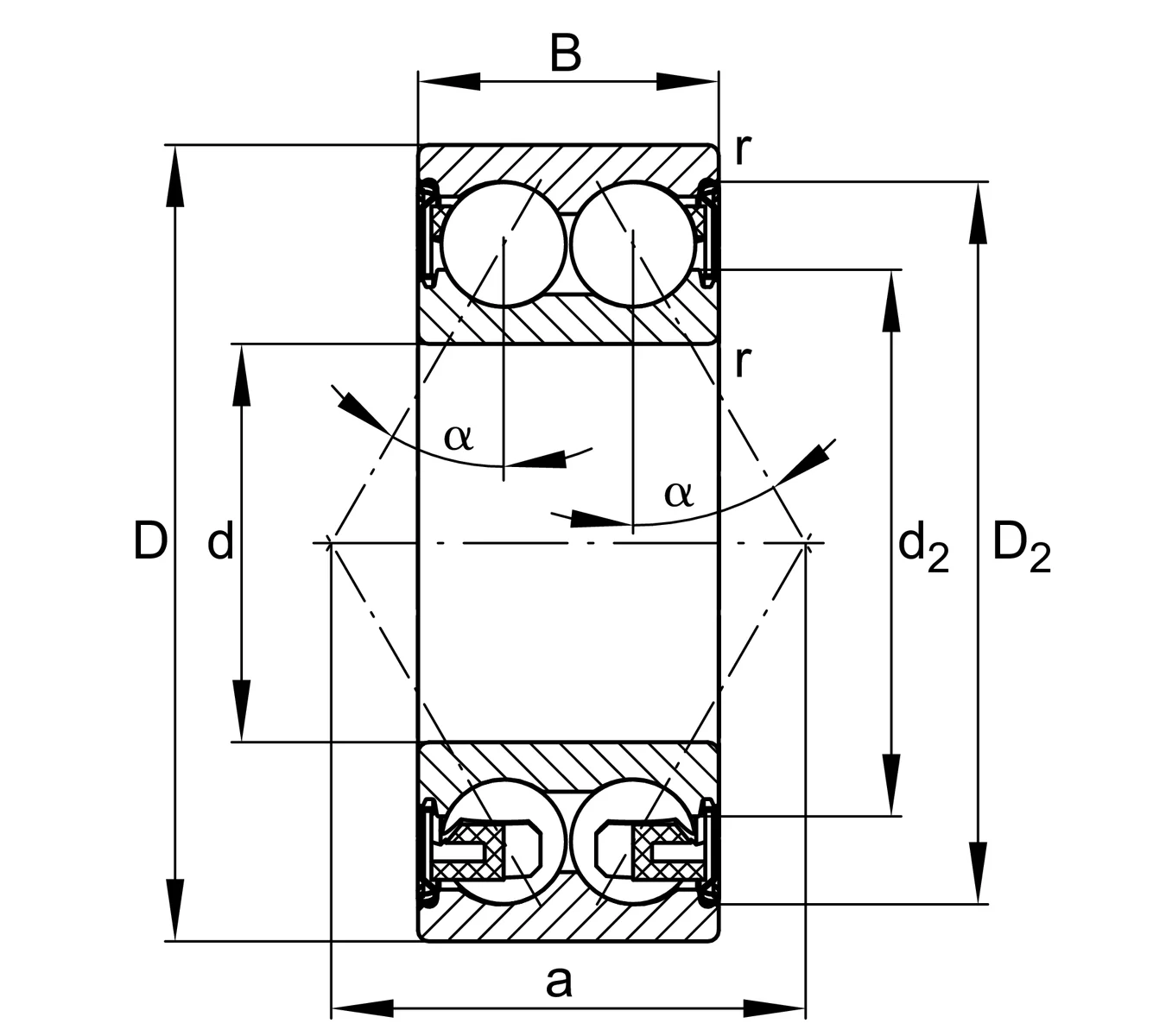

Габаритная схема

DdB
d Внутренний диаметр
45 мм
D Наружный диаметр
85 мм
B Ширина
30,2 мм
Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Двухрядный радиально-упорный шариковый подшипник 3209-BD-XL-2Z-C3 FAG. Полное обозначение для заказа: 3209-BD-XL-2Z-C3 FAG. Габариты d × D × B: 45 × 85 × 30,2 мм. Уплотнения: ZZ / 2Z - двухстороннее стальное уплотнение. Радиальный зазор: C3 Внутренний зазор (больше; чем Cn). Сепаратор: S - Стальной или стандартный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать 3209-BD-XL-2Z-C3 FAG?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
