Двухрядный радиально-упорный шариковый подшипник 3309-BD-XL-2Z-TVH-C3 FAG

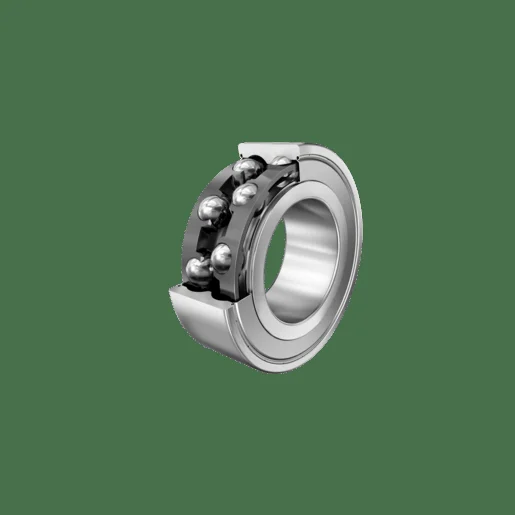

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

FAG — товары бренда

Двухрядный радиально-упорный шариковый подшипник 3309-BD-XL-2Z-TVH-C3 FAG

Обозначение: 3309-BD-XL-2Z-TVH-C3 FAG

  • 45 × 100 × 39,7 ммd × D × B
  • ZZ / 2Z - двухстороннее стальное уплотнениеУплотнения
  • C3 Внутренний зазор (больше; чем Cn)Радиальный внутренний зазор
Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

шт.
Перейти к заявке →
Подобрать заменуНайти по этим размерам
Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Характеристики

Размеры

Внутренний диаметр d, мм
45
Наружный диаметр D, мм
100
Ширина B, мм
39,7

Конструкция

Уплотнения
ZZ / 2Z - двухстороннее стальное уплотнение
Радиальный внутренний зазор
C3 Внутренний зазор (больше; чем Cn)
Сепаратор
P - Пластиковый формованный сепаратор
Класс точности
Стандартный класс точности
Исполнение отверстия
C - цилиндрическое отверстие
Термостабилизация
Отсутствие термостабилизации - температура до 120 ° C
Смазка
Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C
72 (единицы уточняются)
Статическая грузоподъёмность C₀
54 (единицы уточняются)
Предельная частота вращения
5,5 (единицы уточняются)
Предел усталостной нагрузки,
3,7

Дополнительные размеры

Мин. диаметр заплечика вала
54
Макс. диаметр заплечика корп
91
Макс. радиус галтелей (ra ma
1,5
Мин. размер монтажной фаски
1,5
Диаметр кромки у наружного к
87,3
Диаметр кромки у внутренних
63,3

Другие параметры

Также известен как
3309-BD-2Z-TVH-C3 4012802404982
Номер завода производителя
3309-BD-XL-2Z-TVH-C3
Изменения конструкции
Без внешней модификации
Мин. рабочая температура (Tm
-20
Макс. рабочая температура (T
120
Номинальная тепловая частота
6,7
Раздельное внутреннее / внеш
Стандарт
Расстояние до вершины конуса
57,8
Угол контакта (α), °
30

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

  • Масса, кг
Запросить проверку исполнения

Габаритная схема

DdB
d Внутренний диаметр
45 мм
D Наружный диаметр
100 мм
B Ширина
39,7 мм
Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Двухрядный радиально-упорный шариковый подшипник 3309-BD-XL-2Z-TVH-C3 FAG. Полное обозначение для заказа: 3309-BD-XL-2Z-TVH-C3 FAG. Габариты d × D × B: 45 × 100 × 39,7 мм. Уплотнения: ZZ / 2Z - двухстороннее стальное уплотнение. Радиальный зазор: C3 Внутренний зазор (больше; чем Cn). Сепаратор: P - Пластиковый формованный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать 3309-BD-XL-2Z-TVH-C3 FAG?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
