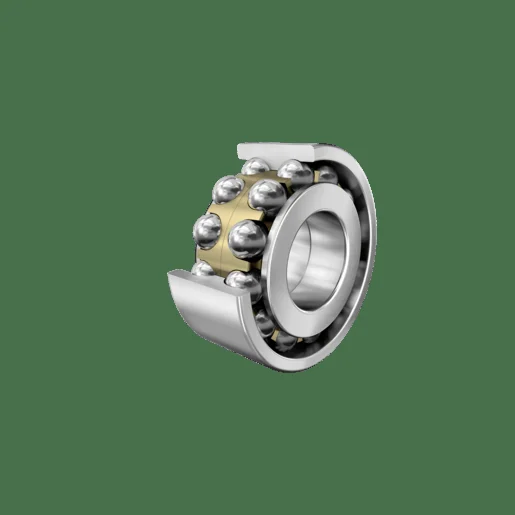

Двухрядный радиально-упорный шариковый подшипник 3315-DA-MA FAG

Характеристики

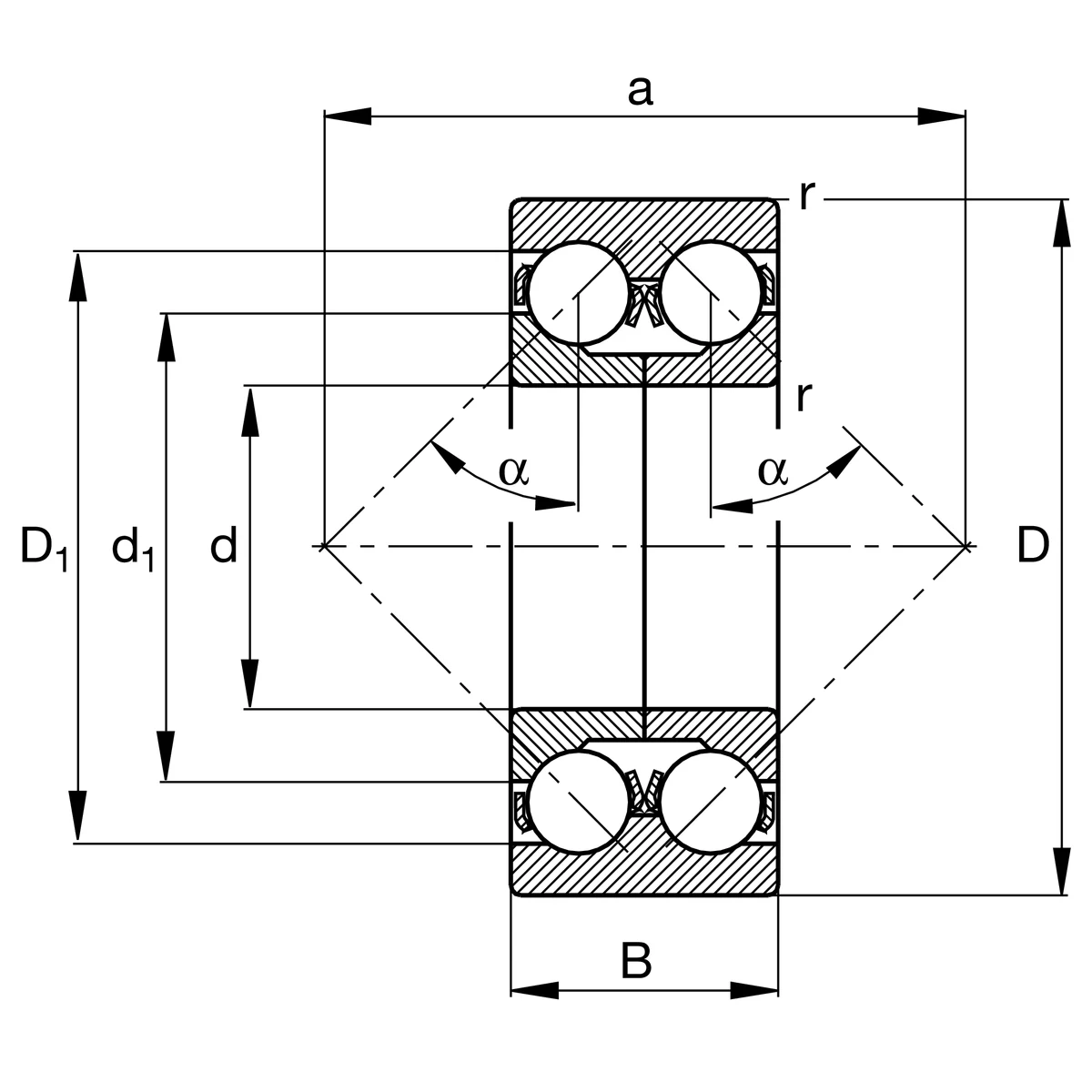

Размеры

Внутренний диаметр d, мм

75

Наружный диаметр D, мм

160

Ширина B, мм

68,3

Конструкция

Уплотнения

Нет уплотнения

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Сепаратор

MA -Латунный сепаратор с центром на внешнем кольце

Класс точности

Стандартный класс точности

Исполнение отверстия

C - цилиндрическое отверстие

Термостабилизация

Отсутствие термостабилизации - температура до 120 ° C

Смазка

Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C

184 (единицы уточняются)

Статическая грузоподъёмность C₀

179 (единицы уточняются)

Предельная частота вращения

5,8 (единицы уточняются)

Предел усталостной нагрузки,

9,7

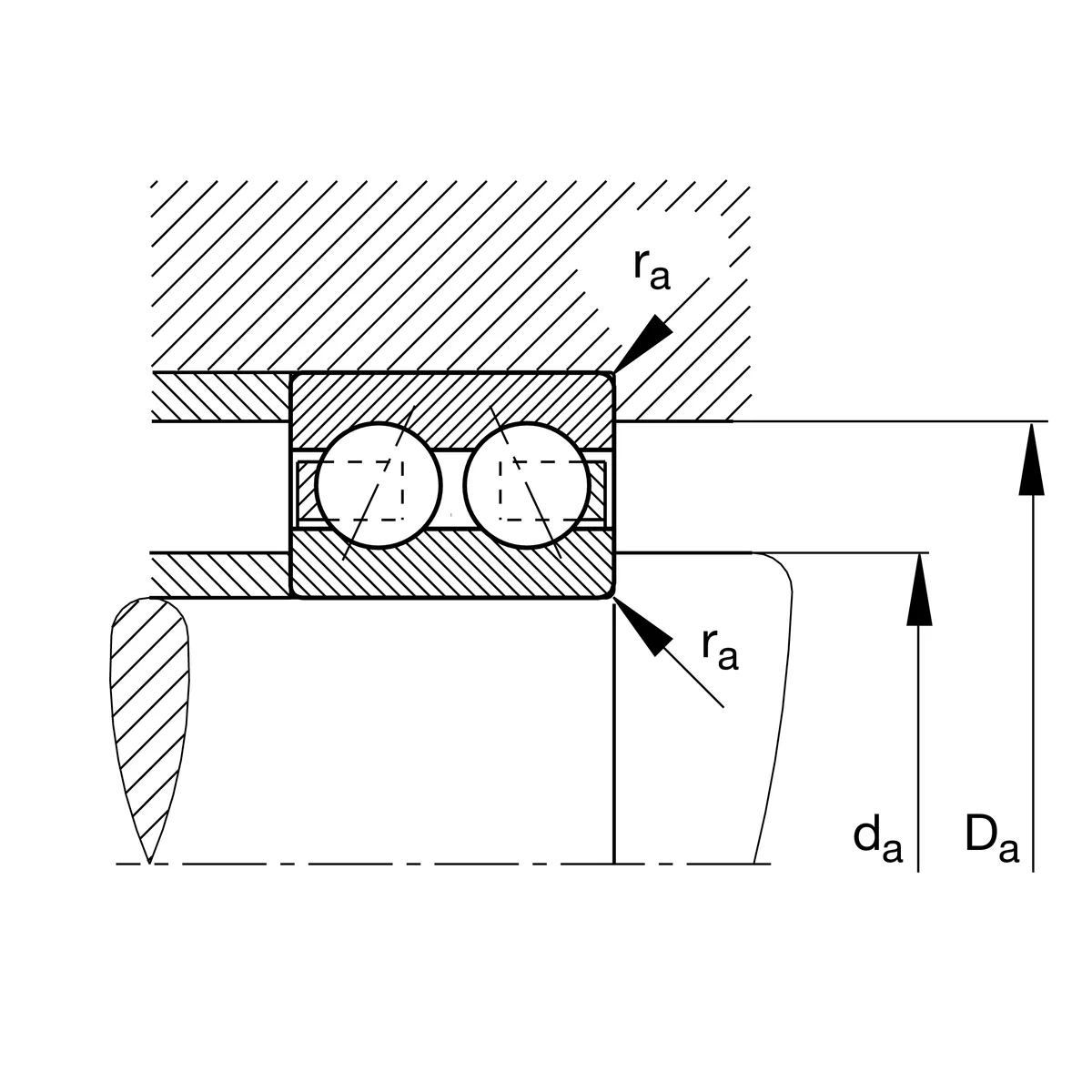

Дополнительные размеры

Мин. диаметр заплечика вала

87

Макс. диаметр заплечика корп

148

Макс. радиус галтелей (ra ma

2,1

Мин. размер монтажной фаски

2,1

Диаметр бортика наружного ко

141,3

Диаметр бортика внутренних к

109,3

Другие параметры

Номер завода производителя

3315-DA-MA

Изменения конструкции

Без внешней модификации

Мин. рабочая температура (Tm

-30

Макс. рабочая температура (T

150

Номинальная тепловая частота

4,35

Раздельное внутреннее / внеш

Разделяемое внутреннее кольцо

Расстояние до вершины конуса

150

Угол контакта (α), °

45
