Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

Однорядный радиальный шариковый подшипник 6309N SKF

Обозначение: 6309N SKF

45 × 100 × 25 ммd × D × B
Нет уплотненияУплотнения
Cn Нормальный внутренний зазорРадиальный внутренний зазор

Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

Количествошт.

Перейти к заявке →

Подобрать замену Найти по этим размерам

Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Для добавления в список включите JavaScript или передайте этот товар через форму заявки.

Характеристики

Размеры

Внутренний диаметр d, мм: 45
Наружный диаметр D, мм: 100
Ширина B, мм: 25

Конструкция

Уплотнения: Нет уплотнения
Радиальный внутренний зазор: Cn Нормальный внутренний зазор
Сепаратор: S - Стальной или стандартный сепаратор
Класс точности: Стандартный класс точности
Исполнение отверстия: C - цилиндрическое отверстие
Термостабилизация: Отсутствие термостабилизации - температура до 120 ° C
Смазка: Стандартная смазка

Нагрузки и скорости

Динамическая грузоподъёмность C, кН: 55,3
Статическая грузоподъёмность C₀, кН: 31,5
Предел усталостной нагрузки, кН: 1,34
Предельная частота вращения, об/мин: 9500
Расчётный коэффициент f₀: 13
Номинальная частота вращения, об/мин: 15000

Дополнительные размеры

Параметр d1: 62,1
Параметр r1, r2 мин: 1,5
Параметр da мин: 54
Параметр ra макс: 1,5
Параметр kr: 0,03
Параметр D2: 86,7
Параметр C: 3,28
Параметр b: 2,7
Параметр f: 2,46
Параметр D3: 96,8
Параметр Db мин: 108
Параметр D4: 106,5
Параметр r0 макс: 0,6
Параметр Ca макс: 5,74
Параметр ba макс: 3

Другие параметры

Также известен как: 7316574600106
Номер завода производителя: 6309N
Специальные условия: Без специальных условий
Изменения конструкции: N - Канавка под стопорное кольцо на наружном кольце
Внутреннее кольцо: 91
Стопорное кольцо: SP 100

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

Масса, кг

Запросить проверку исполнения

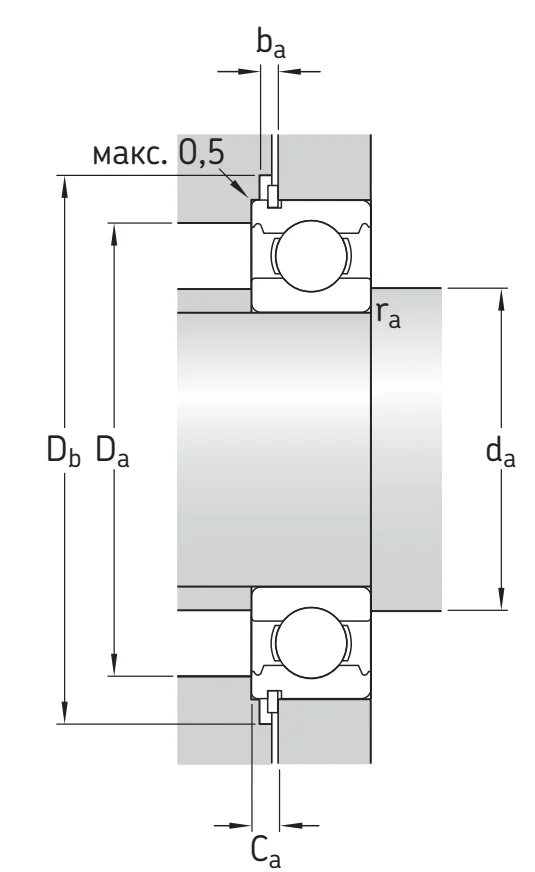

Габаритная схема

d Внутренний диаметр: 45 мм
D Наружный диаметр: 100 мм
B Ширина: 25 мм

Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Однорядный радиальный шариковый подшипник 6309N SKF. Полное обозначение для заказа: 6309N SKF. Габариты d × D × B: 45 × 100 × 25 мм. Уплотнения: Нет уплотнения. Радиальный зазор: Cn Нормальный внутренний зазор. Сепаратор: S - Стальной или стандартный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать 6309N SKF?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
