Цилиндрический роликовый однорядный подшипник N1020-D-K-TVP-SP-XL FAG

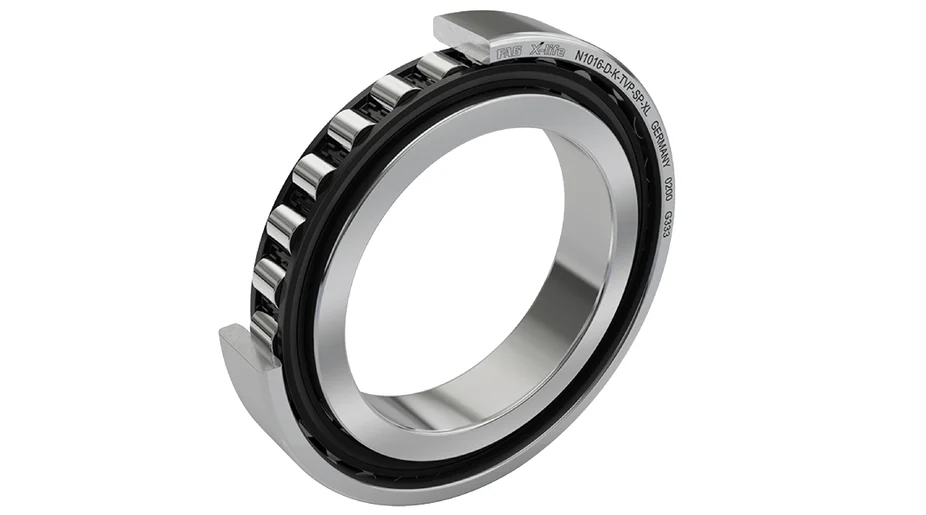

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

FAG — товары бренда

Цилиндрический роликовый однорядный подшипник N1020-D-K-TVP-SP-XL FAG

Обозначение: N1020-D-K-TVP-SP-XL FAG

  • 100 × 150 × 24 ммd × D × B
  • Нет уплотненияУплотнения
  • Cn Нормальный внутренний зазорРадиальный внутренний зазор
Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

шт.
Перейти к заявке →
Подобрать заменуНайти по этим размерам
Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Характеристики

Размеры

Внутренний диаметр d, мм
100
Наружный диаметр D, мм
150
Ширина B, мм
24

Конструкция

Уплотнения
Нет уплотнения
Радиальный внутренний зазор
Cn Нормальный внутренний зазор
Сепаратор
P - Пластиковый формованный сепаратор
Класс точности
SP - Точность выше; чем у P4S
Исполнение отверстия
K - Коническое отверстие 1:12 (стандарт для большинства типов)
Термостабилизация
Отсутствие термостабилизации - температура до 120 ° C

Нагрузки и скорости

Динамическая грузоподъёмность C
99 (единицы уточняются)
Статическая грузоподъёмность C₀
118 (единицы уточняются)
Предел усталостной нагрузки,
17,8
Предельная скорость при конс
7,5
Предельная скорость при смаз
8,8

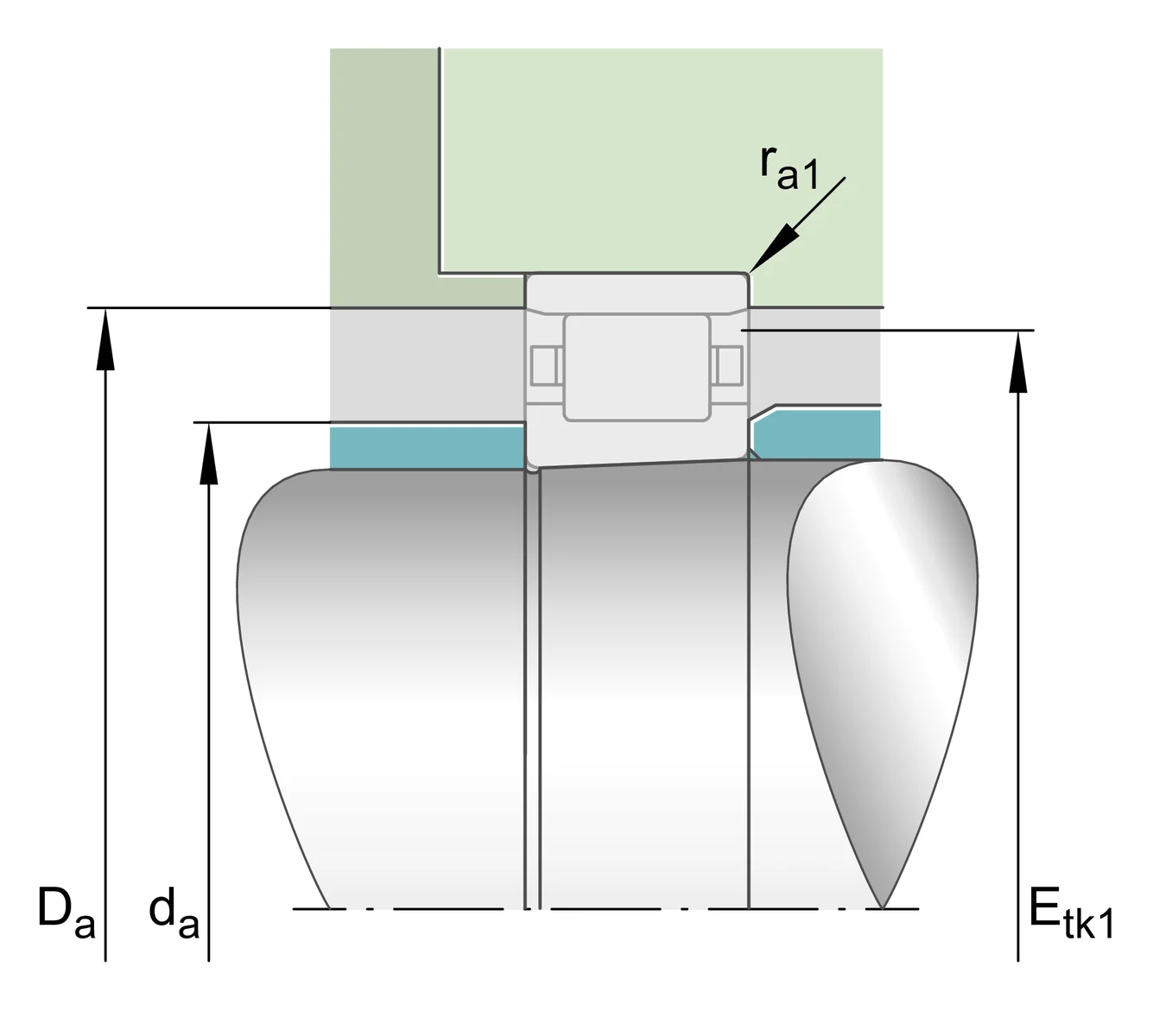

Дополнительные размеры

диаметр плеча вала (da), мм
115
допуск на плечо диаметра вал
h12
диаметр буртика корпуса (Da)
138,5
диаметр корпуса с допуском н
H12
Максимальный радиус углублен
1
Минимальный размер фаски (r1
1,1
Диаметр наружного кольца дор
137
Диаметр шага впрыска min (Et
134,8

Другие параметры

Также известен как
4054369276732 N1020-D-K-TVP-SP
Номер завода производителя
N1020-D-K-TVP-SP-XL
Изменения конструкции
Без внешней модификации
Рабочая температура мин. (Тм
-30
Рабочая температура макс. (Т
120

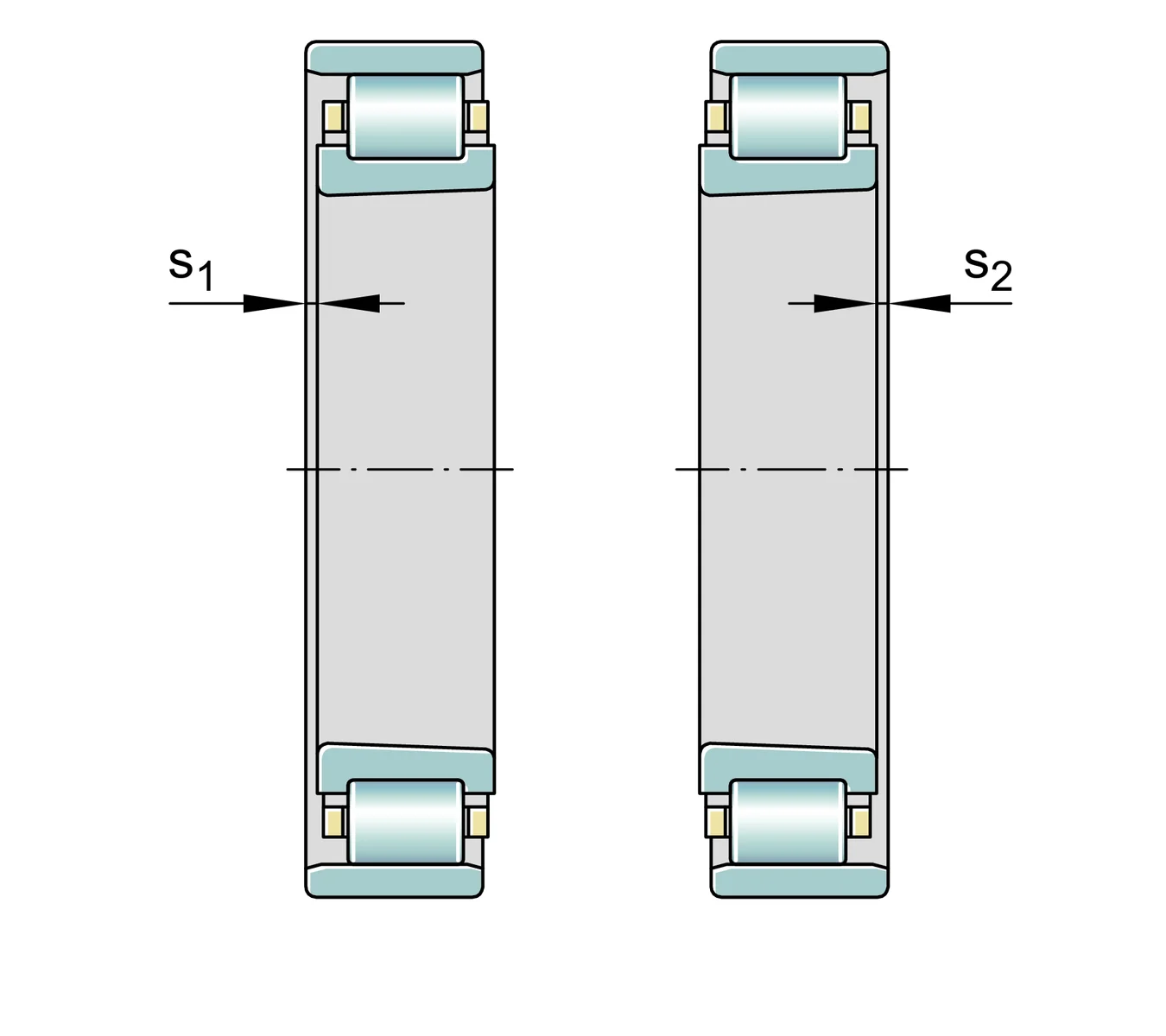

Осевое смещение (s1), мм
4,4
Осевое смещение (s2), мм
4,4

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

  • Масса, кг
Запросить проверку исполнения

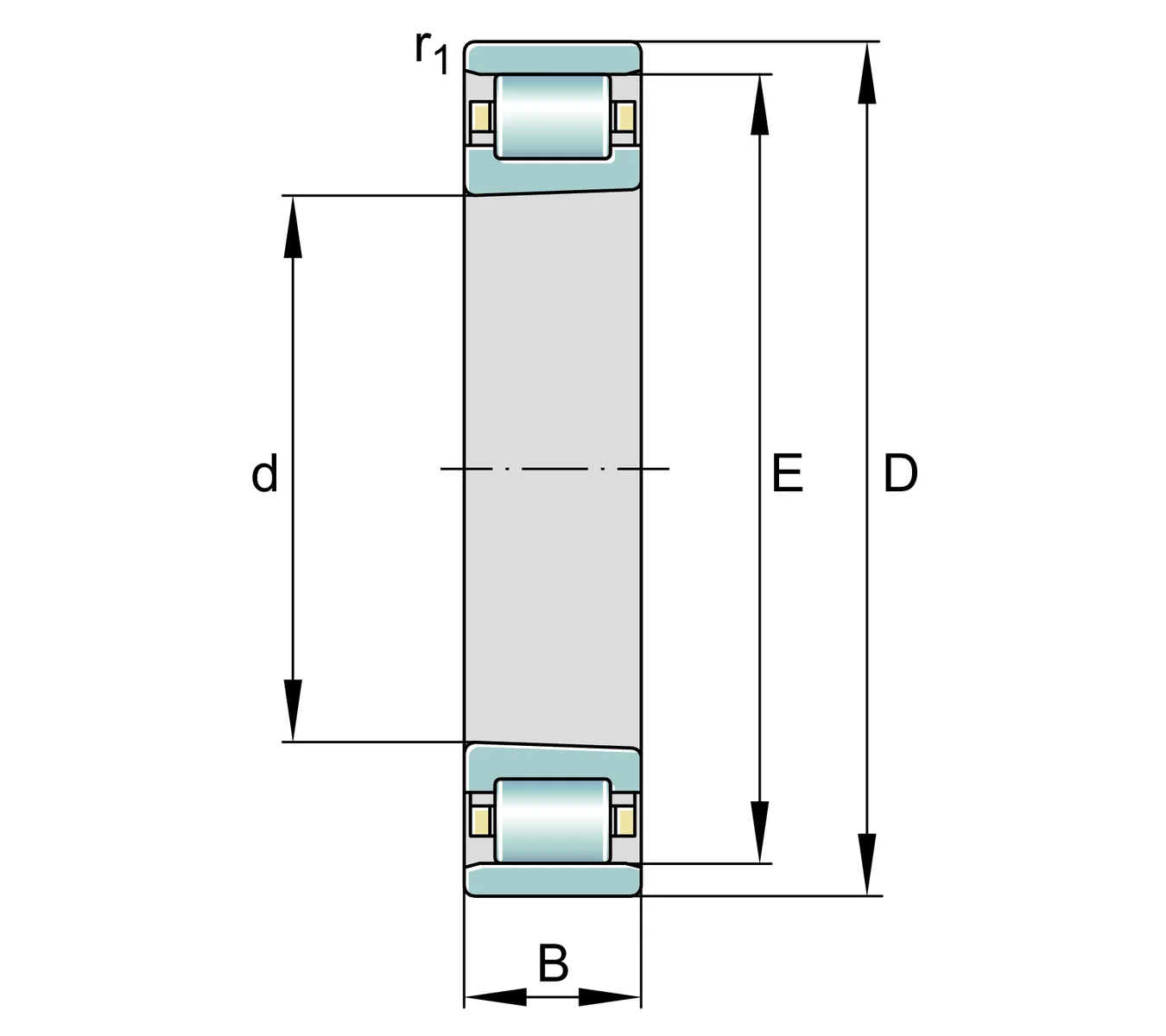

Габаритная схема

DdB
d Внутренний диаметр
100 мм
D Наружный диаметр
150 мм
B Ширина
24 мм
Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Цилиндрический роликовый однорядный подшипник N1020-D-K-TVP-SP-XL FAG. Полное обозначение для заказа: N1020-D-K-TVP-SP-XL FAG. Габариты d × D × B: 100 × 150 × 24 мм. Уплотнения: Нет уплотнения. Радиальный зазор: Cn Нормальный внутренний зазор. Сепаратор: P - Пластиковый формованный сепаратор. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать N1020-D-K-TVP-SP-XL FAG?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
