Шариковый подшипник с четырехточечным контактом QJ304-XL-MPA FAG

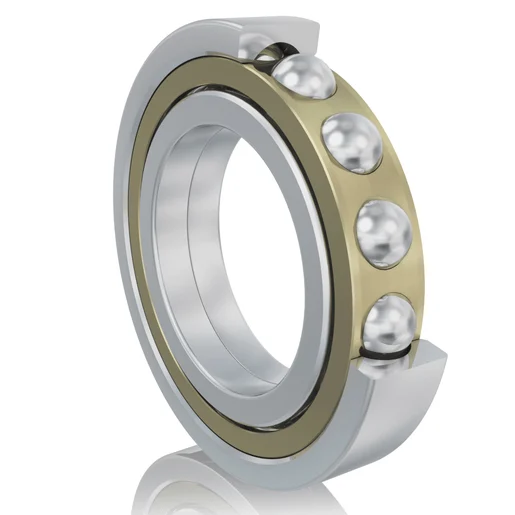

Изображение иллюстрирует тип изделия. Исполнение проверяйте по обозначению, характеристикам и документации.

FAG — товары бренда

Шариковый подшипник с четырехточечным контактом QJ304-XL-MPA FAG

Обозначение: QJ304-XL-MPA FAG

  • 20 × 52 × 15 ммd × D × B
  • Нет уплотненияУплотнения
  • Cn Нормальный внутренний зазорРадиальный внутренний зазор
Цена по запросу

Наличие, срок и условия поставки уточняются в КП.

шт.
Перейти к заявке →
Подобрать заменуНайти по этим размерам
Несколько товаров можно объединить в одной заявке и приложить спецификацию.

Характеристики

Размеры

Внутренний диаметр d, мм
20
Наружный диаметр D, мм
52
Ширина B, мм
15

Конструкция

Уплотнения
Нет уплотнения
Радиальный внутренний зазор
Cn Нормальный внутренний зазор
Сепаратор
MA -Латунный сепаратор с центром на внешнем кольце
Класс точности
Стандартный класс точности
Термостабилизация
Отсутствие термостабилизации - температура до 120 ° C

Нагрузки и скорости

Динамическая грузоподъёмность C
31 (единицы уточняются)
Статическая грузоподъёмность C₀
19,6 (единицы уточняются)
Предельная частота вращения
28,5 (единицы уточняются)
Предел усталостной нагрузки,
1,36

Дополнительные размеры

Мин. диаметр заплечика вала
27
Макс. диаметр заплечика корп
45
Макс. радиус галтелей (ra ma
1
Мин. размер монтажной фаски
1,1
Диаметр бортика наружного ко
41,4
Диаметр бортика внутренних к
30,6

Другие параметры

Также известен как
4012801180788 QJ304-MPA
Номер завода производителя
QJ304-XL-MPA
Изменения конструкции
Без внешней модификации
Мин. рабочая температура (Tm
-30
Макс. рабочая температура (T
150
Номинальная тепловая частота
10,7
Раздельное внутреннее / внеш
Разделяемое внутреннее кольцо
Расстояние до вершины конуса
26
Угол контакта (α), °
35

Параметры для уточнения

В исходных данных есть расхождения. Эти значения нужно подтвердить перед заказом:

  • Масса, кг
Запросить проверку исполнения

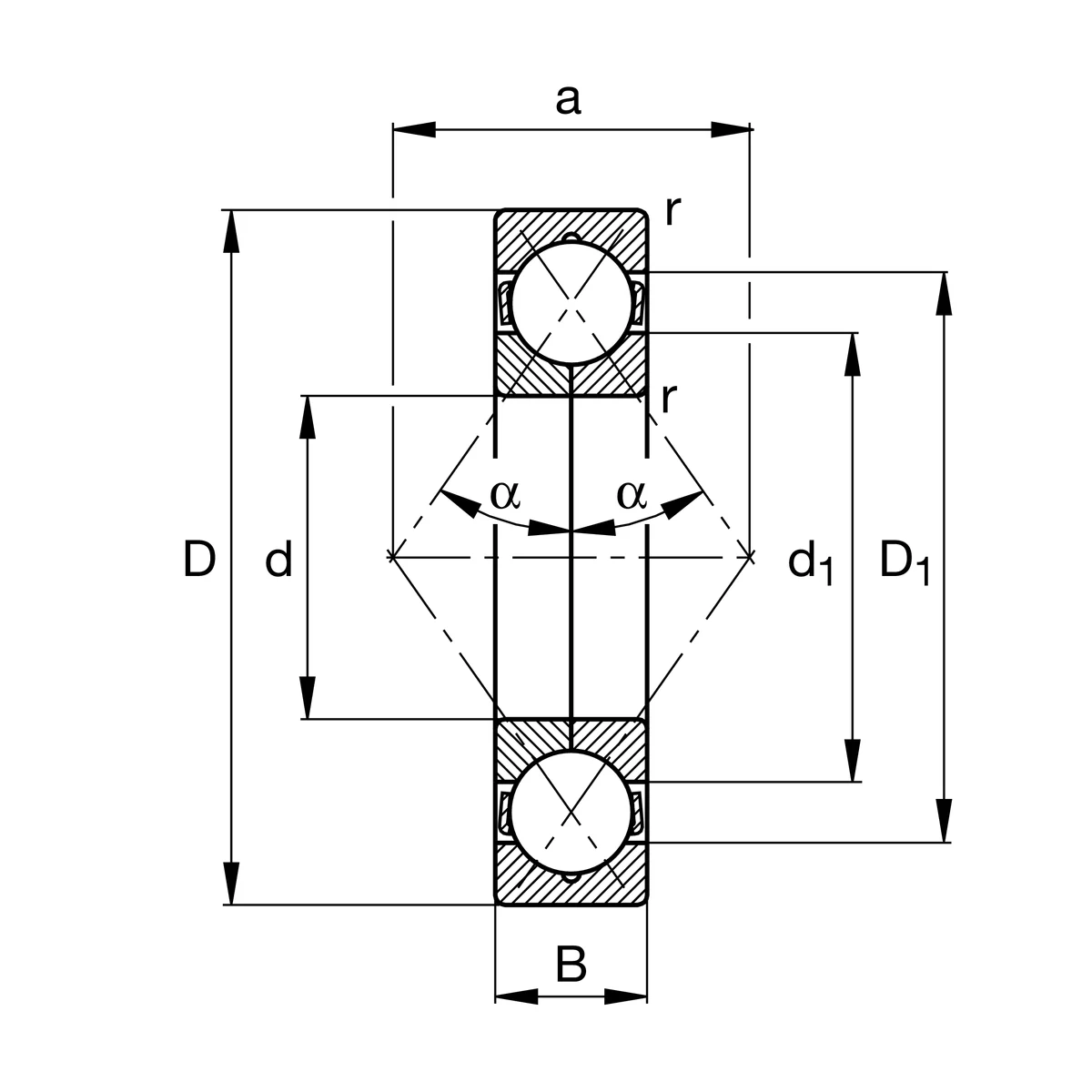

Габаритная схема

DdB
d Внутренний диаметр
20 мм
D Наружный диаметр
52 мм
B Ширина
15 мм
Условная схема без масштаба. Фаски, допуски и детали исполнения сверяйте с чертежом производителя.

Описание

Шариковый подшипник с четырехточечным контактом QJ304-XL-MPA FAG. Полное обозначение для заказа: QJ304-XL-MPA FAG. Габариты d × D × B: 20 × 52 × 15 мм. Уплотнения: Нет уплотнения. Радиальный зазор: Cn Нормальный внутренний зазор. Сепаратор: MA -Латунный сепаратор с центром на внешнем кольце. Для КП укажите количество и город доставки. При замене необходимо сверить полное обозначение, бренд и исполнение с документацией оборудования.

Как заказать QJ304-XL-MPA FAG?

Укажите количество, добавьте товар в запрос КП и сообщите город доставки. При необходимости приложите спецификацию. Цену, срок и условия поставки подтвердим в предложении.
