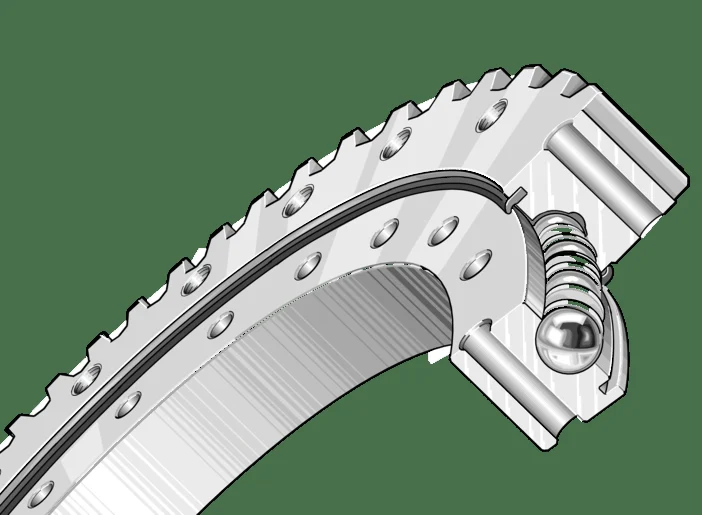

Шариковый подшипник с четырехточечным контактом VA160235-N-ZT INA

Характеристики

Размеры

Внутренний диаметр d, мм

171

Наружный диаметр D, мм

318,6

Ширина B, мм

35

Конструкция

Уплотнения

2L - LS-уплотнение с обеих сторон

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Сепаратор

S - Стальной или стандартный сепаратор

Класс точности

Стандартный класс точности

Термостабилизация

Отсутствие термостабилизации - температура до 120 ° C

Нагрузки и скорости

Динамическая грузоподъёмность C

112 (единицы уточняются)

Статическая грузоподъёмность C₀

210 (единицы уточняются)

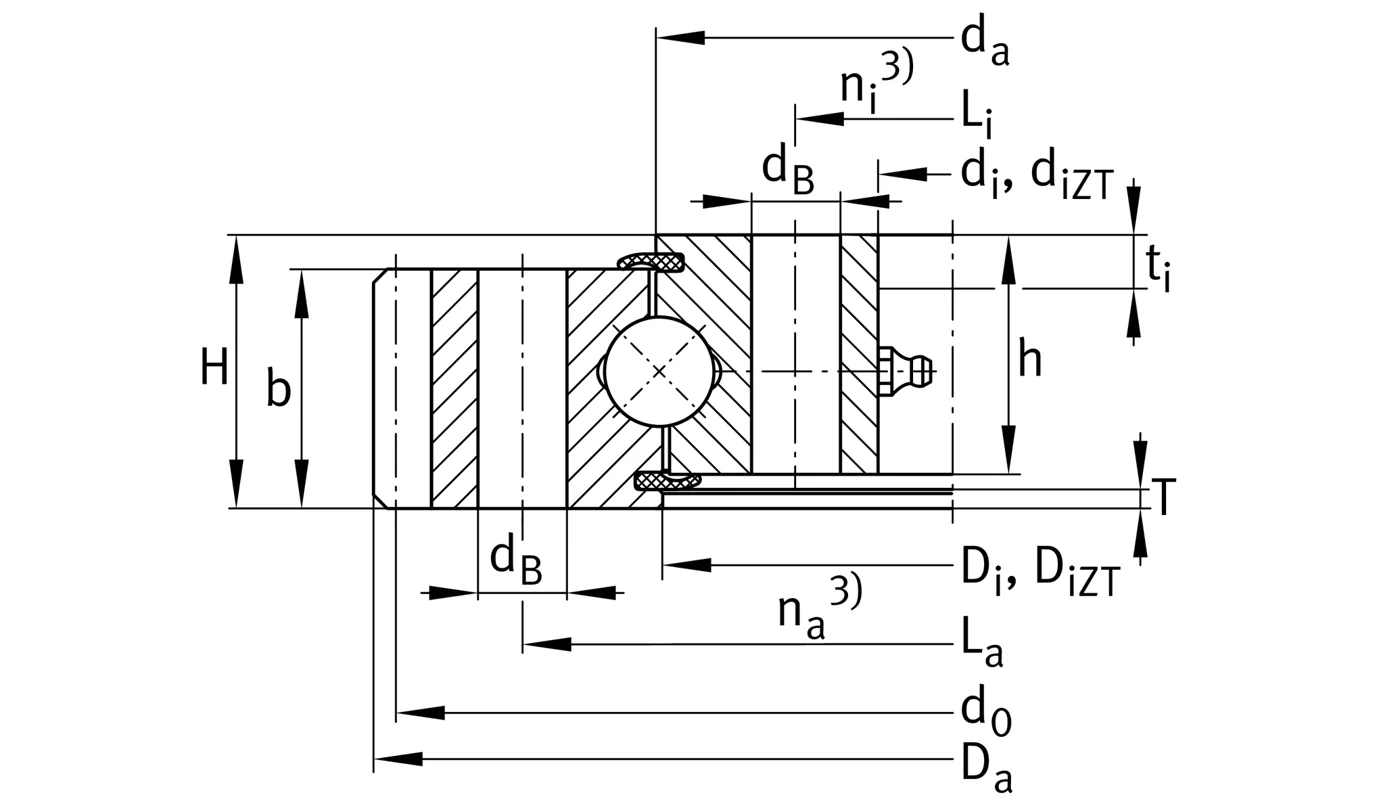

Дополнительные размеры

Наружный диаметр (Da), мм

318,6

Диаметр делительной окружнос

312

Диаметр отверстия (di), мм

171

Ширина наружного кольца (га)

35

Наружный диаметр внутренних

236

Ширина зубчатого венца (б),

35

Центрирующий диаметр внутрен

IT8

Другие параметры

Номер завода производителя

VA160235-N-ZT

Изменения конструкции

Без внешней модификации

Мин. рабочая температура (Tm

-25

Макс. рабочая температура (T

80

Раздельное внутреннее / внеш

Стандарт

Нормальный радиальный зазор,

0,16

Нормальный осевой зазор, мин

0,07

Нормальный осевой зазор, мак

0,26

Макс. радиальная зарядка вин

63

Высота (В), мм

40

Количество зубьев (z)

78

Количество крепежных отверст

12

Высота отдельных колец (hi),

35

Крепежное отверстие (дБ), мм

13

Модуль зубчатого зацепления

4

Макс. сила по критерию устал

11

Макс. прочность по критерию

16,1

Длина центрирующей поверхнос

2,3

Центрирующий наружный диамет

IT8

Длина центрально-поверхностн

6
