Шариковый подшипник с четырехточечным контактом VA160302-N INA

Характеристики

Размеры

Внутренний диаметр d, мм

238

Наружный диаметр D, мм

384

Ширина B, мм

32

Конструкция

Уплотнения

2L - LS-уплотнение с обеих сторон

Радиальный внутренний зазор

Cn Нормальный внутренний зазор

Сепаратор

S - Стальной или стандартный сепаратор

Класс точности

Стандартный класс точности

Термостабилизация

Отсутствие термостабилизации - температура до 120 ° C

Нагрузки и скорости

Динамическая грузоподъёмность C

123 (единицы уточняются)

Статическая грузоподъёмность C₀

270 (единицы уточняются)

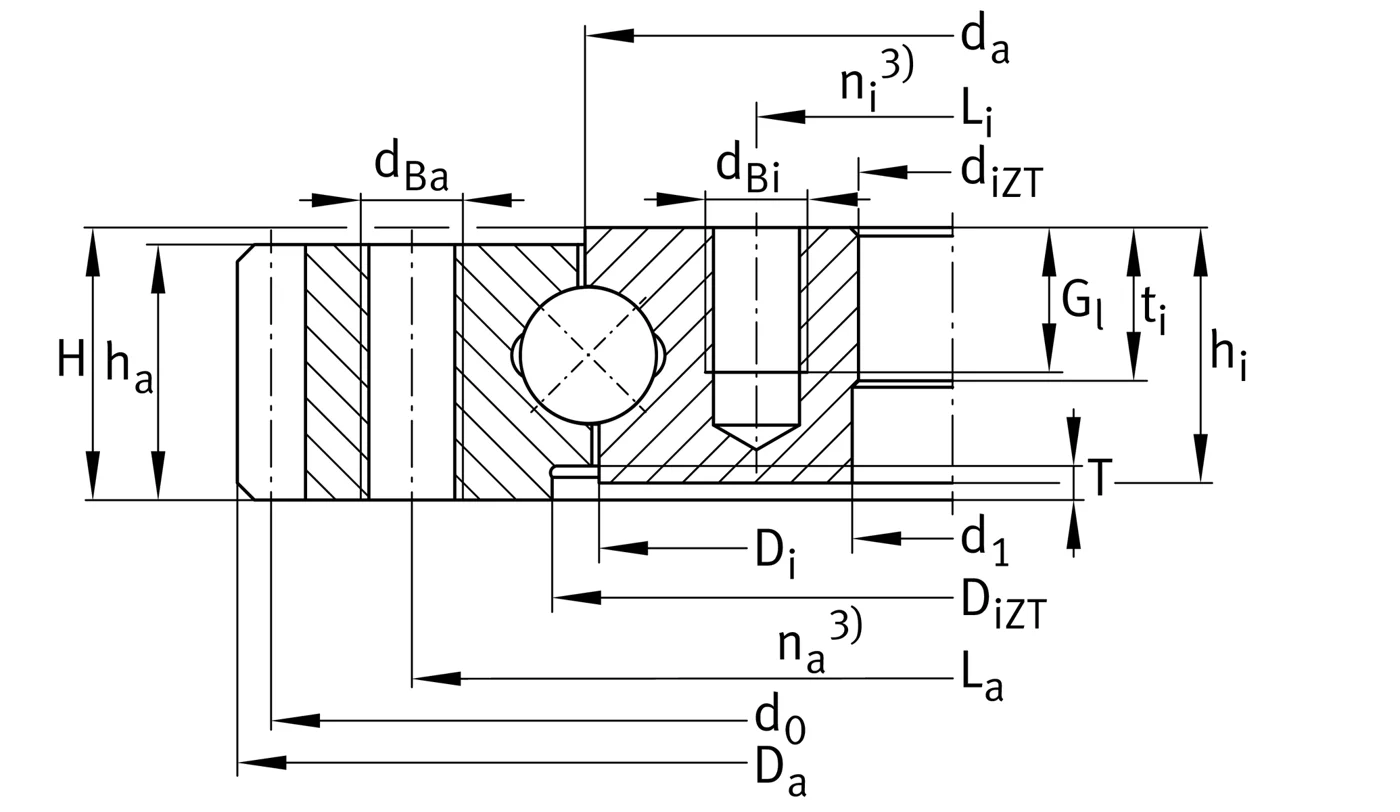

Дополнительные размеры

Наружный диаметр (Da), мм

384

Диаметр делительной окружнос

376

Диаметр отверстия (di), мм

240

Ширина наружного кольца (га)

30

Наружный диаметр внутренних

302,3

Ширина зубчатого венца (б),

30

Диаметр отверстия, верхнее о

0,5

Диаметр подъема, нижний откл

-0,5

Центрирующий диаметр внутрен

238

Центральный диаметр внутренн

-0,07

Центральный диаметр наружног

-0,08

Другие параметры

Номер завода производителя

VA160302-N

Изменения конструкции

Без внешней модификации

Описание по Medias

Поворотные кольцо; четыре точки контакта подшипника с внешними зубьями

Мин. рабочая температура (Tm

-25

Макс. рабочая температура (T

80

Раздельное внутреннее / внеш

Стандарт

Нормальный радиальный зазор,

0,16

Нормальный осевой зазор, мин

0,07

Нормальный осевой зазор, мак

0,26

Макс. радиальная зарядка вин

82,6

Высота (В), мм

32

Количество зубьев (z)

94

Количество крепежных отверст

20

Высота отдельных колец (hi),

30

Модуль зубчатого зацепления

4

Макс. сила по критерию устал

11

Макс. прочность по критерию

16,1

Резьба крепежного отверстия

M12

Глубина резьбы штуцера для м

18

Длина центрирующей поверхнос

3

Центрирующий наружный диамет

310

Длина центрально-поверхностн

18
