Опоры конусной дробилки: подшипники качения и втулки скольжения
Выражение «подшипник конусной дробилки» может обозначать совершенно разные детали. В одной машине основную нагрузку передают бронзовые втулки и опорные поверхности скольжения, в другой применяют специальные роликовые подшипники. Кроме основного механизма, собственные опоры имеет приводной вал. Ошибка в определении узла превращает запрос цены в подбор несопоставимых изделий. Начинать следует с разреза конкретной дробилки и функции детали: радиальная поддержка, осевая опора или привод. Ни обозначение КСД либо КМД, ни диаметр снятого кольца сами по себе не раскрывают конструкцию. Ниже приведён порядок, который помогает описать фактическую сборку без предположений о её устройстве.
Какие схемы опор применяют в разных конструкциях конусных дробилок?

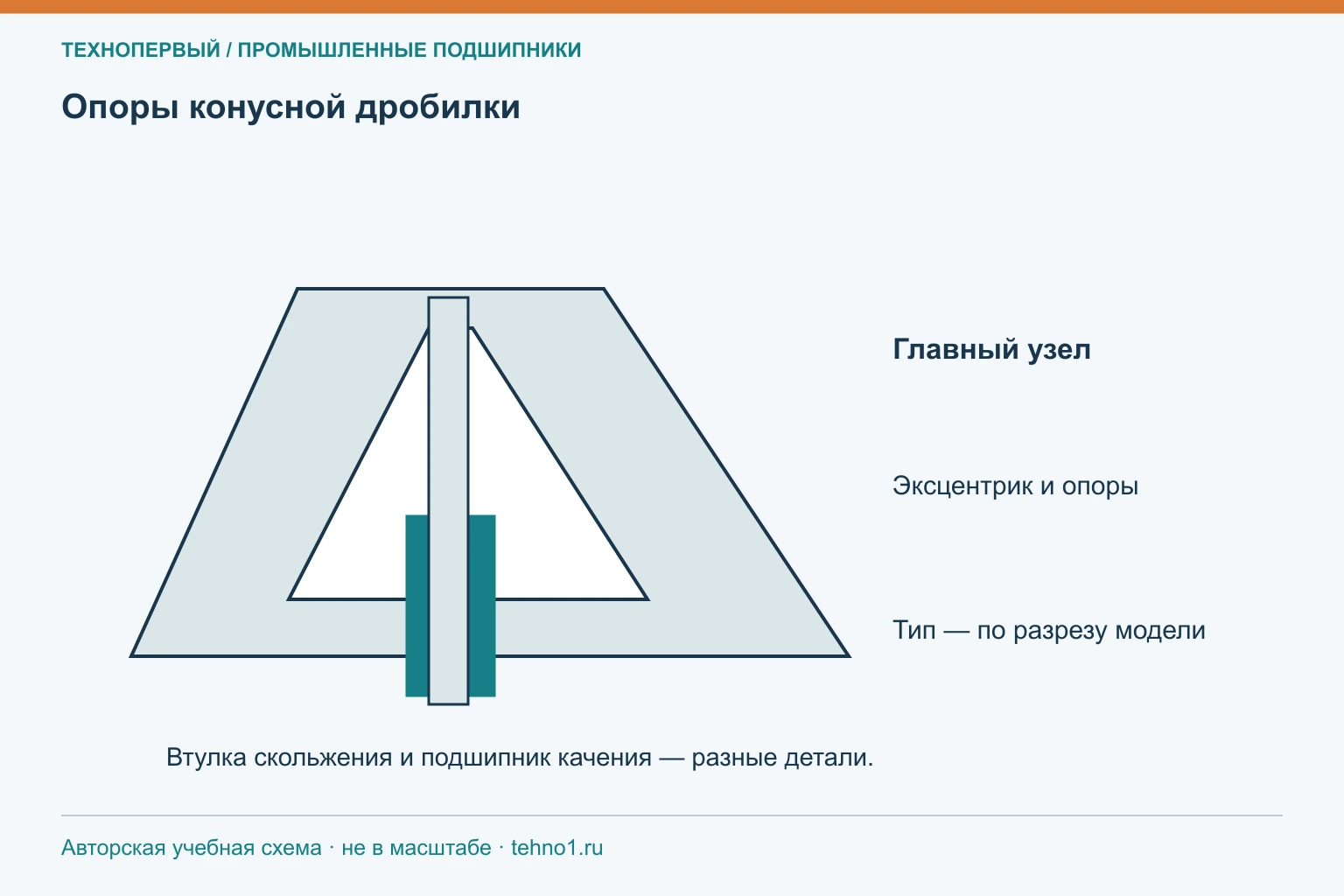

Существуют конструкции с опорами скольжения, где вал и эксцентрик работают через втулки и масляную плёнку, а осевую составляющую принимают предусмотренные опорные поверхности. Есть также конструкции с радиальными и упорными подшипниками качения. Их количество, расположение и специальные исполнения зависят от модели. Отдельно рассматривают вал шестерни: его опоры могут относиться к другому типу, чем главная опора дробящего конуса. Поэтому нельзя переносить схему одного производителя на всю группу конусных дробилок. Для начала нанесите на разрез три пути усилий: от дробящего пространства к раме, от массы подвижной системы к опоре и от привода к эксцентрику. Такая схема показывает, какие детали реально нуждаются в идентификации.
Как отличить втулку эксцентрика от подшипника качения в спецификации конусной дробилки?
Втулка скольжения обычно представлена цельной или разрезной деталью с рабочей цилиндрической поверхностью, иногда с буртом, канавками и отверстиями для масла. У подшипника качения в сборе есть дорожки, тела качения и, во многих конструкциях, сепаратор. В спецификации втулка часто имеет собственный чертёжный номер, материал и размеры после установки; подшипник может быть указан каталожным либо специальным обозначением. Однако слово bearing в иностранном документе охватывает оба принципа работы. Перевод названия не заменяет просмотр разреза. Например, деталь, окружающая эксцентрик и имеющая масляные канавки без роликов, не становится роликовым подшипником из-за названия строки. Для заказа нужно сохранить её чертёжный номер и требования к рабочим поверхностям.
Почему подшипники конусной дробилки нужно подбирать по модели и сборочному узлу?
Одинаковый наружный размер не определяет функцию опоры. Для втулки важны материал, геометрия канавок, монтажная посадка и рабочий зазор после сборки; для подшипника качения — внутренняя конструкция, грузоподъёмность, зазор и точность. Изменение одной детали способно изменить положение эксцентрика или распределение нагрузки между опорами. Поэтому запрос связывают с моделью, серийным номером, номером сборочного узла и редакцией чертежа. Хорошая практика — приложить фрагмент разреза с выделенной деталью и соседними сопряжениями. Тогда поставщик отличит втулку главного вала от втулки эксцентрика, а опору привода от опоры конуса. Размеры используют как контроль идентичности, сохраняя сведения о ранее выполненных ремонтах и замене сопряжённых частей.
Какие данные о системе смазки нужны для проверки деталей опор конусной дробилки?
Для системы масляной смазки описывают марку масла и его вязкостный класс, температуры подачи и возврата, предусмотренные расход и давление, состояние фильтров и охладителя. Важно понимать, где именно контролируются эти параметры: показание на насосе не доказывает достаточную подачу в каждую ветвь. Для втулки скольжения масло образует рабочую плёнку и отводит тепло; загрязнение или ограничение канала меняет условия всего сопряжения. Для подшипника качения также существенны вязкость в рабочей зоне и чистота. Приложите схему каналов и данные о фактических отклонениях. После отказа полезен анализ масла и фильтра, позволяющий отличить поступление внешнего абразива от продуктов износа. Универсальные значения давления и зазора для всех дробилок неприменимы.
Как уточнить детали опор дробилки КСД или КМД без предположения об одинаковом исполнении?
Полное обозначение КСД или КМД дополняют изготовителем, заводским номером, годом и исполнением дробящего пространства. Затем выясняют, менялись ли эксцентрик, главный вал, корпус или приводная сборка. Номер детали из старого паспорта сопоставляют с действующей документацией именно этой машины. Если маркировки нет, составляют эскиз с размерами, расположением буртов, канавок и отверстий; для втулок указывают известный материал и состояние сопряжённой поверхности. Изношенный размер записывают как фактический, не выдавая его за номинал. Совместно рассматривают сопрягаемые детали, потому что восстановленный вал может требовать согласованной ремонтной втулки. До подтверждения чертежа предложение поставщика остаётся вариантом на проверку, а не гарантированным комплектом для всей модели.
Что проверить на практике
| Деталь | Признак конструкции | Данные для заявки |
|---|---|---|
| Втулка эксцентрика | Рабочая поверхность скольжения | Чертёж, материал, канавки, сопряжение |
| Радиальная опора качения | Кольца и тела качения | Полное обозначение, зазор, исполнение |
| Осевая опора | Передаёт усилие вдоль оси | Состав сборки, направление нагрузки |
| Опора приводного вала | Расположена у передачи | Номер узла, крепление, режим вращения |

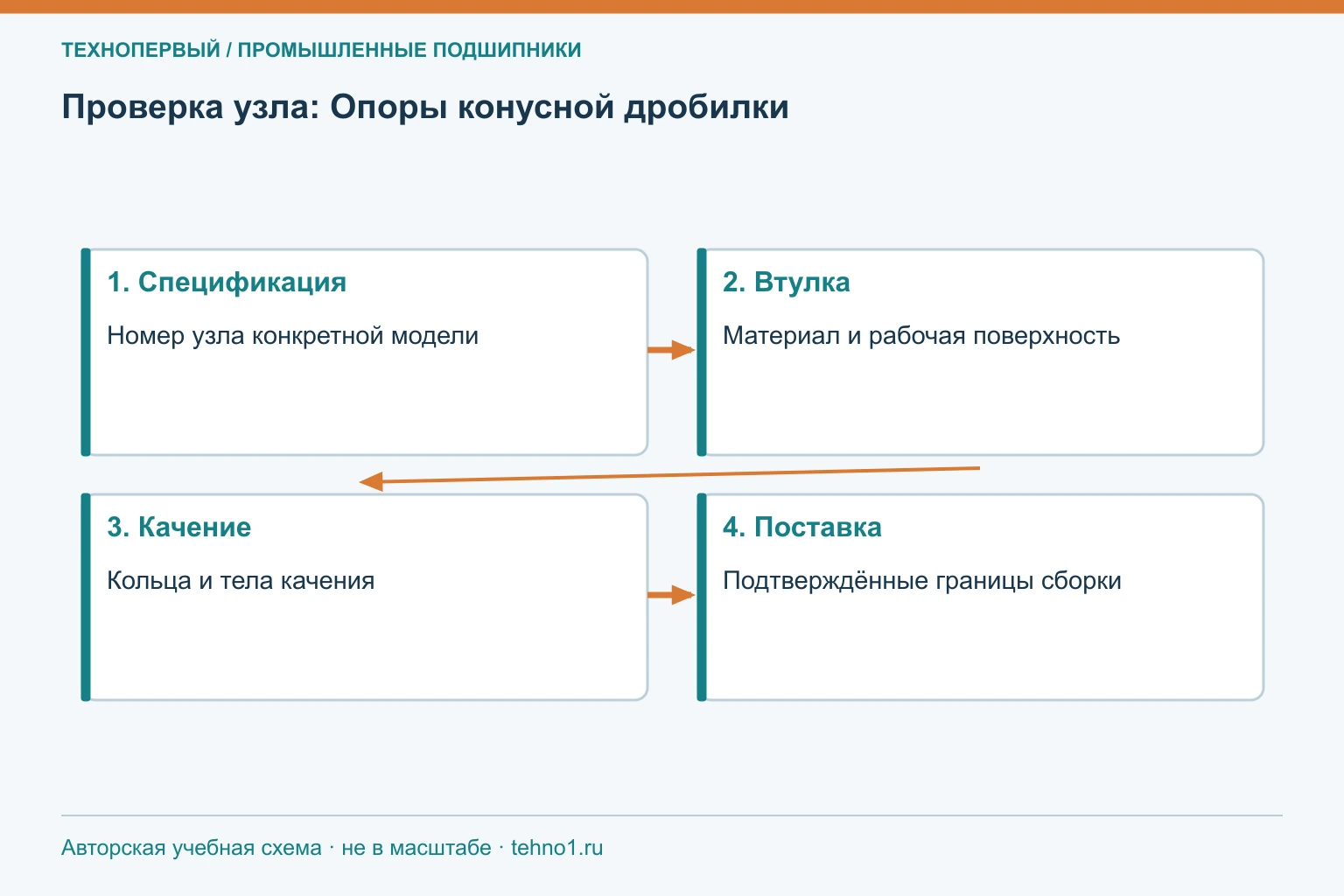

Подготовка к подбору
Подбор деталей конусной дробилки начинается с определения принципа работы каждой опоры. Разделите в ведомости втулки, опорные поверхности скольжения и подшипники качения, затем свяжите их с чертежами конкретной сборки. Для втулок особенно важны сопряжённые размеры и маслоподвод, для подшипников — полное исполнение и схема фиксации. При неизвестной истории ремонта дополните паспорт фактическими измерениями. Это позволит сравнивать предложения по техническому содержанию, а не только по названию машины и внешнему сходству деталей.
