Как заказать подшипники дробилки СМД и проверить предложенный аналог
Запрос «нужны подшипники на СМД» редко содержит достаточно данных для точной поставки. Внутри одного семейства встречаются разные машины, редакции сборок и ремонтные изменения. Кроме того, старые документы могут сохранять сокращённое обозначение без важных признаков исполнения. Чтобы получить сопоставимые предложения, снабжению нужна техническая ведомость, согласованная с фактическим оборудованием. В ней разделяют установленные детали, требования документации и предлагаемые замены. Это позволяет заранее увидеть отсутствующую информацию, а не обнаружить несовпадение при разборке. Рассмотрим, как сформировать запрос, проверить старое обозначение и документировать аналог без утверждения о совместимости только по размерам или общему названию дробилки.
Какие сведения о модели и модификации СМД нужны для заказа подшипников дробилки?
Укажите полную модель и модификацию СМД, изготовителя, заводской номер, год выпуска и номер сборки, к которой относится подшипник. Приложите фото таблички и соответствующую страницу паспорта, если она сохранилась. Затем отдельно перечислите известные изменения: замену вала, корпусов, привода, переход на иной способ смазки. Эти сведения важны даже при сохранении исходного названия машины. Например, после ремонта одной шейки фактическая посадка может отличаться от заводской, хотя стандартный номер подшипника остался прежним. Для каждой опоры полезны фотографии до демонтажа и маркировка снятого изделия. Если часть данных неизвестна, так и отмечают в запросе: отсутствие сведений должно быть видно поставщику и инженеру до подтверждения заказа.
Как составить спецификацию подшипников дробилки по позициям сборочного чертежа?
Ведомость строят по сборочному узлу и позиции чертежа, добавляя понятное описание места установки. На каждую опору записывают полное обозначение, бренд, количество на машину и количество на ремонт. В отдельных колонках указывают отверстие, зазор, сепаратор, уплотнения и сопутствующие детали. Втулки, гайки и элементы стопорения лучше не скрывать в слове «комплект», поскольку состав поставки у предложений различается. Если одинаковый подшипник используется в нескольких местах, сохраняют позиционную раскладку, даже когда коммерчески количество объединено. Рядом с каждым параметром можно указать источник: чертёж, маркировка или измерение. Это помогает быстро отличить подтверждённое требование от предположения и не потерять спорный вопрос при передаче заявки между службами.
Что делать, если номер подшипника дробилки есть только в старой ведомости запчастей?
Старую ведомость рассматривают как исходную зацепку, а не как достаточное подтверждение актуального исполнения. Проверяют её дату, применимость к заводскому номеру и наличие изменений. Обозначение сверяют с маркировкой снятой детали и каталогом того производителя, который указан в документе. При переводе старой системы обозначений учитывают не только размерную серию, но и исполнение колец, сепаратора и зазора. Если суффиксы отсутствуют, их нельзя восстановить уверенно по внешнему диаметру. Полезно запросить архивную расшифровку и сопоставить её с условиями узла. До завершения проверки в ведомости сохраняют исходную запись и отдельную строку предлагаемой современной замены. Это предотвращает незаметную подмену подтверждённой информации предположением при последующих закупках.
Почему при сравнении брендов подшипников дробилки нужно сохранять полное обозначение?
Полное обозначение описывает больше, чем размер: в нём могут быть признаки внутренней конструкции, конического отверстия, зазора, сепаратора, смазочных канавок и специальных требований. Суффиксы разных производителей нельзя переводить механически по одинаковым буквам. Сначала расшифровывают каждое изделие по его собственному каталогу, затем сравнивают технические характеристики. Например, совпадение отверстия, диаметра и ширины не показывает допустимую скорость, грузоподъёмность или конструкцию уплотнения. В предложении поставщика должны присутствовать оба полных обозначения с брендами и объяснение существенных различий. Цена сравнима только после этой проверки. Изделие с иным исполнением может быть допустимой инженерной заменой, но её согласуют осознанно с учётом посадки, смазки, нагрузки и метода монтажа конкретной опоры.
Какие документы и параметры нужно получить для подтверждения аналога подшипника дробилки?
Запросите официальный технический лист или каталог предлагаемого изделия, расшифровку обозначения и таблицу сопоставления с исходной позицией. В сравнении нужны габариты, тип отверстия, грузоподъёмность, зазор, сепаратор, скоростные ограничения и смазочные особенности; для специальных деталей — применимый чертёж. Отдельно уточняют состав поставки, идентификацию партии и документы происхождения по требованиям предприятия. Сертификат качества сам по себе не доказывает конструктивную совместимость. Техническое решение должно объяснять, как изделие работает в имеющемся узле и какие изменения монтажа потребуются. Удобный результат — согласованный лист замены, привязанный к конкретной позиции дробилки. В нём фиксируют ограничения применения, чтобы одобренный вариант впоследствии не распространили автоматически на другие опоры или модификации.
Что проверить на практике

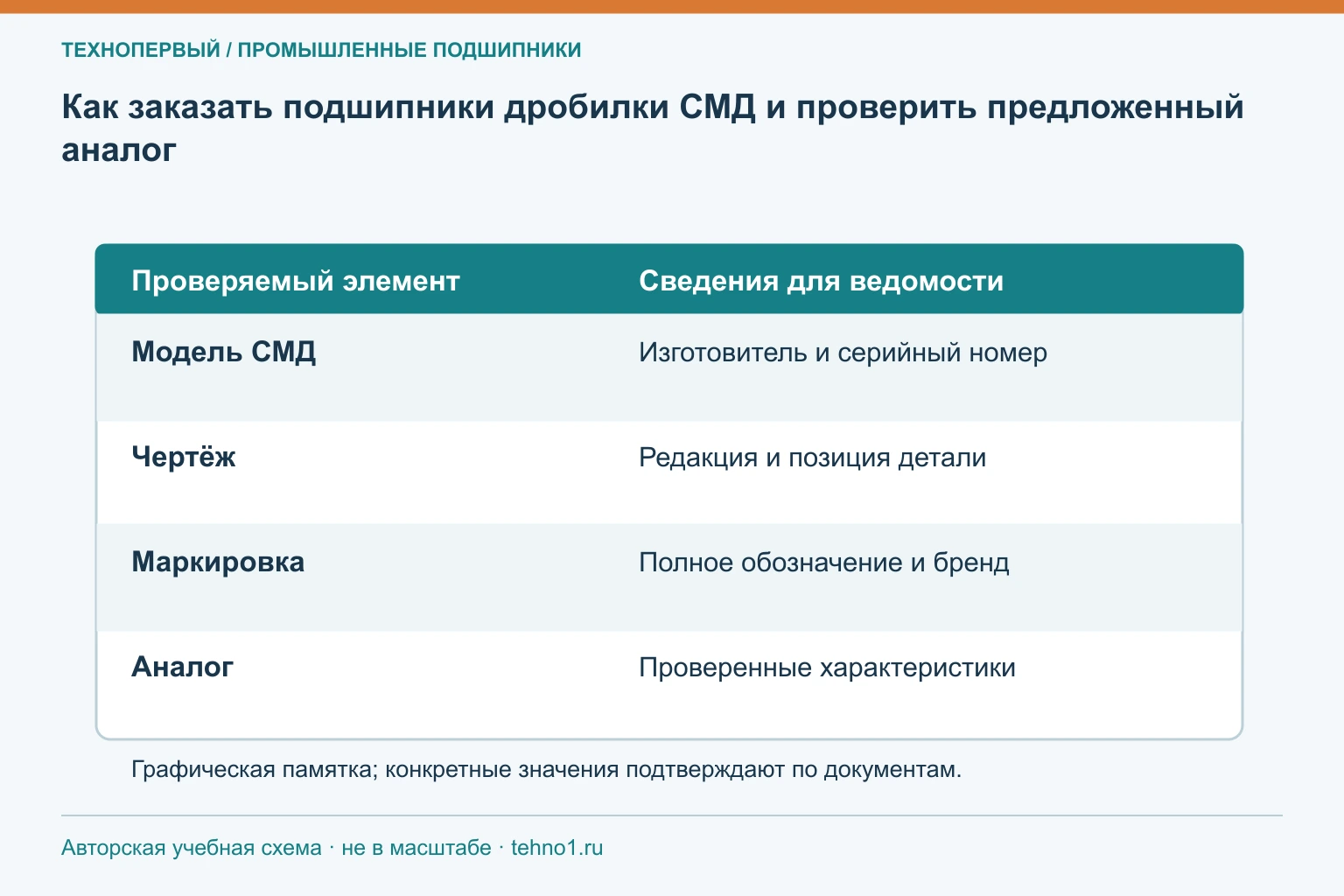

| Блок заявки | Содержание | Что это предотвращает |
|---|---|---|
| Идентификация машины | Модель, номер, год, сборка | Подбор по чужой модификации |
| Исходная позиция | Чертёж, бренд, полное обозначение | Потерю зазора и исполнения |
| Фактическая сборка | Фото, измерения, ремонтные изменения | Повторение устаревшей ведомости |
| Предлагаемая замена | Каталог и таблица различий | Сравнение только по габаритам |
| Комплектность | Втулки, гайки, уплотнения отдельно | Недостачу деталей при монтаже |
Подготовка к подбору
Сильная заявка на подшипники СМД связывает машину, чертёжную позицию, полное обозначение и фактическое состояние узла. Для проверки аналога нужны официальные характеристики обоих изделий и согласованные различия. Сохраняйте исходную маркировку даже после утверждения замены: она обеспечивает прослеживаемость решения. При утрате паспорта начинайте с фотографий, измерений и схемы опор, ясно отмечая неопределённые параметры. Итогом должен стать проверяемый комплект для конкретного ремонта, а не универсальный список деталей на всё семейство дробилок.
