Подшипники планетарного редуктора: сателлиты, водило и выходной вал
В планетарной передаче внешне небольшой подшипник сателлита может работать в более сложных условиях, чем крупная опора выходного вала. Он находится внутри вращающегося механизма, воспринимает реакции двух зацеплений и зависит от точности оси, отверстия сателлита и каналов смазки. Иногда отдельного внутреннего кольца нет: дорожкой качения служит сама ось. Тогда замена только роликов не восстанавливает исправность узла. Чтобы заказать комплект, нужно понимать границы подшипника как сборочной единицы и границы деталей, которые фактически образуют его рабочие поверхности. Такой подход особенно полезен при ремонте промышленных планетарных приводов с высокой нагрузкой и ограниченным пространством внутри ступени.
Какие подшипники и ролики могут стоять в опорах сателлитов планетарного редуктора?
В сателлитах применяют игольчатые роликосепараторные узлы, игольчатые подшипники с кольцами, цилиндрические роликовые и другие исполнения, предусмотренные проектом. Компактная конструкция может использовать обработанную ось в качестве внутренней дорожки, а отверстие сателлита — в качестве наружной. Возможны несколько рядов роликов и специальные упорные элементы для бокового направления. Их наличие нельзя заменять предположением по виду извлечённого сепаратора. Разберите спецификацию на собственно подшипник, ось, втулку, шайбы и детали удержания. Проверьте, входит ли внутреннее кольцо в поставку. Например, каталожный узел с кольцом и узел без кольца могут иметь близкое назначение, но требуют разных диаметров и качества сопряжённых поверхностей. Заказывать их как одну взаимозаменяемую позицию недопустимо.

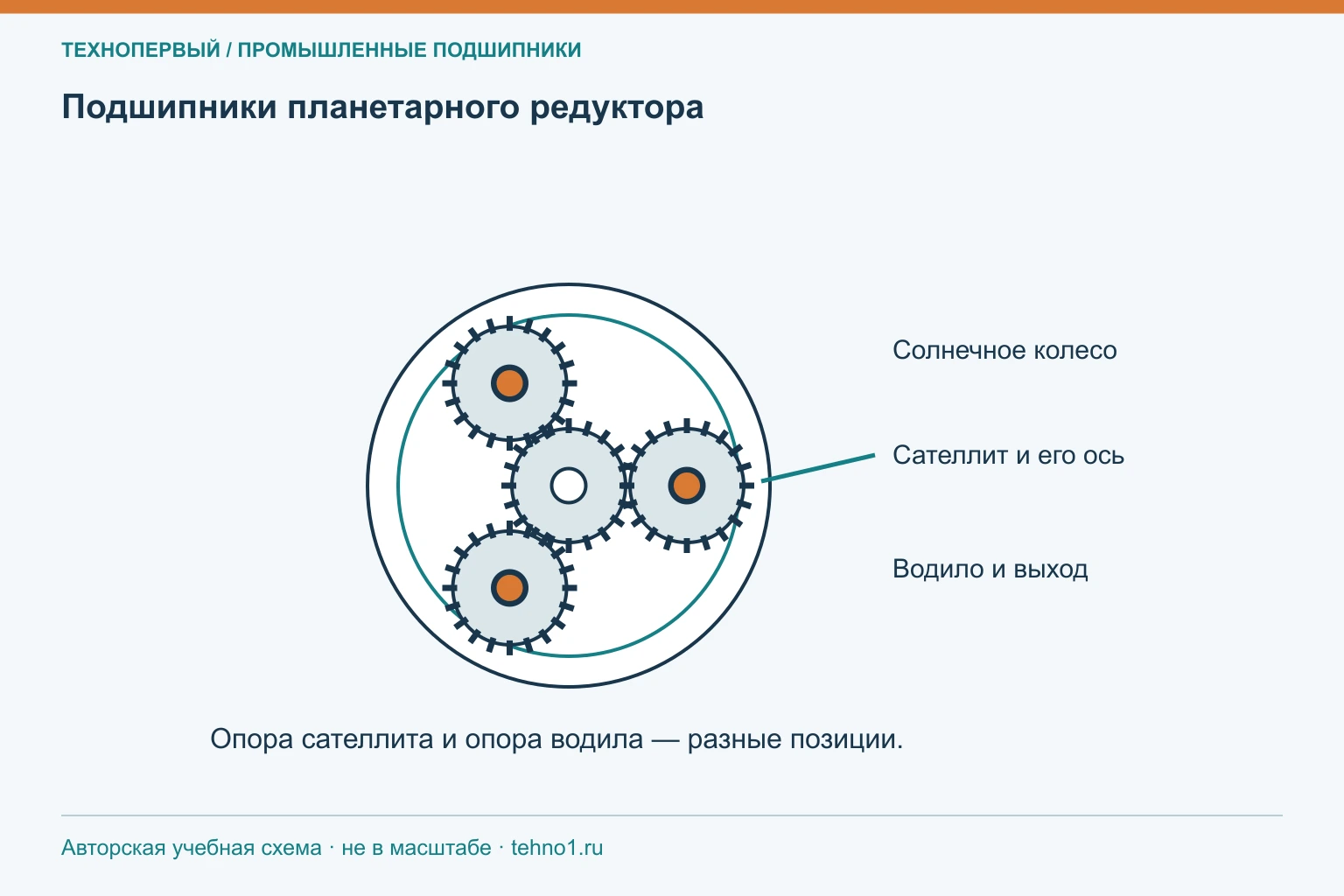

Чем условия работы подшипника сателлита отличаются от опоры водила?
Подшипник сателлита воспринимает реакции от контакта с солнечным и коронным колёсами. Его рабочая скорость определяется относительным вращением сателлита вокруг оси, а не только оборотами водила. Одновременно ось сателлита перемещается вокруг центральной оси передачи, поэтому на распределение нагрузки влияют кинематика, деформации водила и положение деталей. Опора водила, напротив, удерживает общую сборку относительно корпуса и воспринимает результирующие нагрузки, включая внешние силы выходного соединения. Она имеет другую геометрию и условия поступления масла. Практический вывод: одинаковое число оборотов выходного вала не означает одинаковый режим всех подшипников ступени. Для расчётной проверки отдельно задают скорости центральных звеньев и схему закрепления коронного колеса, солнечного колеса и водила, затем получают относительные движения.
Почему одинаковые габариты не подтверждают замену подшипника сателлита?
Габариты показывают, поместится ли деталь в посадочное место, но не описывают длину и профиль роликов, конструкцию сепаратора, рабочий зазор и требования к дорожкам. В нагруженной планетарной ступени важны также краевые напряжения при прогибе оси и распределение нагрузки между рядами. Подшипник с другой внутренней геометрией может изменить контакт даже при совпадении посадочных диаметров. Для узла без колец состояние сопряжённых поверхностей становится частью проверки самой замены. Сравнивают полное обозначение и бренд, тип конструкции, допуски, смазочные отверстия и допустимые режимы. Если исходная деталь имеет специальный индекс, отсутствие его расшифровки означает незавершённую проверку. Оценку нельзя завершать аргументом, что новый сепаратор свободно входит в отверстие сателлита.
Какие данные нужны для подбора игольчатого подшипника планетарной ступени?
Укажите число рядов, диаметр оси, диаметр отверстия сателлита, рабочую ширину и размеры ограничивающих буртов. Уточните, есть ли отдельные кольца и какие поверхности являются дорожками качения. Для последних нужны сведения о материале, термообработке, твёрдости, шероховатости и геометрической точности по чертежу. Из эксплуатационных данных передают схему планетарной ступени, момент, относительные скорости, характер перегрузок и способ подачи масла. По образцу фиксируют маркировку сепаратора и колец, но не измеряют рабочий диаметр через случайно смещённые иглы как окончательный размер. Фотографии должны показывать расположение масляных каналов и осевых шайб. Если ось уже ремонтировалась, отдельно укажите способ восстановления: наружный размер не подтверждает пригодность поверхностного слоя для контакта с роликами.
Как определить необходимость замены осей и втулок вместе с подшипниками сателлитов?
Оси и втулки проверяют как посадочные поверхности либо как дорожки качения — в зависимости от конструкции. Ищут выкрашивание, риски, следы проворота, перегрев, ступеньку износа и повреждения возле масляных отверстий. Измеряют диаметр в нескольких сечениях и направлениях, чтобы отличить общий износ от овальности и конусности. Если ролики работали непосредственно по оси, повреждённая дорожка сохранится после установки нового комплекта и станет причиной повторного отказа. При отдельном внутреннем кольце дополнительно оценивают его посадку и состояние опорных торцов. Решение о восстановлении требует допускаемой технологии и проверки геометрии после обработки. Одновременная замена всех осей не является универсальным правилом, но сохранение явно повреждённой рабочей поверхности несовместимо с полноценным ремонтом.
Что проверить на практике
| Деталь | Рабочая функция | Что измерить или осмотреть |
|---|---|---|
| Ось сателлита | Посадка либо дорожка качения | Диаметр, овальность, поверхностный слой |
| Отверстие сателлита | Посадка кольца либо наружная дорожка | Геометрия, риски, смазочные каналы |
| Ролики и сепаратор | Передача нагрузки, разделение роликов | Полное обозначение, ряды, повреждения |
| Упорная шайба | Ограничение бокового движения | Износ торцов, толщина по чертежу |
| Водило | Положение осей сателлитов | Соосность, деформации, состояние посадок |

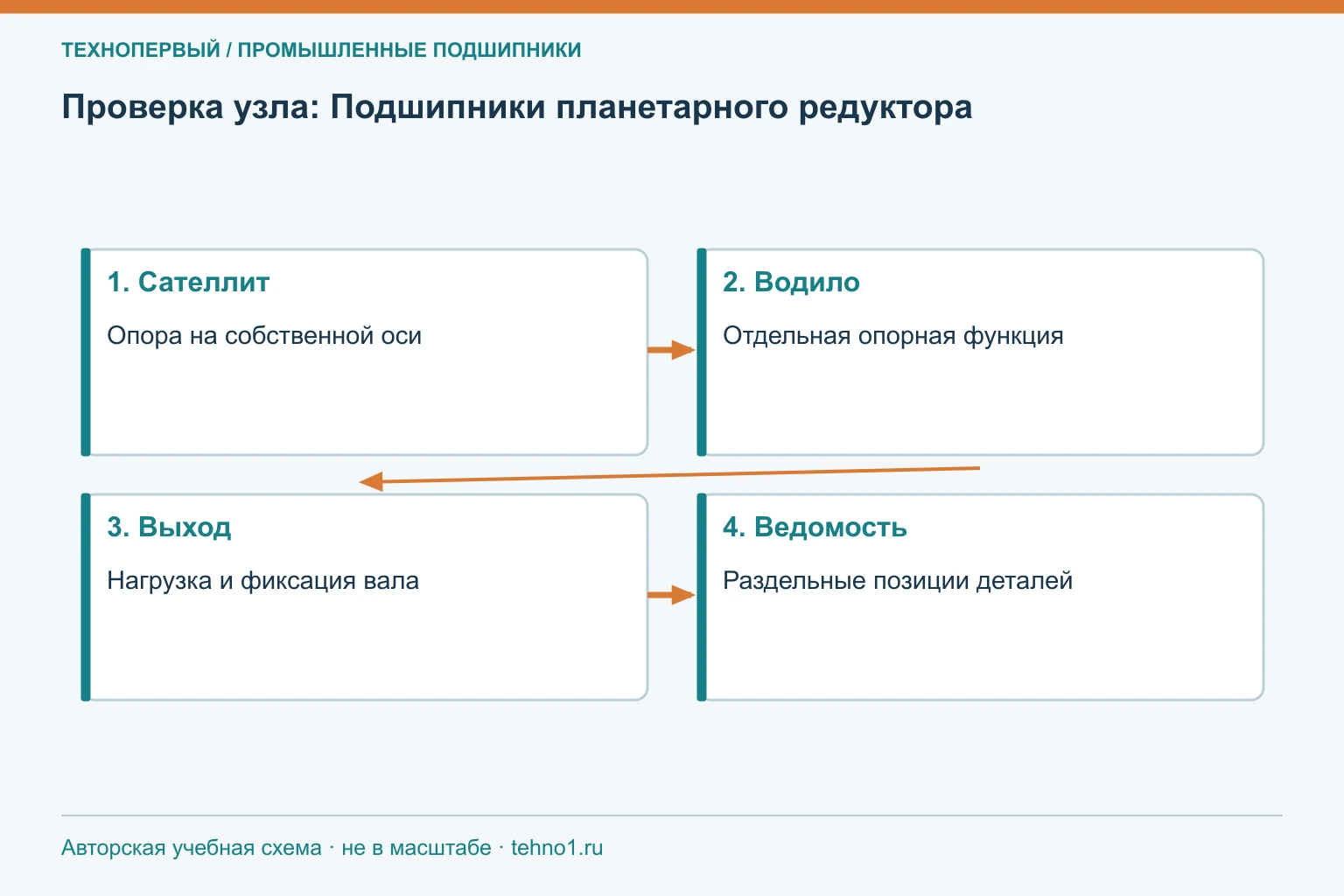

Подготовка к подбору
Подбор опоры сателлита начинается с ответа, какие детали образуют дорожки качения. После этого можно оценивать обозначение, внутреннюю конструкцию и рабочий режим. В ведомость включайте оси, втулки и шайбы отдельными строками с результатами дефектации. Если подшипник работает без колец, контроль поверхности оси так же важен, как проверка самих роликов. Сохраните схему ступени и измерения: они позволяют отличить ошибку комплектования от перекоса, недостаточной смазки или повреждения сопряжённых деталей.
