Как заказать комплект подшипников промышленного редуктора
Закупка комплекта подшипников начинается с идентификации конкретного редуктора, а заканчивается согласованной ведомостью по каждой опоре. Между этими этапами требуется отделить заводскую комплектацию от деталей, установленных при прошлых ремонтах, и установить полный состав поставки. Самая короткая заявка далеко не всегда оказывается самой быстрой: пропущенный суффикс, неуказанная пара или неверное количество обнаруживаются после доставки. Для промышленного предприятия удобнее один раз сформировать понятную карточку узла с шильдиком, схемой валов и документами. Она одинаково полезна для оборудования SEW, FLENDER и отечественных изготовителей, поскольку сохраняет связь каждой детали с её местом и техническими требованиями.
Как составить ведомость подшипников промышленного редуктора для закупки?
Создайте отдельную строку для каждой различающейся опоры: вал, сторона, позиция чертежа, полное обозначение, изготовитель, количество и комплектность. Если одна деталь повторяется, объединяйте количество только после проверки одинакового исполнения. Парные подшипники отмечайте как комплект с заданной ориентацией, а не как две независимые штуки. Наружные и внутренние кольца разъёмных конструкций перечисляйте так, чтобы было понятно, что входит в поставку. Добавьте поле источника данных: спецификация, маркировка образца, подтверждение изготовителя. Полезно иметь отдельный статус «требует проверки», не заполняя неизвестный суффикс догадкой. Тогда поставщик видит точную границу задачи. Итоговую ведомость сверяют с разрезом и фактическим числом опор, чтобы не пропустить скрытый подшипник или повторяющуюся позицию промежуточного вала.
Почему у редукторов одной модели могут различаться подшипники по году и исполнению?
Модельное обозначение описывает семейство изделия, но внутри него могут существовать разные монтажные положения, передаточные отношения, специальные нагрузки и конструктивные редакции. Изготовитель также может менять компоненты в ходе выпуска, сохраняя общее название серии. Дополнительные различия возникают после заводской модернизации или ремонта на предприятии. Поэтому год выпуска полезен, но сам по себе не определяет комплектацию: его сопоставляют с серийным номером и исполнением. Например, два внешне одинаковых агрегата могут иметь разные выходные соединения и допустимые внешние нагрузки. В заявке надо указать все читаемые индексы и приложить документы именно данного экземпляра. Список из соседнего цеха пригоден как отправная точка поиска, однако не заменяет проверку фактической спецификации ремонтируемого редуктора.
Как сверить замену комплекта подшипников SEW, FLENDER или отечественного редуктора по документации?
Свяжите заводской номер редуктора с каталогом запасных частей или спецификацией его исполнения. Затем сопоставьте позицию опоры, OEM-номер детали и полное обозначение производителя подшипника, если оно раскрыто. В сервисах SEW поиск запасных частей привязан к идентификатору изделия; у других изготовителей порядок получения ведомости уточняют по их документации. Для FLENDER и отечественного редуктора применяют тот же принцип прослеживаемости, не перенося номера между брендами. Если предложение содержит замену, запросите перечень сопоставленных характеристик и основание применимости к этой позиции. Различайте замену заводского артикула новой редакцией и подбор стороннего аналога: это разные доказательства. Подтверждение должно относиться к конкретному комплекту и узлу, а не к общей фразе о совместимости редукторов одной мощности.
Какие суффиксы и бренды нужно сохранить в заявке на подшипники редуктора?
Сохраняйте обозначение полностью, включая префиксы, суффиксы, разделители и надписи на упаковке согласованного комплекта. Они могут относиться к зазору, точности, сепаратору, уплотнениям, внутренней конструкции, парности или специальному исполнению. Одни и те же буквы у разных изготовителей не обязаны иметь одинаковое значение, поэтому рядом всегда нужен бренд. Неразборчивую часть лучше сфотографировать и отметить как неопределённую, чем молча убрать. Отдельно фиксируйте маркировку каждого кольца, если конструкция разъёмная. При получении предложения сравнивайте полные строки, а не только базовые цифры. Если поставщик считает отличие допустимым, оно должно быть объяснено через технические параметры узла. Замена марки сепаратора или группы зазора не является простой редакционной правкой закупочной заявки.
Что приложить к запросу, если паспорт редуктора утерян и сохранились только старые подшипники?
Приложите фотографии шильдика и редуктора, схему расположения снятых деталей, маркировку каждого подшипника и измеренные основные размеры. Снимайте надписи при боковом освещении, не разрушая поверхность очисткой; сохраните кольца и сепараторы вместе с метками их места установки. Полезны сведения о скорости, нагрузке, смазке, внешнем приводе и предыдущих ремонтах. Размеры помогают сузить поиск, но не восстанавливают автоматически зазор, точность или специальную внутреннюю геометрию. Если часть маркировки отсутствует, сформируйте список неопределённостей и проверьте доступные архивные документы предприятия. Не смешивайте образцы разных редукторов в одной коробке. Результатом поиска должна стать подтверждённая ведомость с основанием для каждой позиции, а не просто перечень деталей, похожих на снятые по внешнему виду.

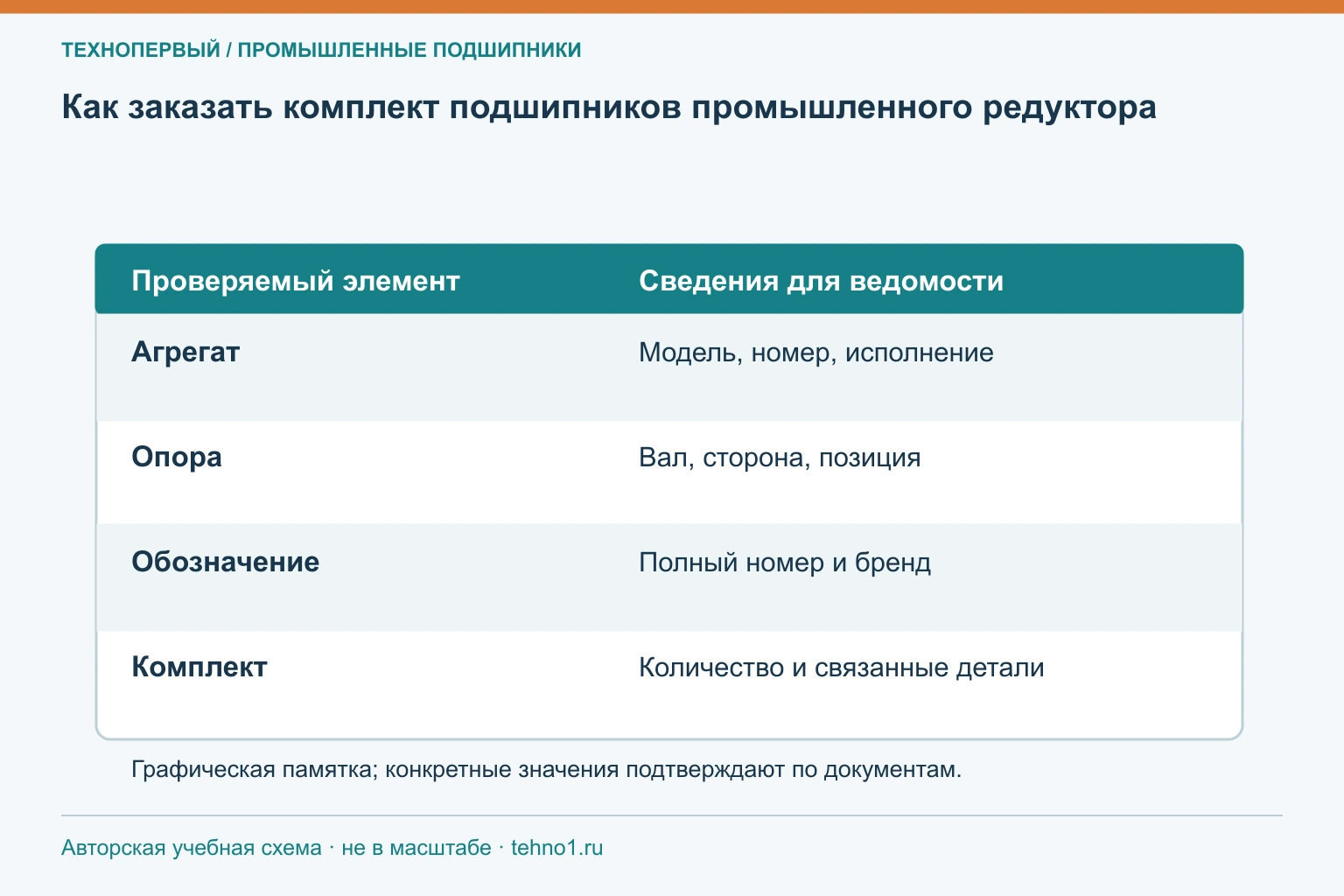

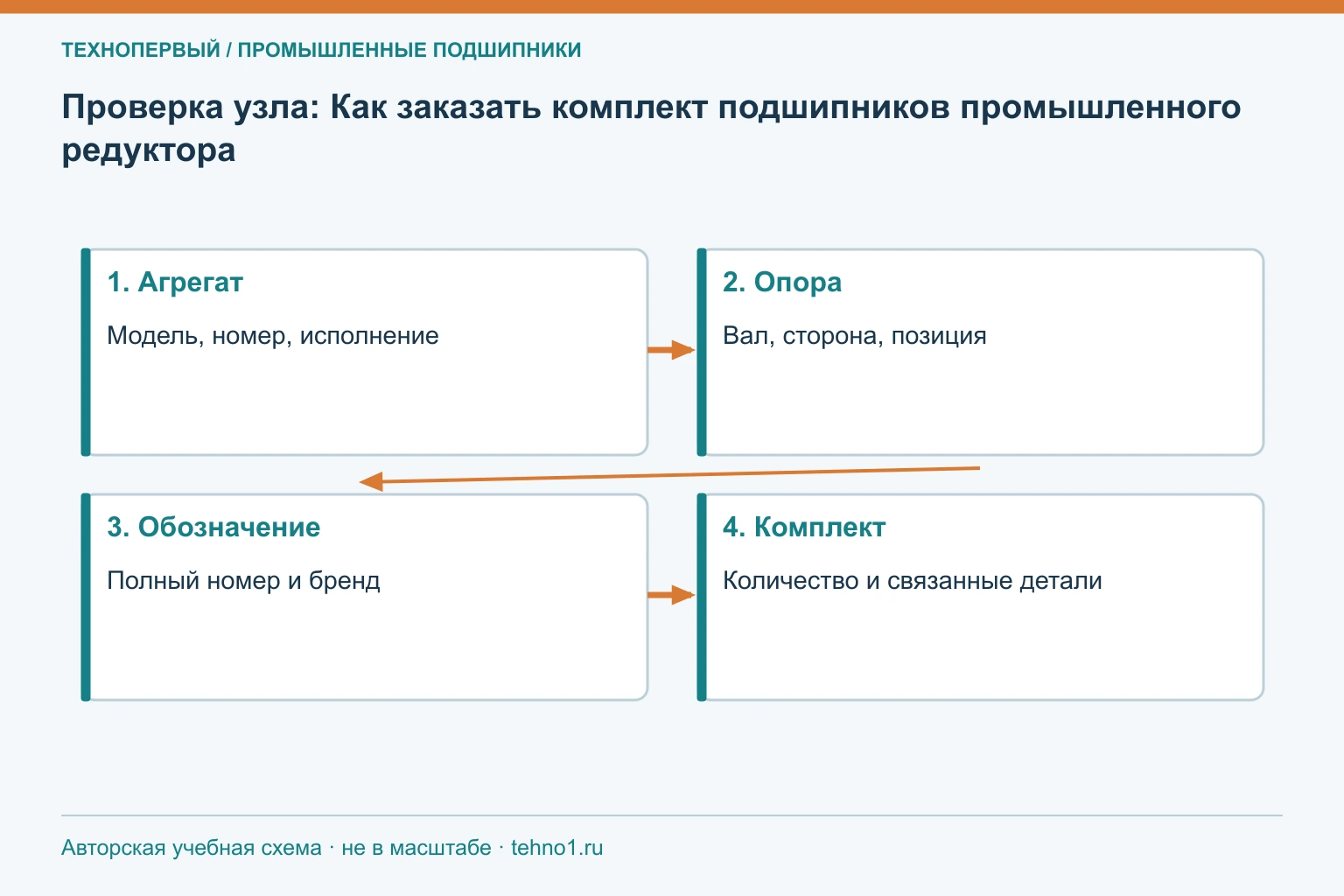

Что проверить на практике
| Поле заявки | Пример формата записи | Зачем нужно |
|---|---|---|
| Агрегат | Изготовитель, модель, заводской номер | Найти исполнение и документацию |
| Место | Промежуточный вал, сторона привода | Исключить смешивание опор |
| Идентичность | Полное обозначение и бренд | Сохранить специальные требования |
| Поставка | Отдельная деталь или согласованный комплект | Проверить количество и состав |
| Основание | Позиция спецификации, фото маркировки | Обеспечить прослеживаемость |
| Неопределённость | Нечитаемый суффикс, неизвестная редакция | Назначить дополнительную проверку |
Подготовка к подбору
Хорошая заявка позволяет проследить путь от серийного номера редуктора до каждой строки поставки. Сохраняйте изготовителя, полное обозначение, сторону установки и состав комплекта. Неизвестные данные отмечайте явно, чтобы их можно было проверить до заказа. Если паспорт утерян, фотографии и измерения становятся материалом для идентификации, но не автоматическим подтверждением аналога. После поставки дополните ведомость фактическими обозначениями и документами: такая карточка уменьшает вероятность повторения ошибок при следующем ремонте промышленного привода.
