Подшипники роторной и молотковой дробилки: вал, ремённый привод и удары

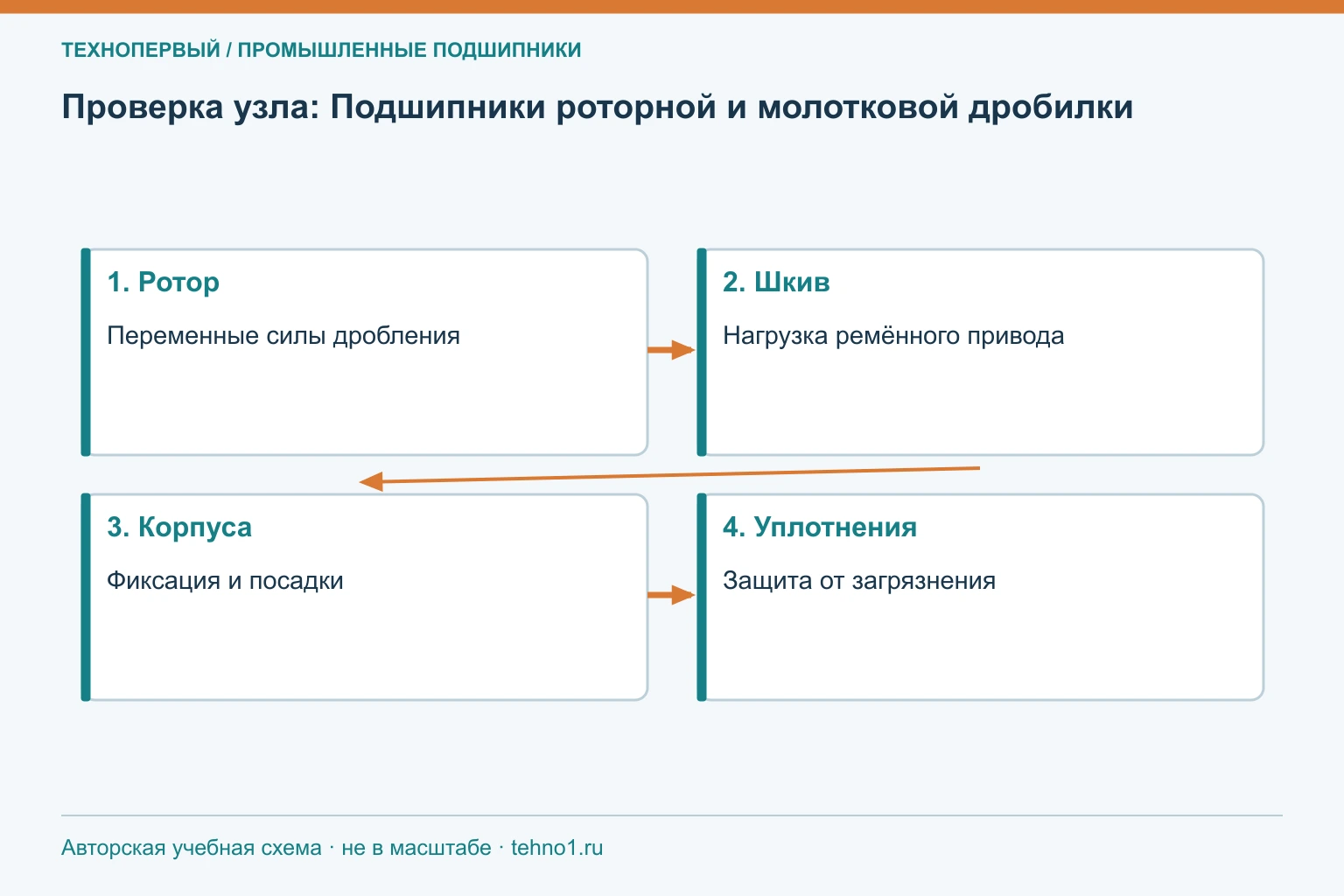

Опоры роторной или молотковой дробилки одновременно воспринимают массу вращающейся системы, усилия привода и переменные реакции при дроблении. После замены молотков или подтяжки ремней условия могут измениться, хотя сам подшипник остаётся прежним. Поэтому повторный отказ не всегда означает ошибку бренда или недостаточный размер. Проверять приходится всю цепочку: ротор, шкив, посадки, корпуса, смазку и защиту от пыли. Для снабжения это означает необходимость собирать заявку вместе с механиком участка. Полная маркировка определяет изделие, а сведения о режиме помогают понять, почему штатное исполнение перестало работать ожидаемым образом и требуется ли техническое изменение узла.
Какие нагрузки на подшипники ротора возникают при ударном дроблении?

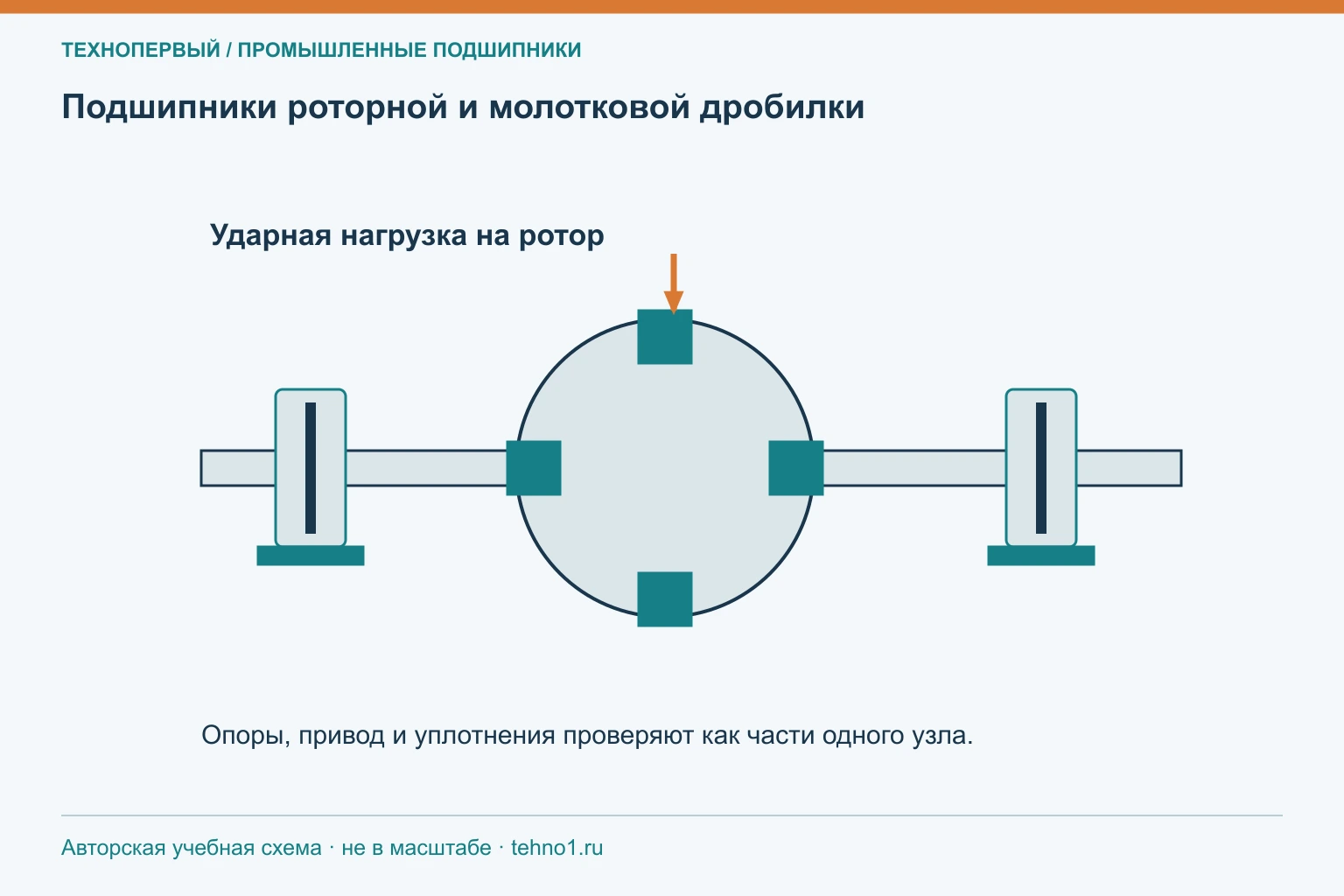

При ударе материала о рабочий орган реакция передаётся через ротор и вал к опорам. Она изменяется во времени и зависит от распределения подачи по ширине, свойств сырья и состояния ударных деталей. Одновременно действуют вес ротора и вращающаяся сила дисбаланса. Неравномерно изношенные молотки или налипший материал способны увеличить эту составляющую без изменения производительности. Для проверки нужны масса и геометрия ротора, скорость, схема опор и сведения о характере ударов. Сферические роликовые подшипники применяются во многих таких узлах, но допустимые нагрузки определяются конкретным исполнением. Сравнение вибрации до загрузки и под материалом помогает разделить влияние вращающейся системы и технологического процесса; окончательный вывод делают по совокупности измерений.
Как натяжение приводных ремней связано с нагрузкой опор роторной дробилки?
Ремни передают момент разностью натяжений ветвей, а радиальное усилие на шкиве определяется их векторным сложением. Поэтому чрезмерная подтяжка увеличивает нагрузку опор даже при прежней мощности двигателя. Особенно чувствительна схема с консольным шкивом: удаление шкива от ближайшего подшипника увеличивает изгибающий момент и меняет реакции обеих опор. Проверяют рекомендованный способ измерения натяжения, соосность шкивов, состояние канавок и комплектность ремней. Разная длина или износ ремней нарушают распределение усилий. Если нагрев появился после обслуживания передачи, зафиксируйте этот факт в диагностике. Ослаблять ремни наугад также неправильно: проскальзывание и рывки создают другие проблемы, поэтому настройку возвращают к данным привода и фактическому состоянию передачи.
Что нужно знать о массе ротора и частоте вращения для проверки подшипников молотковой дробилки?
Масса ротора нужна для определения постоянной части радиальной нагрузки, а частота вращения — для оценки циклов нагружения, скоростных ограничений и влияния дисбаланса. При неизменном дисбалансе увеличение угловой скорости повышает центробежную силу пропорционально её квадрату. Поэтому ускорение машины нельзя оценивать только по запасу мощности двигателя. Сообщите также расстояние между опорами, положение центра масс, диаметр и вылет шкива, массу рабочих органов и режим пусков. После замены молотков важна подтверждённая балансировка сборки по требованиям машины. Массу нельзя автоматически поделить пополам между подшипниками, если компоновка несимметрична. Для расчёта ресурса нужны рабочие и пиковые нагрузки, а не одна паспортная скорость и общий вес оборудования.
Почему закрытое исполнение подшипника не заменяет проверку уплотнений корпуса дробилки?
Уплотнения закрытого подшипника защищают его внутреннее пространство, но не все поверхности опоры. Пыль может попадать в корпус через проход вала, разъём крышки, повреждённую заглушку или смазочный штуцер. Там она загрязняет смазку, повреждает посадки и увеличивает износ соседних уплотняющих элементов. Кроме того, закрытое исполнение может иметь другие скоростные ограничения и требования к пополнению смазки. Поэтому замена открытого подшипника закрытым требует проверки всей сборки. На чертеже проследите путь абразива от камеры дробления к дорожкам качения и отметьте каждый барьер. Состояние защитных колец и поверхностей вала проверяют вместе с корпусом. Исправное заводское уплотнение подшипника не компенсирует отсутствующий наружный лабиринт или неверно установленную крышку.
Какие признаки износа посадок нужно проверить перед заказом новых подшипников ротора?
Признаки неблагополучия включают следы проворачивания кольца, полированную полосу, фреттинг, задиры, ступеньку и неравномерный контакт. Но визуального осмотра недостаточно: измеряют шейку в нескольких сечениях и направлениях, проверяют овальность, конусность и биение относительно принятой базы. Аналогично контролируют отверстие корпуса и опорные торцы. Следы коррозии или загрязнения сначала документируют, чтобы не потерять диагностическую информацию при очистке. Если внутреннее кольцо свободно двигалось на посадке, установка нового подшипника прежнего размера не восстанавливает сопряжение. Способ ремонта вала или корпуса выбирают по расчётной посадке и допустимой технологии. В заявку передают фактические измерения отдельно от номинальных размеров, а решение о восстановлении оформляют до окончательного комплектования ремонта.
Что проверить на практике
| Наблюдение | Возможная связь | Проверяемые данные |
|---|---|---|
| Изменение после подтяжки ремней | Возросшая сила на шкиве | Натяжение, вылет, соосность |
| Вибрация без подачи | Дисбаланс или механическая причина | Балансировка, биение, крепление |
| Изменение только под материалом | Удары и неравномерная загрузка | Подача по ширине, сырьё, состояние ротора |
| Следы движения кольца | Нарушение посадки | Размеры шейки и корпуса по сечениям |
Подготовка к подбору
Запрашивая подшипники роторной дробилки, приложите сведения о скорости, роторе и ремённой передаче вместе с маркировкой старых изделий. При повторном отказе сначала определите, что изменилось в режиме или сопряжениях. Проверка балансировки, посадок и защиты от пыли часто важнее простого увеличения каталожной грузоподъёмности. Новый подшипник должен работать в восстановленной опоре с понятной схемой нагрузки. Результаты измерений и настройки привода полезно сохранить как исходный уровень для последующего контроля после ремонта.
