Подшипники щековой дробилки: эксцентриковый вал и опоры щеки
В щековой дробилке одинаковый внешний вид опор ещё не означает одинаковые условия работы. Одни подшипники удерживают эксцентриковый вал в станине, другие передают его движение подвижной щеке. Между ними различаются направление нагрузки относительно колец, размеры сопряжений и монтажная последовательность. Поэтому закупка начинается с разметки опор на сборочном чертеже, а не с поиска номера по названию дробилки. Такой подход особенно важен для машин, которые уже проходили ремонт: установленный вал или корпус может отличаться от первоначального исполнения. Разберём, какие сведения позволяют связать фактический узел с правильной позицией заявки и избежать повторной разборки после поставки.

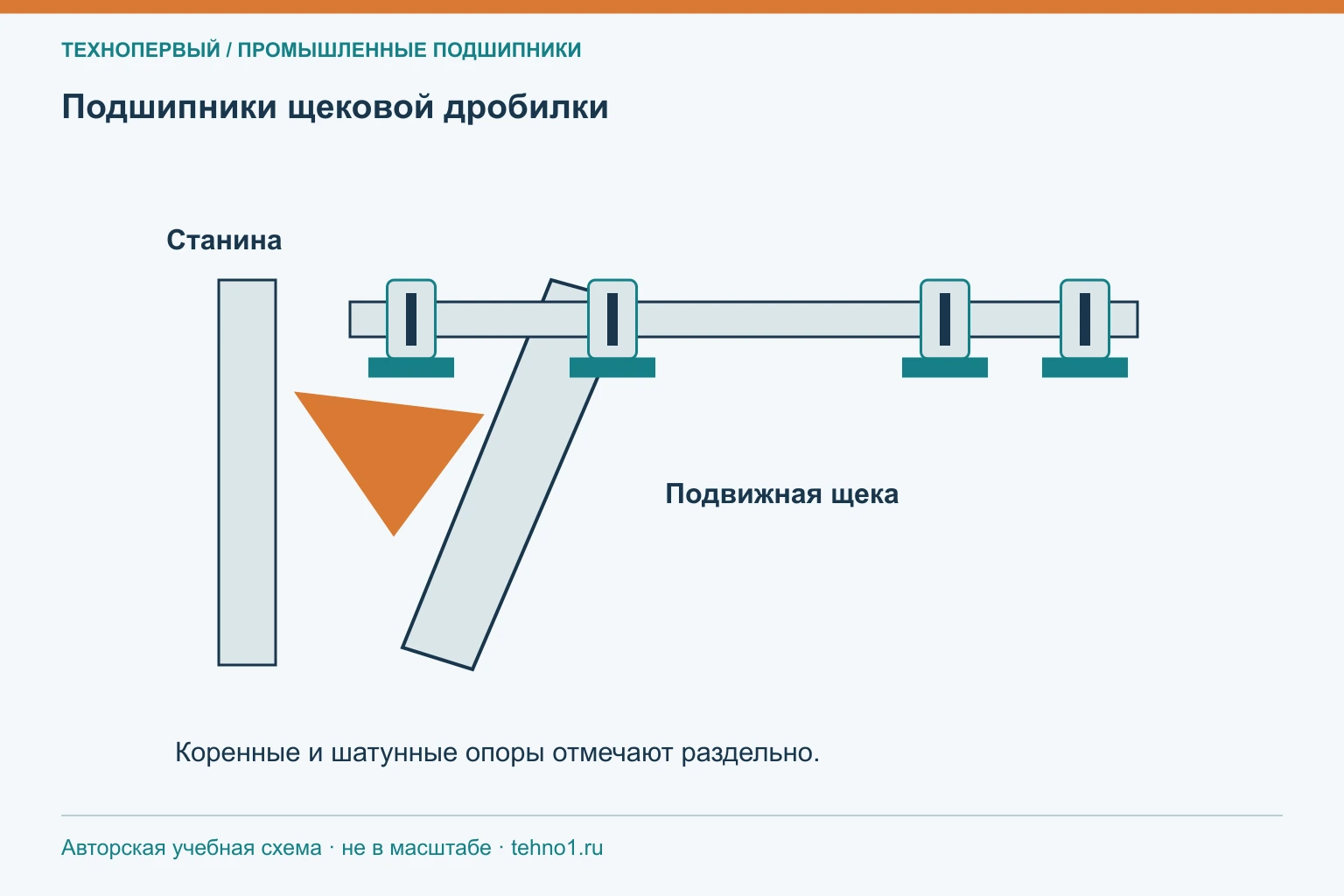

Где расположены коренные и шатунные подшипники щековой дробилки?
В распространённой схеме наружные опоры эксцентрикового вала закреплены в станине: их называют коренными. Внутренние опоры соединяют эксцентриковую часть с шатуном или подвижной щекой; за ними закрепилось название шатунных. Однако расположение следует читать по кинематике конкретной машины, поскольку конструкции щековых дробилок различаются. Найдите на чертеже ось вращения вала, затем корпуса, неподвижные относительно станины, и детали, движущиеся вместе со щекой. Подпишите каждую опору со стороны привода и с противоположной стороны. Практический признак — путь передачи усилия: коренная опора замыкает его на станину, шатунная связывает вал с подвижным механизмом. Термин из старой ведомости без этой привязки недостаточен для закупки.
Какие нагрузки определяют выбор подшипников эксцентрикового вала щековой дробилки?
Основную роль играют переменные радиальные усилия дробления, инерция подвижных деталей и возможные кратковременные перегрузки. К ним добавляется нагрузка от приводного шкива, если он установлен на валу. Для расчёта важно знать не только среднюю производительность, но и размер питания, частоту вращения, характер загрузки и положение шкива относительно опор. При неравномерной подаче краткие пики могут существенно отличаться от обычного режима. Сферические роликовые подшипники часто применяют благодаря высокой радиальной грузоподъёмности и способности воспринимать ограниченный перекос. Это не делает их нечувствительными к прогибу вала или деформации корпуса. Требуются проверка статической нагрузки, расчёт ресурса и согласование допустимого перекоса с уплотнениями и посадочными деталями.
Почему подшипники разных опор щековой дробилки нельзя объединять в одну позицию заявки?
Отдельная позиция сохраняет связь между подшипником, посадочным местом и его функцией. Даже при совпадении базового номера могут различаться отверстие, внутренний зазор, сепаратор или специальные требования к исполнению. В эксплуатации также встречаются ремонтные изменения одной стороны, которых нет у второй опоры. Если объединить всё в строку «подшипники дробилки — комплект», поставщик не увидит этих различий. Сначала составьте четыре строки для типовой четырёхопорной схемы и укажите фактическое количество для каждой позиции. После проверки полностью одинаковые изделия можно сгруппировать для цены, сохранив распределение по местам установки. Это позволяет комплектовать ремонт поэтапно, контролировать остатки и установить, какая именно опора повторно отказала после замены.
Какие сведения о посадке, зазоре и сепараторе нужны для замены подшипника щековой дробилки?
Нужны полная маркировка с производителем, форма отверстия, исходный зазор и характеристики сепаратора, указанные для данного исполнения. Отдельно фиксируют посадку кольца на вал и в корпус, способ осевого крепления, наличие втулки и гайки. Натяг изменяет размеры колец и уменьшает внутренний зазор; рабочее значение дополнительно зависит от разности температур. Поэтому увеличение зазора нельзя назначать только по слову «дробилка». Для конического отверстия проверяют метод контроля продвижения на посадке и остаточного зазора по документации выбранного производителя. Материал сепаратора оценивают вместе с его конструкцией и режимом работы. В заявке полезно приложить протокол измерений посадочных мест, чтобы новый подшипник не оказался установлен в изношенное сопряжение.
Как проверить обозначение подшипника щековой дробилки СМД по конкретной модификации?
Сначала перепишите полное обозначение СМД, заводской номер, год изготовления и данные изготовителя с таблички. Затем сопоставьте каталог деталей с номером сборки эксцентрикового вала: у машин с похожим названием могут различаться редакции узлов. Снятый подшипник фотографируют с двух сторон, отдельно снимают маркировку и сохраняют сведения о том, где он стоял. Измерения отверстия, наружного диаметра и ширины помогают проверить соответствие, но не восстанавливают утраченные суффиксы. Если паспорт расходится с фактической сборкой, приоритет имеет инженерная проверка изменений, а не автоматическое повторение старой закупки. До согласования спорную позицию отмечают как требующую уточнения; размеры, бренд и исполнение документируют раздельно в рабочей ведомости.
Что проверить на практике
| Опора | Что привязать к позиции | Что проверить дополнительно |
|---|---|---|
| Коренная, сторона привода | Корпус станины и конец вала | Шкив, посадку кольца, осевое крепление |
| Коренная, противоположная сторона | Второй корпус станины | Возможность предусмотренного осевого перемещения |
| Шатунная, первая | Эксцентриковую шейку и сборку щеки | Зазор после монтажа, подвод смазки |
| Шатунная, вторая | Вторую внутреннюю опору | Совпадение исполнения с первой, уплотнения |

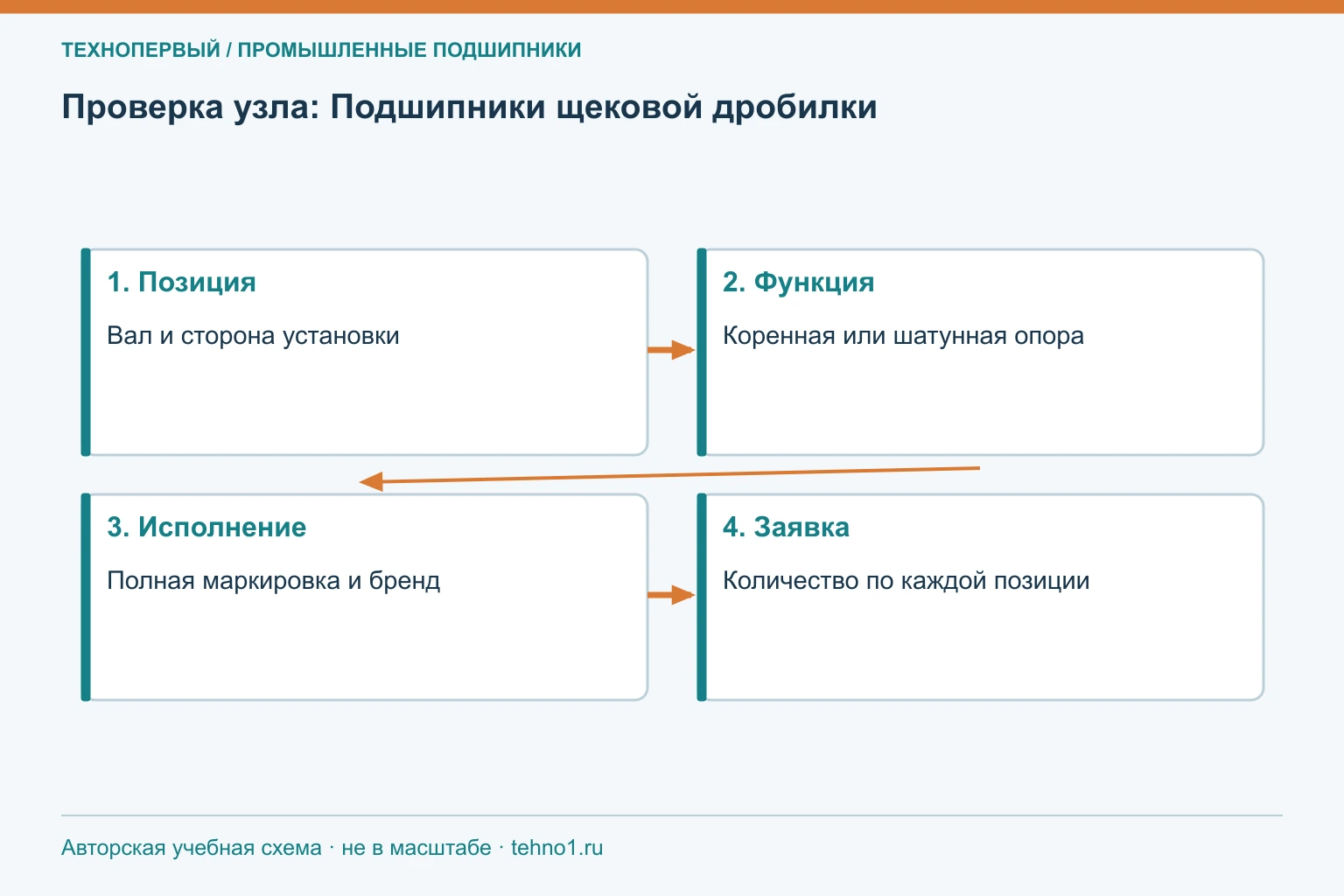

Подготовка к подбору
Для заказа подшипников щековой дробилки подготовьте схему расположения опор, полную маркировку каждой позиции и сведения о состоянии посадок. Базовый номер без суффиксов не описывает весь набор требований. Если обозначение восстановлено лишь по размерам, прямо укажите это в заявке: такой подбор требует дополнительного подтверждения. До монтажа сверьте комплектность втулок, гаек, стопорных деталей и уплотнений. Это особенно полезно при ремонте СМД с неизвестной историей модернизаций, когда фактическая сборка важнее привычного названия оборудования.
