Подшипники валковой дробилки: подвижные опоры и регулирование зазора
В валковой дробилке расстояние между рабочими поверхностями определяет условия захвата и дробления материала. Для регулировки зазора один валок или его опоры могут перемещаться относительно станины. Подшипник при этом остаётся частью механизма, который должен сохранять направление оси, передавать усилие и допускать предусмотренный ход. Поэтому подбор нельзя ограничивать диаметром шейки. Важны корпус, направляющие, защитные детали и расположение фиксирующей опоры. Даже внешне симметричные позиции иногда имеют разные функции. Разобрав схему перемещения, можно составить ведомость, в которой каждый подшипник и комплект его крепления однозначно привязаны к валку и стороне установки, а монтаж не зависит от догадок ремонтной бригады.

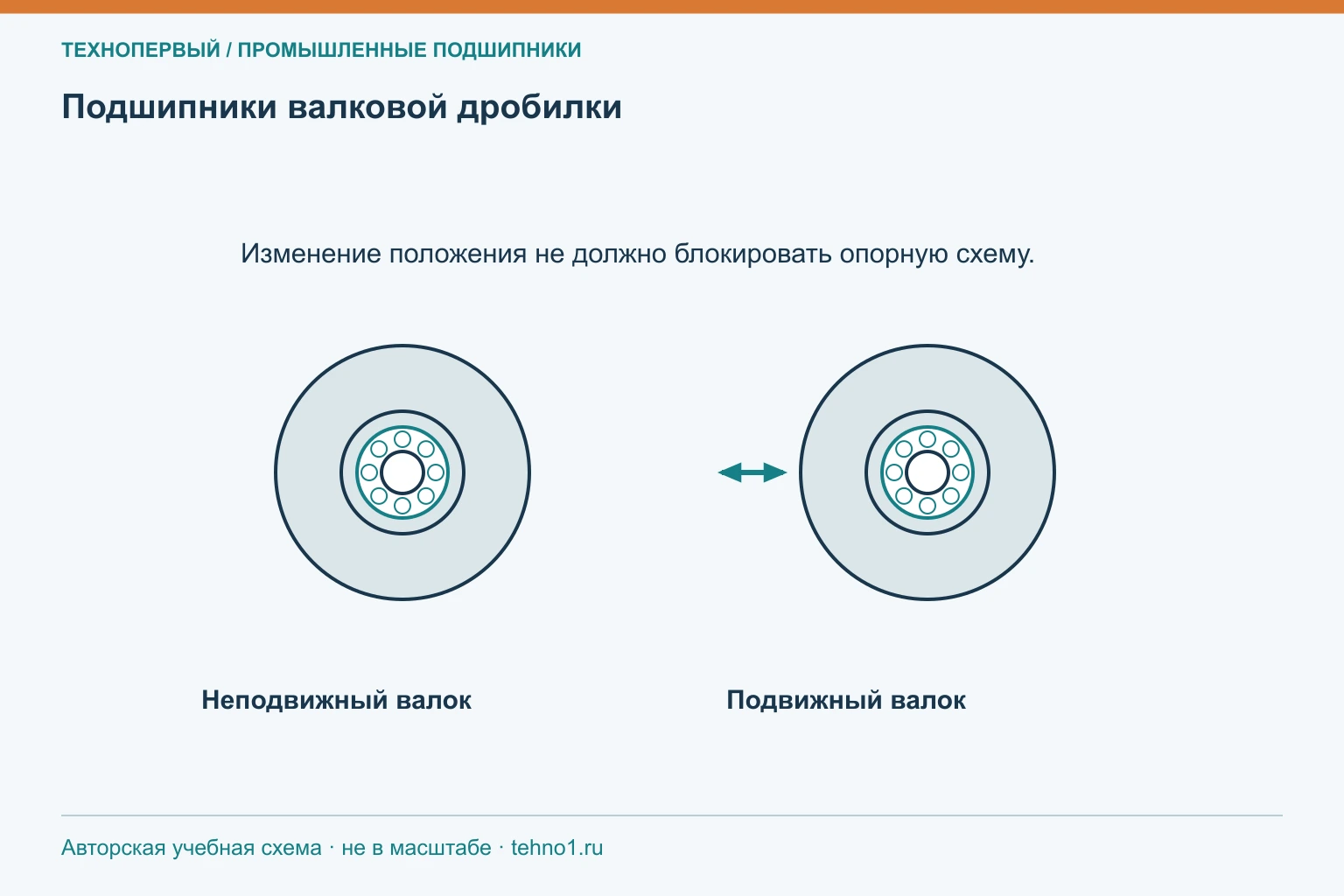

Чем подшипниковые опоры неподвижного и подвижного валков отличаются при подборе?
У неподвижного валка положение корпусов относительно станины обычно закреплено, а у подвижного предусмотрено изменение расстояния между осями. Это различие относится прежде всего к корпусу и механизму регулировки, но влияет и на требования к подшипнику: перемещение должно сохранять соосность, подвод смазки и защиту от загрязнения. Тип подшипников у валков может совпадать либо различаться — это устанавливают по сборке. Нельзя считать, что подвижная опора обязательно требует другого внутреннего зазора. Сначала сравнивают нагрузку, посадки и тепловой режим. При осмотре полезно отдельно проверить направляющие и опорные поверхности: заклинивание одного корпуса способно перекосить валок и создать неравномерное нагружение, которое замена подшипника сама по себе не устранит.
Как перемещение валка при регулировке влияет на требования к подшипниковому узлу?
При регулировке корпуса одного валка должны перемещаться согласованно в предусмотренных направляющих. Если один конец уходит дальше другого, оси становятся непараллельными, распределение материала и нагрузки по ширине меняется. Самоустанавливающийся подшипник способен компенсировать лишь ограниченный угловой перекос и не заменяет правильную настройку механизма. Проверяют полный рабочий ход, положение упоров, свободу движения уплотняющих деталей и запас длины смазочных линий. Для машин с пружинной или гидравлической защитой учитывают также предусмотренное отведение валка при перегрузке. Важен не только статический размер зазора, но и повторяемость возвращения в рабочее положение. После регулировки фиксируют расстояния по двум сторонам и проверяют отсутствие контакта подвижных деталей корпуса с неподвижными элементами.
Как осевые нагрузки валковой дробилки учитываются в схеме опор?
Осевые составляющие могут возникать из-за геометрии рабочих поверхностей, неравномерной подачи, перекоса и устройства привода. Их величину и направление определяют для конкретного валка, а не назначают одинаковыми по внешней симметрии машины. На чертеже устанавливают, какая опора удерживает вал вдоль оси и где предусмотрена компенсация теплового удлинения. Возможность воспринимать осевую нагрузку у подшипника ещё не означает, что весь корпус и крепёж допускают ту же нагрузку. Проверяют бурты, крышки, стопорные кольца и посадку наружного кольца. Если обе опоры случайно зажаты вдоль оси, нагрев вала может вызвать дополнительные усилия. Если обе оставлены свободными без расчётного основания, возможно смещение валка и нарушение взаимного положения рабочих поверхностей.
Какие размеры корпуса и посадки нужны для замены подшипников валковой дробилки?
Записывают диаметр и длину шейки, диаметр и ширину отверстия корпуса, размеры упорных буртов, радиусы переходов и доступное пространство для монтажа. Для подвижной сборки дополнительно нужны габариты корпуса, ширина направляющих, межосевые расстояния крепления и рабочий ход. Если используется закрепительная или стяжная втулка, фиксируют её обозначение, гайку и стопорные элементы. Измерения делают после очистки и сопоставляют с номиналом; изношенный диаметр не принимают за проектный. Важно также положение каналов смазки и сопряжений уплотнений. Например, подходящий по отверстию подшипник может иметь иную ширину, из-за чего крышка зажмёт наружное кольцо либо появится нежелательный осевой зазор. Эти последствия проверяют по размерной цепи до закупки.
Почему в ведомости валковой дробилки нужно указывать сторону и положение каждой опоры?
Обозначение стороны устраняет двусмысленность при одинаковых корпусах и разных комплектах внутренних деталей. Приводная сторона может воспринимать дополнительное усилие передачи, а противоположная — обеспечивать заданное осевое перемещение. Для подвижного валка в ведомости отдельно отмечают левую и правую направляющие, расположение регулировочного механизма и уплотнений. Направление взгляда задают один раз, например со стороны привода, и повторяют на фотографиях. Каждой позиции присваивают собственную строку даже при одинаковом каталожном номере подшипника. Объединять количество для закупки можно после технической сверки, сохранив монтажную раскладку. Такая ведомость помогает выявить ошибочную перестановку крышек и дистанционных деталей, а также сравнить историю отказов по каждой стороне конкретного валка.

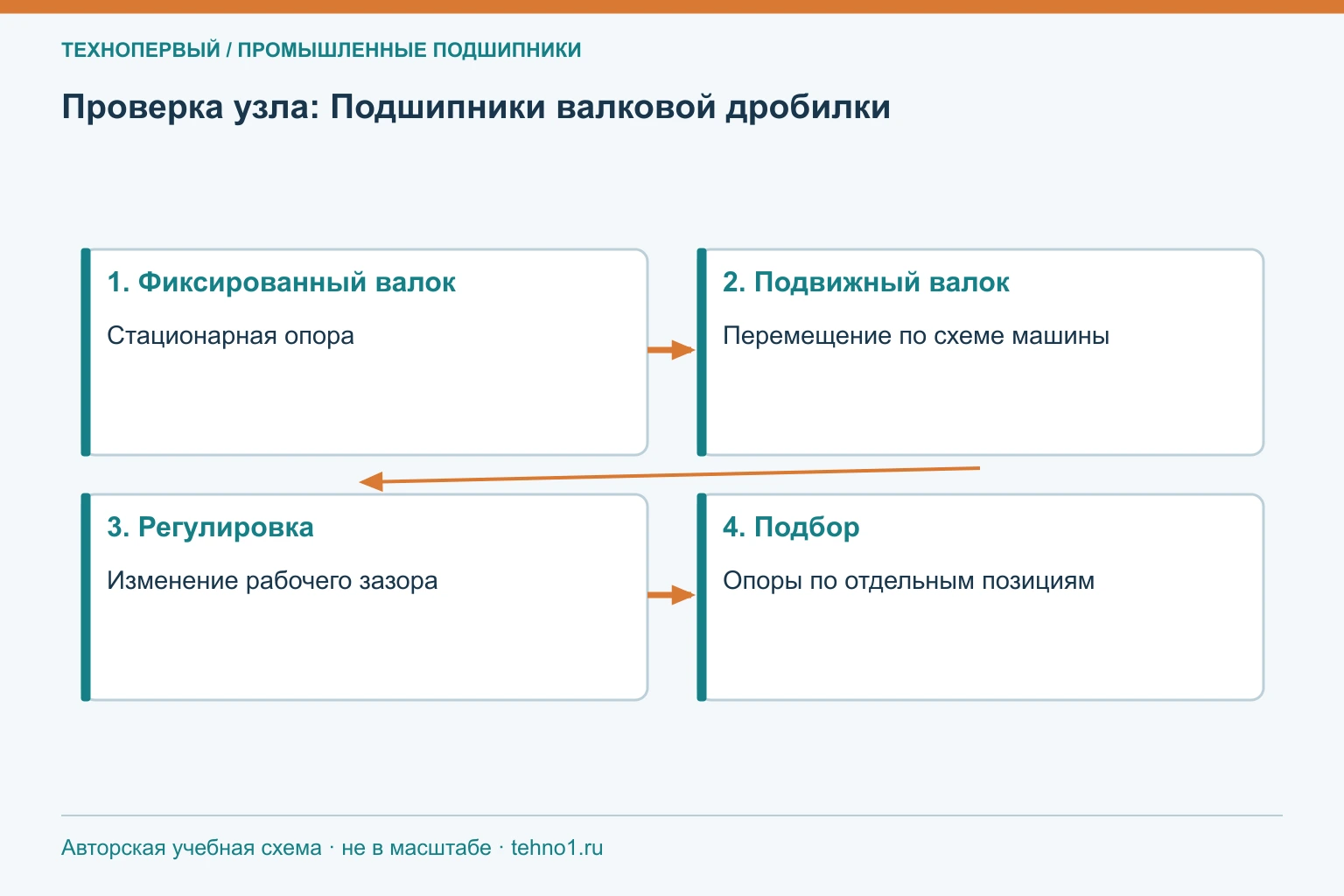

Что проверить на практике
| Позиция | Особенность узла | Что внести в ведомость |
|---|---|---|
| Неподвижный валок, привод | Дополнительная сила передачи | Шкив или шестерню, вылет, крепление |
| Неподвижный валок, вторая опора | Осевое положение вала | Упоры и разрешённое перемещение |
| Подвижный валок, первая сторона | Перемещение в направляющей | Корпус, ход, регулировочный узел |
| Подвижный валок, вторая сторона | Согласованность настройки | Контроль параллельности и уплотнения |
Подготовка к подбору
Правильный комплект для валковой дробилки описывает четыре связанные вещи: подшипник, его корпус, схему осевой фиксации и механизм регулировки. Проверяйте не только размер изделия, но и движение всего узла во всём предусмотренном диапазоне. Позиционная ведомость с единой ориентацией сторон упрощает закупку и сборку. Если валок перекошен или направляющие изношены, сначала определите объём восстановления: повышение грузоподъёмности подшипника не исправляет геометрию дробящего зазора и не возвращает согласованное движение корпусов.
