Опоры винтового конвейера: концевые подшипники и промежуточные подвески
У винтового конвейера разные опоры могут работать по разным физическим принципам. На концах вала часто устанавливают подшипниковые узлы качения, а промежуточная подвеска может содержать втулку скольжения, непосредственно взаимодействующую с перемещаемым материалом. Кроме радиальной поддержки, машине нужна предусмотренная опора для осевого усилия от транспортирования. Если объединить все детали в одну категорию «подшипники шнека», легко потерять требования к материалу и способу крепления. Для закупки сначала разбирают конструкцию по местам установки. Затем учитывают абразивность, влажность и температуру продукта, скорость вращения и геометрию соединительных валов. Это помогает выбрать ремонтный комплект, соответствующий реальной работе конвейера.

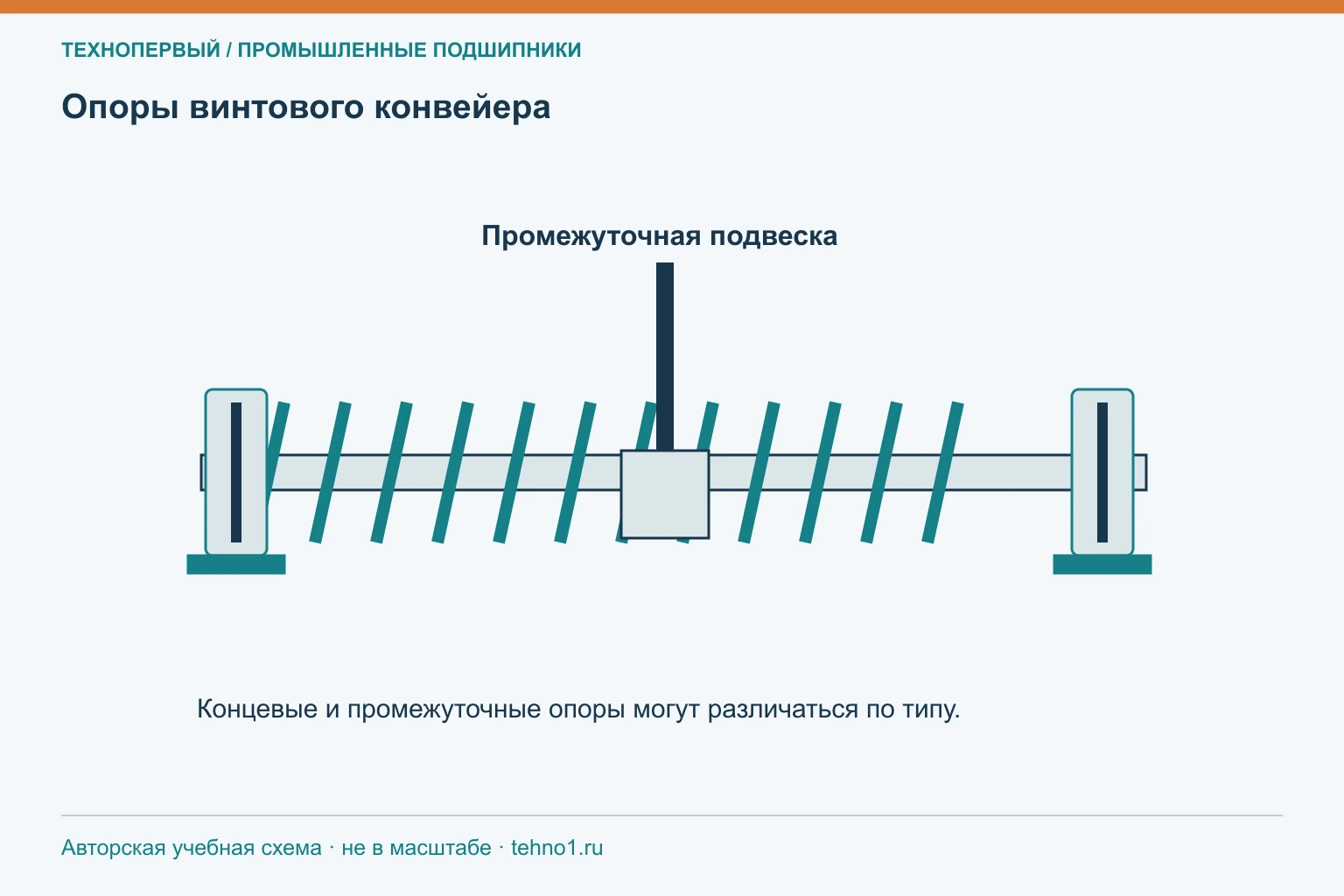

Какие опоры применяют на концах и в промежуточных подвесках винтового конвейера?
Концевые опоры удерживают крайние участки вала и могут быть выполнены как фланцевые или опорные корпусные узлы с подшипниками качения. На одном конце либо в отдельной предусмотренной сборке организуют восприятие осевого усилия. Промежуточные подвески поддерживают соединения секций длинного шнека; во многих конструкциях внутри стоит сменная втулка скольжения. Но существуют и другие исполнения, поэтому тип детали определяют по разрезу. Подвеска находится в потоке продукта, где важны габарит, износ и сопротивление проходу материала. Для бесвальных или специальных конвейеров схема вообще может быть иной. В ведомости раздельно обозначают приводную, хвостовую и каждую промежуточную позицию, сохраняя тип опоры и состав её крепления.
Как отличить подшипник качения от втулки скольжения в опоре шнека?
У подшипника качения нагрузка передаётся через шарики или ролики между дорожками колец. У втулки скольжения соединительный вал взаимодействует с рабочей поверхностью вкладыша, иногда через смазочный слой, предусмотренный материалом или системой подачи. В разборной подвеске втулка может состоять из двух половин; наличие разъёма не делает её разъёмным роликовым подшипником. Для идентификации смотрят на разрез, материал и наличие тел качения. В англоязычной ведомости слово bearing не раскрывает этот принцип автоматически. Полезно сфотографировать рабочую поверхность и вал после разборки. У втулки оценивают износ диаметра и состояние пары трения, у подшипника — дорожки, кольца и уплотнения. Требования к заказу и ремонту этих деталей существенно различаются.
Какая опора винтового конвейера воспринимает осевое усилие от перемещения материала?
Осевое усилие от перемещения материала должно замыкаться через предусмотренную фиксирующую или упорную сборку на конструкцию конвейера. В распространённой компоновке такую функцию организуют у приводного конца; расположение привода на разгрузке может держать секции шнека в растяжении. Однако направление усилия зависит от навивки, вращения и режима, а конкретное место фиксации определяют по чертежу. Нельзя поручать эту функцию промежуточной втулке только потому, что она ограничивает радиальное движение. Проверяют упорные элементы, соединения секций и путь передачи нагрузки до корпуса. При реверсе требуется оценка обоих направлений. Нежелательное осевое смещение способно привести к контакту витков или соединительных деталей с подвесками и торцевыми стенками, даже если радиальные подшипники ещё исправны.
Как свойства перемещаемого материала учитываются при подборе промежуточной опоры шнека?
Материал втулки выбирают с учётом абразивности, температуры, влажности, химического воздействия и возможности смазки. Мягкий продукт при высокой температуре и сухой абразивный порошок создают разные условия для одной и той же пары трения. Также важны скорость скольжения, нагрузка, размер частиц и требования к загрязнению транспортируемого продукта смазочными материалами. Металлические, полимерные и композиционные вкладыши имеют различные ограничения; нельзя считать любой полимер самосмазывающимся и пригодным для любой температуры. Сравнивают материал втулки с состоянием и материалом соединительного вала. Если износ ускорился после изменения сырья, фиксируют новый состав и режим, а не повторяют прежнюю позицию автоматически. Каталожный выбор подтверждают для фактической среды и конструкции подвески.
Какие размеры и материалы нужно указать в заявке на детали подвесного подшипника шнека?
Укажите диаметр соединительного вала, наружную геометрию вкладыша, длину рабочей поверхности, форму буртов и разъёма. Для подвески нужны размеры посадочного места, крепёж, высота оси относительно желоба и расстояния до соседних секций. Отдельно задают материал втулки, материал и состояние вала, наличие канавок или отверстий смазки. В заявке перечисляют половины вкладыша, корпус подвески, крепёж и соединительный вал разными позициями, если они подлежат замене. Изношенный образец используют вместе с чертежом или восстановленным номиналом: копирование увеличенного отверстия переносит износ в новую деталь. Приложите данные о продукте, температуре и скорости. Если требуется только вкладыш, это следует написать прямо, чтобы поставщик не предложил иной по составу узел.
Что проверить на практике
| Место | Возможная конструкция | Ключевые данные |
|---|---|---|
| Приводной конец | Узел с осевой фиксацией | Радиальная и осевая нагрузки, направление |
| Хвостовой конец | Поддерживающая концевая опора | Посадка, уплотнение, перемещения |
| Промежуточная подвеска | Сменная втулка скольжения | Материал, диаметр, длина, среда |
| Соединительный вал | Рабочая пара для вкладыша | Износ, материал, крепление секций |
| Корпус подвески | Несущая деталь в желобе | Высота оси и проход для продукта |

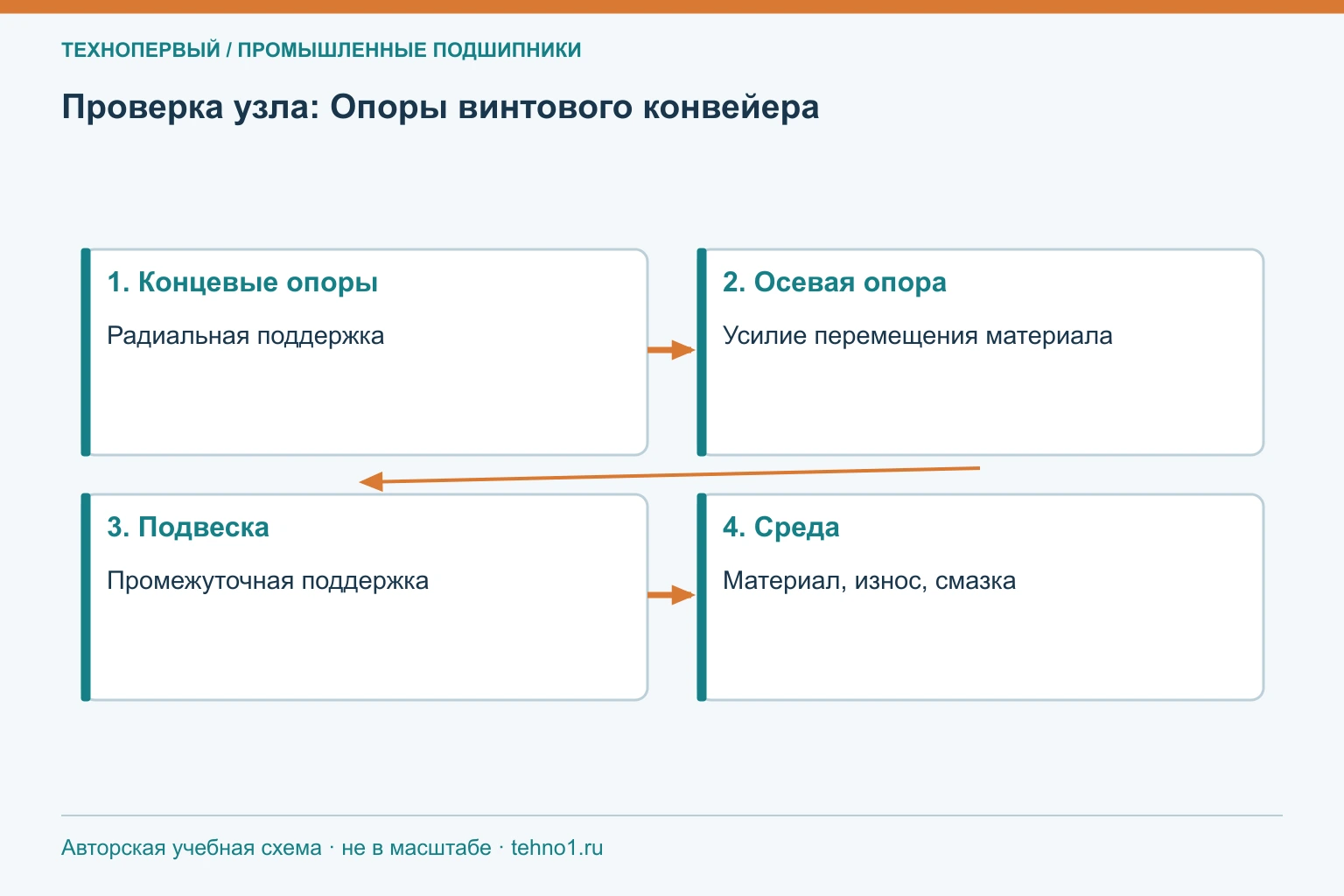

Подготовка к подбору
Для винтового конвейера сначала определите принцип работы каждой опоры и путь осевого усилия. Разделяйте концевые подшипники качения и втулки промежуточных подвесок: их подбирают по разным признакам. При заказе вкладышей сообщайте не только размеры, но и свойства продукта, скорость и температуру. Проверка соединительного вала обязательна для оценки пары трения. Ведомость с отдельными позициями корпусов, вкладышей и крепежа помогает получить полный ремонтный комплект и не перепутать расходную деталь с подвеской в сборе.
