Корпусные подшипники конвейера: UCP, UCF, UCFL и проверка замены
Обозначения UCP, UCF и UCFL обычно относятся к подшипниковым узлам в сборе, а не только к подшипнику. В такой сборке сочетаются вставной подшипник, корпус и определённый способ закрепления на валу. Для конвейера важны высота оси, расположение крепёжных отверстий и доступ к обслуживанию. Если выбирать замену лишь по диаметру вала, корпус может не встать на раму либо окажется непригодным по нагрузке и условиям среды. Разобраться помогает последовательная проверка геометрии и исполнения. Ниже показано, когда допустимо сохранить существующий корпус и какие параметры следует сравнить между брендами, чтобы предложение поставщика описывало действительно подходящий комплект.
Чем подшипниковые узлы UCP, UCF и UCFL отличаются при установке на конвейере?

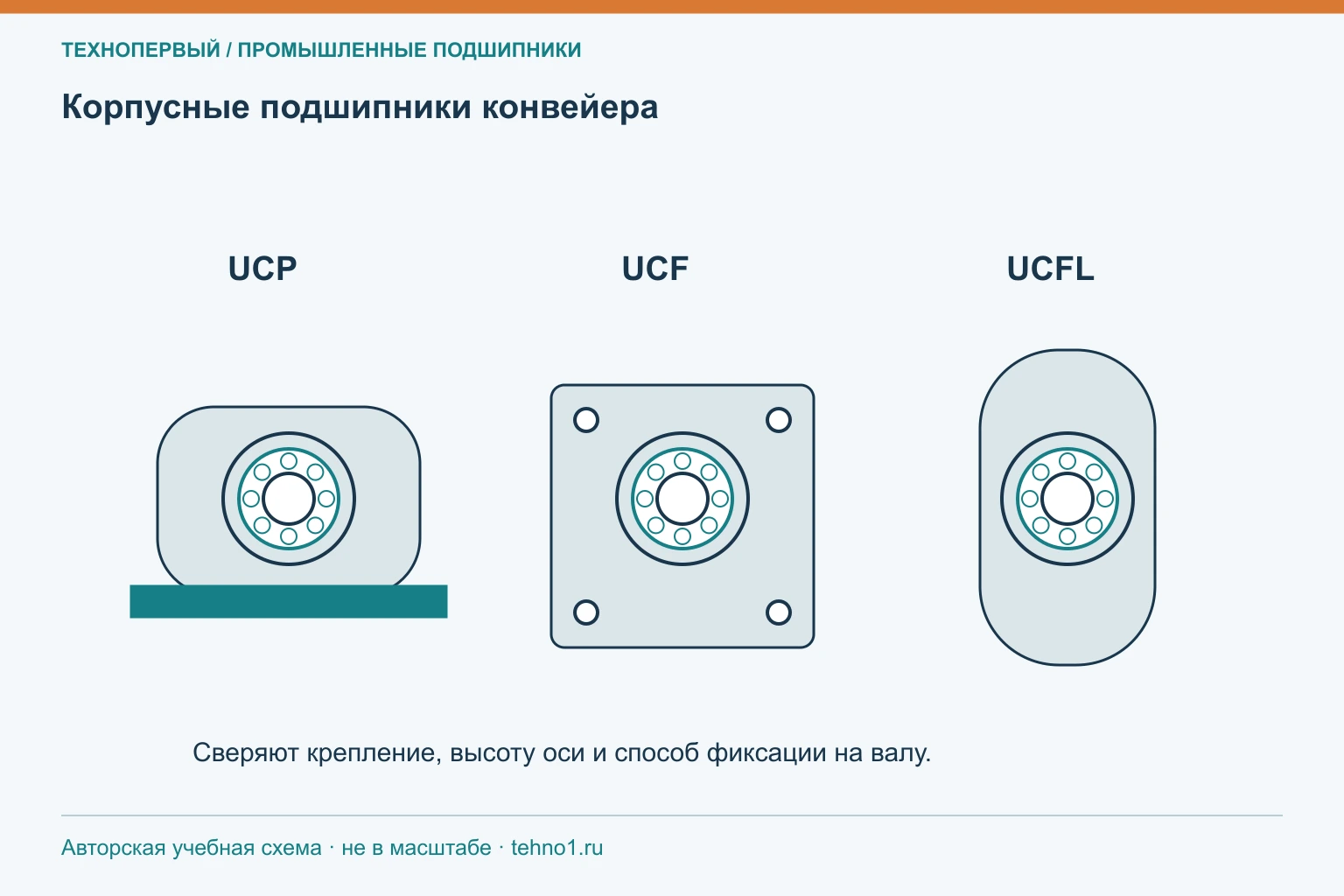

В распространённой системе обозначений UCP — узел с опорным корпусом на лапах, UCF — с квадратным фланцевым корпусом на четыре крепления, UCFL — с овальным или ромбовидным фланцем на два крепления. Конкретную геометрию уточняют по каталогу выбранного бренда. Опорный корпус устанавливают на основание, фланцевый крепят к плоскости, ориентированной относительно оси вала иначе. Поэтому переход между ними меняет монтажную схему и не является простой заменой подшипника. При оценке учитывают направление нагрузки относительно корпуса и болтов. Число отверстий само по себе не определяет несущую способность. У конвейера дополнительно проверяют, доступны ли пресс-маслёнка и фиксирующие винты после установки защитных кожухов и соседних элементов рамы.
Какие размеры крепления нужно проверить перед заменой корпусного узла конвейера?
Для UCP важны высота центра над основанием, расстояние между креплениями, размеры пазов или отверстий, ширина подошвы и общий габарит. Для UCF и UCFL проверяют межосевые расстояния, диаметр крепёжных отверстий, толщину фланца, вылет подшипника и возможный центрирующий элемент. Все размеры сравнивают с чертежом рамы и соседними деталями, а не только со старым корпусом. Изношенные отверстия могут скрывать первоначальный размер. Также учитывают пространство под головки болтов, инструмент и смазочную линию. Если высота оси отличается, изменение затрагивает соосность привода и положение рабочего вала. Подкладки или переделка крепления требуют отдельного инженерного решения; они не должны появляться как незаметное условие предложенной «прямой замены».
Когда можно заменить вставной подшипник конвейера с сохранением существующего корпуса?
Сохранение корпуса возможно, когда его посадочная поверхность, крепления и геометрия исправны, а новая вставка совместима именно с этой моделью корпуса. Проверяют наружную сферическую поверхность вставного подшипника, ширину, положение смазочных отверстий, монтажные пазы и способ установки. Совпадение наружного диаметра не гарантирует правильный контакт и подвод смазки. Осматривают трещины, фреттинг, коррозию и деформацию корпуса. Если подшипник проворачивался или посадочная поверхность разбита, замена одной вставки не восстанавливает узел. Уточняют также состояние уплотнений и защитных крышек. Решение подтверждают каталогом совместимости или чертежом, особенно при сочетании разных брендов. При сомнительной геометрии выгоднее сначала оценить стоимость полного узла и восстановления основания, чем планировать повторный ремонт.
Как способ фиксации вставного подшипника на валу влияет на выбор конвейерного узла?
Вставные подшипники могут закрепляться установочными винтами, эксцентриковым кольцом, втулкой или другой системой, предусмотренной серией. Способ фиксации влияет на требования к диаметру и поверхности вала, допустимое направление вращения для отдельных конструкций, монтажное пространство и процедуру затяжки. Например, эксцентриковое кольцо устанавливают в соответствии с направлением и инструкцией производителя; его нельзя считать равнозначным любому винтовому креплению. Для винтов важны рекомендованный момент, состояние резьбы и отсутствие старых повреждений посадочной поверхности. В заявке указывают фактический способ закрепления, реверсы, скорость и характер нагрузки. Замена системы фиксации требует проверки всего узла, поскольку наружный корпус может подходить, а положение внутреннего кольца и доступ к монтажу окажутся иными.
Почему корпусные узлы разных брендов нельзя считать взаимозаменяемыми только по диаметру вала?
Одинаковый диаметр вала подтверждает только один интерфейс. Между узлами могут различаться высота оси, фланец, длина внутреннего кольца, положение фиксаторов, материал корпуса, уплотнения и допустимые нагрузки. Даже близкое обозначение не исключает фирменных вариантов конструкции. Поэтому сравнивают полные обозначения с брендами и размерные чертежи, затем проверяют эксплуатационные характеристики и комплектность. Для конвейера с мойкой или абразивом важна пригодность материалов и защиты, а не лишь совпадение крепёжных отверстий. Уточняют возможность реверса, пополнения смазки и установки крышек. Хорошее предложение содержит таблицу различий и явное указание, сохраняется ли монтаж без доработок. Любое изменение рамы, вала или схемы обслуживания должно быть согласовано до закупки партии узлов.

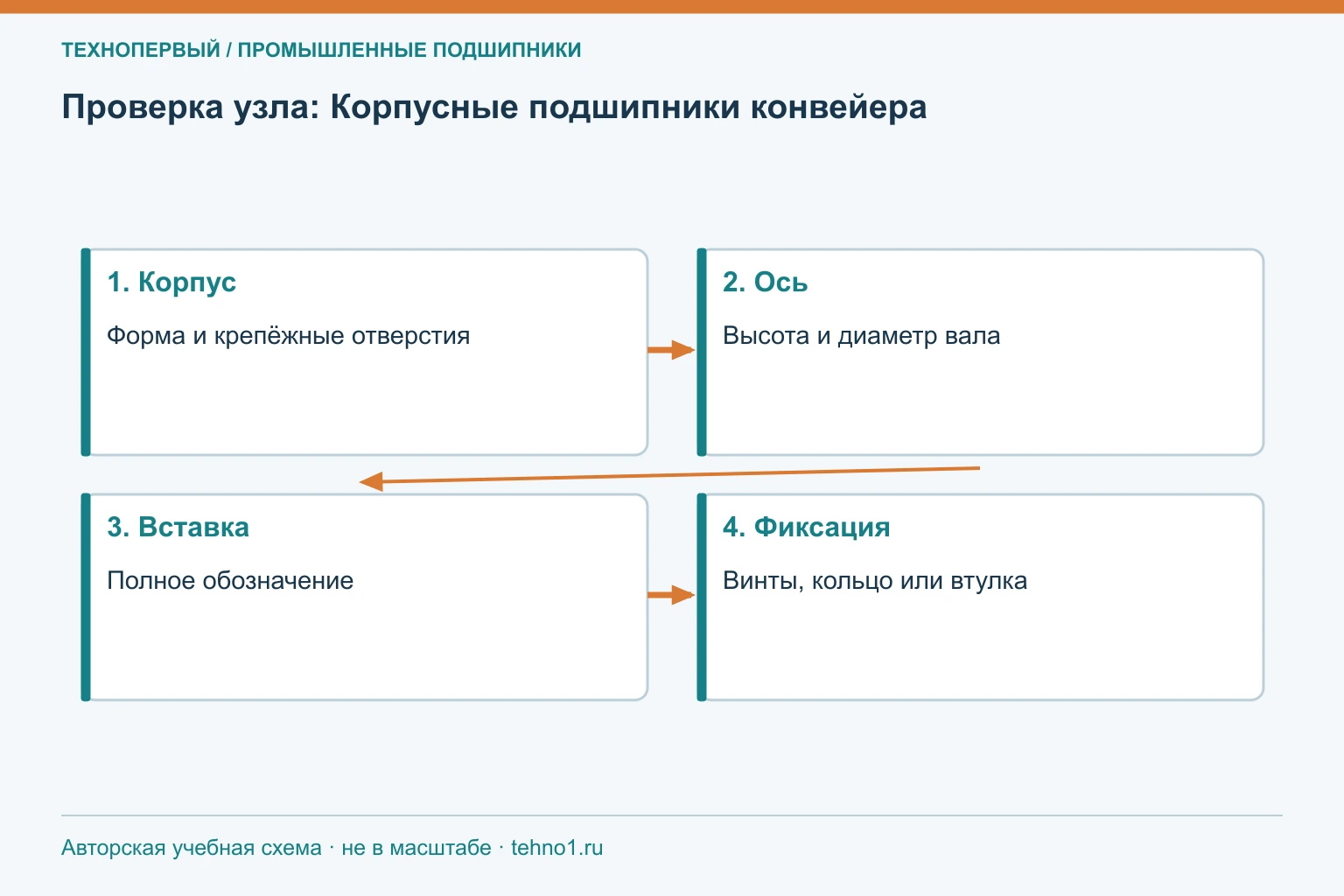

Что проверить на практике
| Узел | Типовая форма корпуса | Ключевая проверка |
|---|---|---|
| UCP | Опорный на лапах | Высота оси, база крепления, пазы |
| UCF | Квадратный фланец | Четыре крепления, вылет, центрирование |
| UCFL | Фланец на два крепления | Межосевое расстояние, ориентация нагрузки |
| Отдельная вставка | Сферическая наружная поверхность | Посадка в корпусе и каналы смазки |
| Узел другого бренда | По собственному каталогу | Все интерфейсы и эксплуатационное исполнение |
Подготовка к подбору
Заказывая UCP, UCF или UCFL, указывайте узел целиком: бренд, полное обозначение, размеры крепления и способ фиксации на валу. Для замены отдельной вставки сначала подтвердите исправность корпуса и каталожную совместимость. Диаметр вала не заменяет сверку чертежей. Если предлагается другой бренд, попросите перечень отличий, включая уплотнения и обслуживание. Это особенно важно для серийной замены на конвейере, где небольшое несовпадение высоты оси или крепления повторяется на каждом установленном узле.
