Подшипники карьерного конвейера: лабиринты, уплотнения и защита от абразива
В карьере ресурс опоры барабана зависит не только от нагрузки, но и от того, сколько абразива и воды достигает рабочих поверхностей. Пыль проникает по нескольким путям: вдоль вала, через разъём корпуса, повреждённые крышки и точки обслуживания. Поэтому защиту рассматривают как систему последовательных барьеров. Наружный лабиринт, смазочная полость и собственное уплотнение подшипника выполняют разные задачи. Установка одного более закрытого элемента не обязательно устраняет слабое место всей сборки. Чтобы подобрать решение для конкретного конвейера, нужно описать среду, геометрию узла и доступное обслуживание. Ниже разберём, как эти сведения превращаются в проверяемую заявку на уплотнения и сопутствующие детали.
Как лабиринтное уплотнение корпуса защищает подшипник конвейерного барабана?
Лабиринт создаёт извилистый путь с последовательными поворотами и небольшими зазорами между неподвижными и вращающимися элементами. Загрязнению труднее пройти такой путь напрямую, а правильно организованная смазочная защита и вращение отдельных деталей могут способствовать отводу частиц наружу. При этом бесконтактный лабиринт не является герметичной стенкой и не рассчитан автоматически на любую струю воды. Его работа зависит от геометрии, положения деталей, биения и состояния смазки, если она предусмотрена. При осмотре ищут разрушенные кольца, забитые полости и следы касания. Увеличившийся зазор облегчает проникновение абразива, слишком малый может вызвать трение. Поэтому размеры и допустимые перемещения вала проверяют по конкретному уплотнительному узлу, а не по общему названию «лабиринт».
Чем защита закрытого подшипника отличается от защиты всего корпуса опоры конвейера?

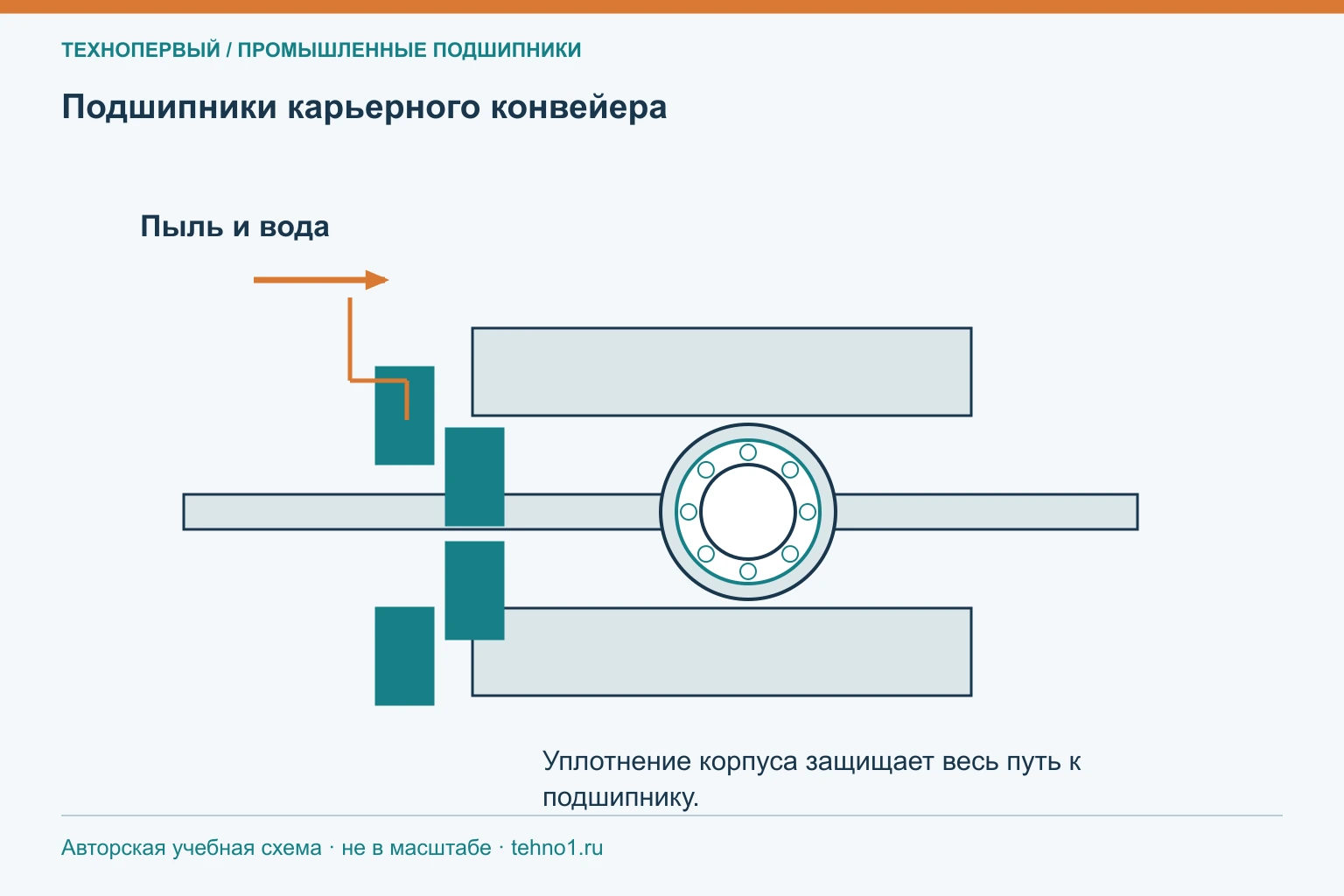

Уплотнение закрытого подшипника расположено непосредственно между его кольцами и защищает дорожки качения и внутреннюю смазку. Защита корпуса охватывает значительно больше: проходы вала, крышки, разъём, заглушки и соединения смазочных линий. Если вода накопилась вокруг закрытого подшипника, она всё равно создаёт неблагоприятную среду для посадок и наружных поверхностей. Собственное уплотнение подшипника не предназначено компенсировать любой дефект наружной защиты. Поэтому обе ступени проверяют отдельно. При переходе на закрытое исполнение уточняют ширину, скоростные ограничения и порядок пополнения смазки. Кроме того, согласуют смазку защитной полости с материалами уплотнений. На схеме полезно показать, где заканчивается корпусной барьер и начинается барьер самого подшипника, чтобы не перепутать их назначение.
Когда для карьерного конвейера рассматривают многоступенчатую защиту от загрязнения?
Многоступенчатую защиту рассматривают при устойчивом попадании абразива, сочетании пыли и влаги, воздействии пульпы, мойки или сложном доступе к опорам. Основанием служат условия среды и результаты осмотра, а не только желание увеличить число уплотнений. Например, повторное обнаружение минеральных частиц в смазке при исправном подшипнике указывает на необходимость проверить наружный путь загрязнения. Решение может сочетать специальное корпусное уплотнение, отдельную смазочную полость и закрытый подшипник. У каждой ступени должны быть понятны функция и обслуживание. Дополнительная защита требует места, правильного отвода излишков смазки и контроля совместимости. Эффект оценивают по чистоте, состоянию деталей и межремонтному интервалу в сопоставимом режиме, а не обещают одинаковое увеличение ресурса для любого конвейера.
Какие условия работы нужно передать для проверки уплотнения типа Taconite или другого специального исполнения?
Передают тип загрязнения, размер и абразивность частиц, наличие воды, направление брызг, условия мойки, наружную температуру и температуру узла. Нужны скорость вращения, диаметр вала, ожидаемые осевые перемещения и перекос, обозначение корпуса и свободное пространство около него. Для уплотнения типа Taconite уточняют конкретную серию и состав: это название не задаёт универсальную геометрию у всех производителей. Описывают доступность смазочных точек и возможность регулярного обслуживания. Если система предусматривает отдельную подачу смазки в защитный барьер, её нельзя автоматически считать заменой смазки подшипника. Полезно приложить фотографии с направлением поступления загрязнения и разрез существующей сборки. Такие данные позволяют сравнить варианты по условиям применения и монтажным ограничениям.
Как проверить совместимость уплотнения, корпуса, вала и подшипника конвейера перед закупкой?

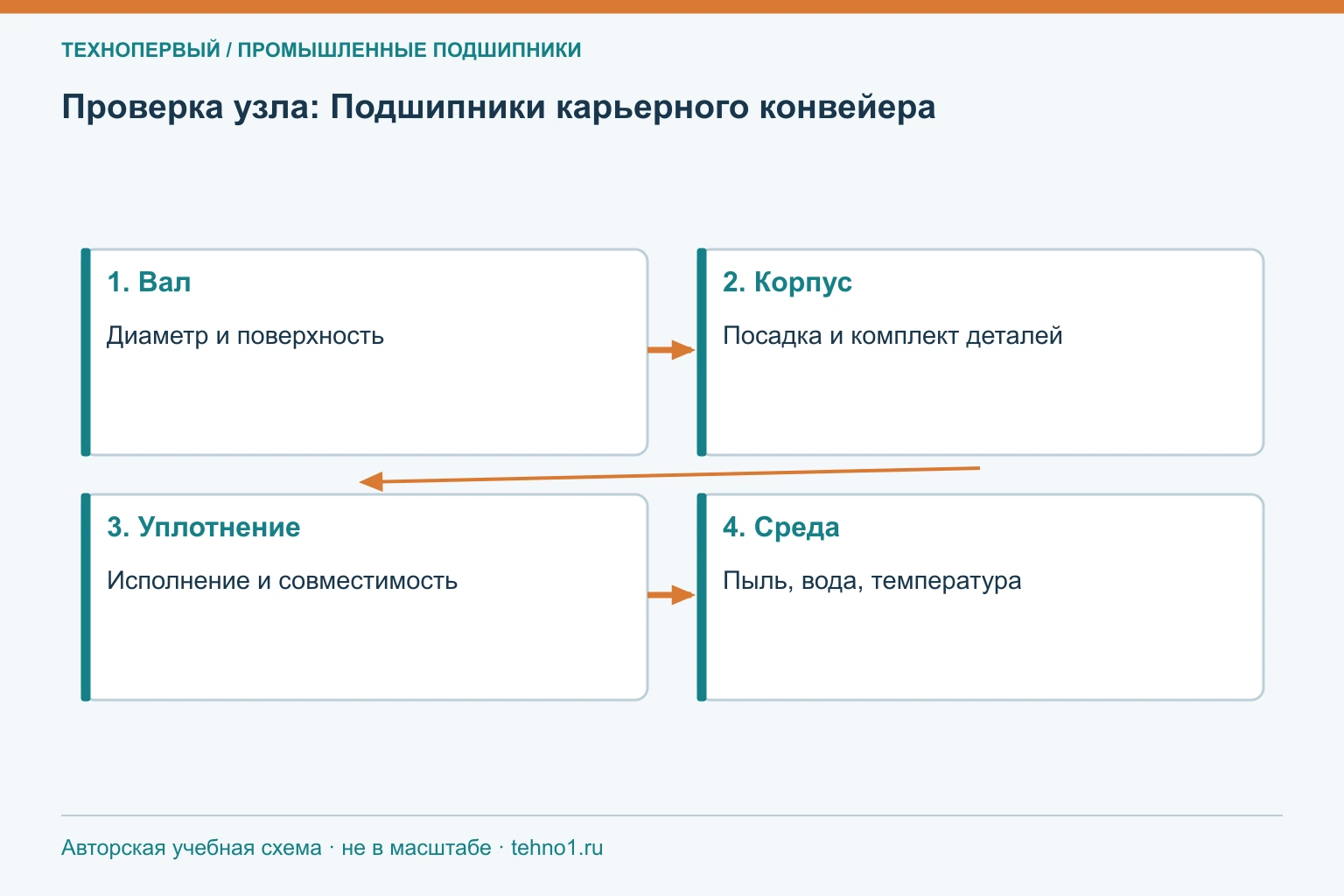

Сверяют посадочный диаметр и состояние поверхности вала, размеры гнезда корпуса, ширину уплотнительной сборки и её положение относительно подшипника. Проверяют допустимые осевые перемещения, угловой перекос и окружную скорость. Для разъёмного уплотнения важны возможность сборки на установленном валу и правильное соединение половин. Отдельно уточняют материал контактных элементов, совместимость со смазкой и рабочей температурой. Нужен перечень деталей комплекта: кольца, крепёж, прокладки, заглушки и линии подачи. Если одна часть остаётся старой, её применимость подтверждают отдельно. Итоговую схему проверяют во всех рабочих положениях барабана: защитное кольцо не должно касаться соседних деталей при предусмотренном перемещении. Согласованный чертёж сборки даёт более надёжное основание закупки, чем совпадение условного размера корпуса.
Что проверить на практике
| Барьер | Основная задача | Что контролировать |
|---|---|---|
| Наружный лабиринт | Ограничить вход крупных загрязнений | Зазоры, целостность, биение |
| Контактный элемент | Усилить защиту прохода вала | Кромку, поверхность, материал |
| Защитная смазочная полость | Задержать загрязнение по пути | Подачу, совместимость, выход |
| Уплотнение подшипника | Защитить внутреннюю смазку и дорожки | Исполнение, температуру, обслуживание |
| Разъём и заглушки корпуса | Закрыть обходные пути | Посадку, прокладки, состояние крепления |
Подготовка к подбору
Выбор защиты карьерной опоры начинается с карты путей загрязнения. Опишите наружный барьер, состояние корпуса и собственную защиту подшипника, затем проверьте их совместную работу. Для специального уплотнения нужны данные о вале, перемещениях, среде и обслуживании. Не переносите характеристики одной серии Taconite на другую без каталожной сверки. Комплект с согласованной геометрией и понятными точками смазки позволяет устранить причину загрязнения, а результаты последующего осмотра подтверждают, насколько выбранное решение подходит фактическому конвейеру.
