Подшипники барабана ленточного конвейера: приводные и натяжные опоры
Подшипники конвейерного барабана воспринимают усилия от натянутой ленты, массу вращающихся деталей и дополнительные нагрузки привода. При этом натяжной барабан не обязательно работает легче приводного: решающими становятся геометрия обхвата и силы в ветвях. Для правильной замены нужно знать расположение опор, способ закрепления на валу и возможность теплового перемещения. Не менее важны корпуса и уплотнения, особенно на открытом складе или в карьере. Разберём, какие сведения помогают связать типовой подшипник с конкретным барабаном и составить комплект ремонта, в котором учтены втулки, крепление, загрязнение и реальное состояние посадочных мест, а не только наружные размеры снятого изделия.

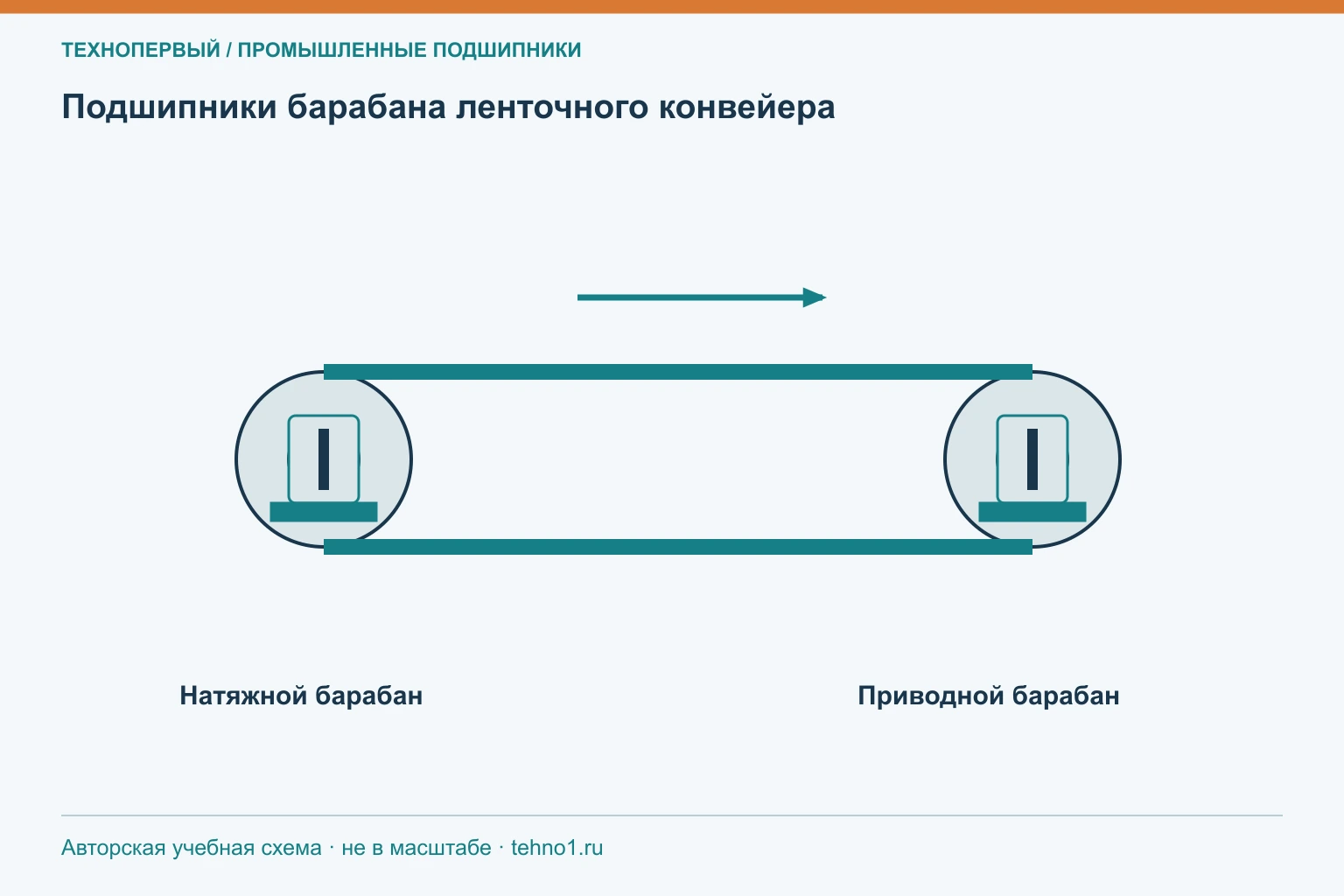

Чем условия работы подшипников приводного и натяжного барабанов конвейера различаются?
Приводной барабан передаёт ленте тяговое усилие, поэтому натяжения набегающей и сбегающей ветвей различаются. На его вал также могут действовать нагрузки муфты, редуктора или внешней передачи. Натяжной барабан обеспечивает заданное натяжение через перемещение всей сборки; его опоры работают с усилиями механизма натяжения и должны сохранять взаимную ориентацию. Отсутствие приводного момента не означает малой радиальной нагрузки. На обоих барабанах учитывают собственную массу, угол обхвата, рабочие и пусковые режимы. Для натяжной станции дополнительно проверяют направляющие и равномерность перемещения двух сторон. Если одна каретка заедает, появляется перекос, который нельзя компенсировать простой заменой подшипника. В заявке положение барабана и схема передачи усилий должны быть указаны явно.
Как натяжение ленты влияет на нагрузку подшипников конвейерного барабана?
Радиальная сила на барабан определяется векторной суммой натяжений двух ветвей, а передаваемый момент связан с их разностью и радиусом барабана. Поэтому мощность привода не позволяет однозначно определить нагрузку подшипников. Два режима с похожим моментом могут иметь разное предварительное натяжение и разные реакции опор. Для расчёта нужны натяжения ветвей, угол обхвата, масса барабана и положение результирующей относительно опор. Если дополнительная сила приложена консольно, реакции уже не делятся поровну. Перетяжка ленты увеличивает нагрузки без полезного роста тяги и может ускорять износ. При замене важно проверить фактическую настройку натяжного устройства и данные расчёта конвейера, особенно после изменения длины, производительности, скорости или конструкции ленты.
Как определить фиксирующую и свободную опоры барабана длинного конвейера?
Фиксирующая опора задаёт осевое положение барабана, а свободная допускает предусмотренное относительное перемещение при изменении температуры и размеров. Это определяют по упорам колец, фиксирующим кольцам корпуса и конструкции самого подшипника. В одном решении наружное кольцо перемещается в корпусе, в другом перемещение реализовано внутри специального подшипника. Конкретную схему читают по чертежу, не угадывая её по близости к приводу. Длина всего конвейера сама по себе не назначает величину хода: важны длина вала между опорами и температурные условия барабана. При сборке проверяют предусмотренный запас перемещения и положение уплотнений. Установка лишних фиксирующих колец может превратить свободную опору в зажатую и создать дополнительные осевые усилия при прогреве.
Какие размеры вала, корпуса и втулки нужны для заказа подшипников барабана конвейера?
Запишите диаметры и длины шеек, межопорное расстояние, бурты и радиусы переходов. Для корпуса нужны обозначение, посадочный диаметр, ширина, расположение упоров и размеры крепления. При установке на втулке указывают полное обозначение подшипника и втулки, диаметр гладкого вала, тип гайки и стопорения. Диаметр отверстия подшипника с конической посадкой не следует автоматически считать диаметром вала: между ними находится втулка. Дополнительно проверяют монтажное пространство и возможность снятия деталей. Эскиз с размерной цепью позволяет увидеть, помещается ли новая сборка между плечом вала и крышкой. В заявке разделяют номинальные размеры и результаты измерений изношенных сопряжений, иначе ошибочный размер может попасть в новое техническое предложение.
Когда при замене подшипника барабана нужно проверять состояние корпуса и уплотнений?
Состояние корпуса и уплотнений проверяют при каждой замене, особенно если прежний отказ сопровождался загрязнением, водой или движением кольца в посадке. Осматривают отверстие корпуса, разъём, подошву, крышки и пути попадания пыли вдоль вала. Изношенная поверхность под уплотнением способна пропускать загрязнение даже с новой манжетой. Для разъёмного корпуса сохраняют согласованную пару половин и проверяют плоскость основания. Следы ржавчины в смазке требуют поиска пути воды, а не только смены её марки. Если планируется закрытый подшипник, отдельно подтверждают его совместимость с корпусом и схемой пополнения смазки. Комплект ремонта должен включать необходимые защитные детали: их отсутствие снижает эффект от замены самого дорогого элемента опоры.

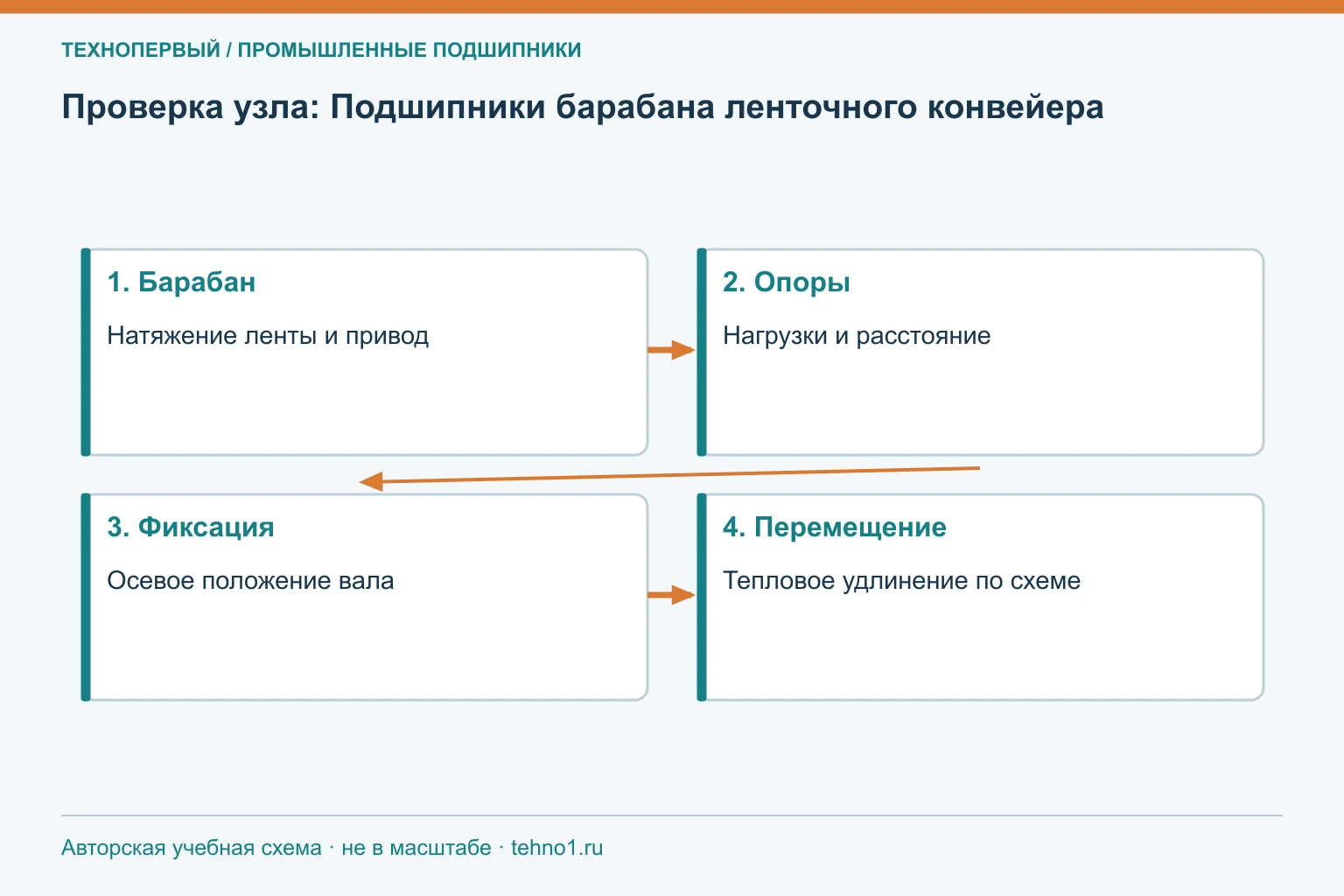

Что проверить на практике
| Исходные данные | Для чего нужны | Частая ошибка |
|---|---|---|
| Натяжения и угол обхвата | Результирующая сила на барабан | Расчёт только по мощности |
| Положение двух опор | Реакции и осевая фиксация | Деление всех сил пополам |
| Втулка и гладкий вал | Совместимость посадки | Приравнивание отверстия к диаметру вала |
| Корпус и уплотнение | Геометрия и защита узла | Закупка только подшипника |
| Ход свободной опоры | Компенсация изменения длины | Лишние фиксирующие кольца |
Подготовка к подбору
Для заказа опор барабана подготовьте схему натяжения ленты, чертёж вала и корпуса, полные обозначения подшипников и втулок. Отдельно обозначьте фиксирующую и свободную стороны. Проверка наружной защиты и посадочных поверхностей должна войти в объём ремонта, иначе прежняя причина отказа останется в узле. При изменении конвейера пересмотрите нагрузки по фактическим натяжениям: одинаковый барабан и прежняя мощность двигателя не гарантируют сохранения исходных условий. Полный комплект облегчает монтаж и последующую диагностику.
