Подшипники роликов конвейера: размеры, уплотнения и сопротивление вращению

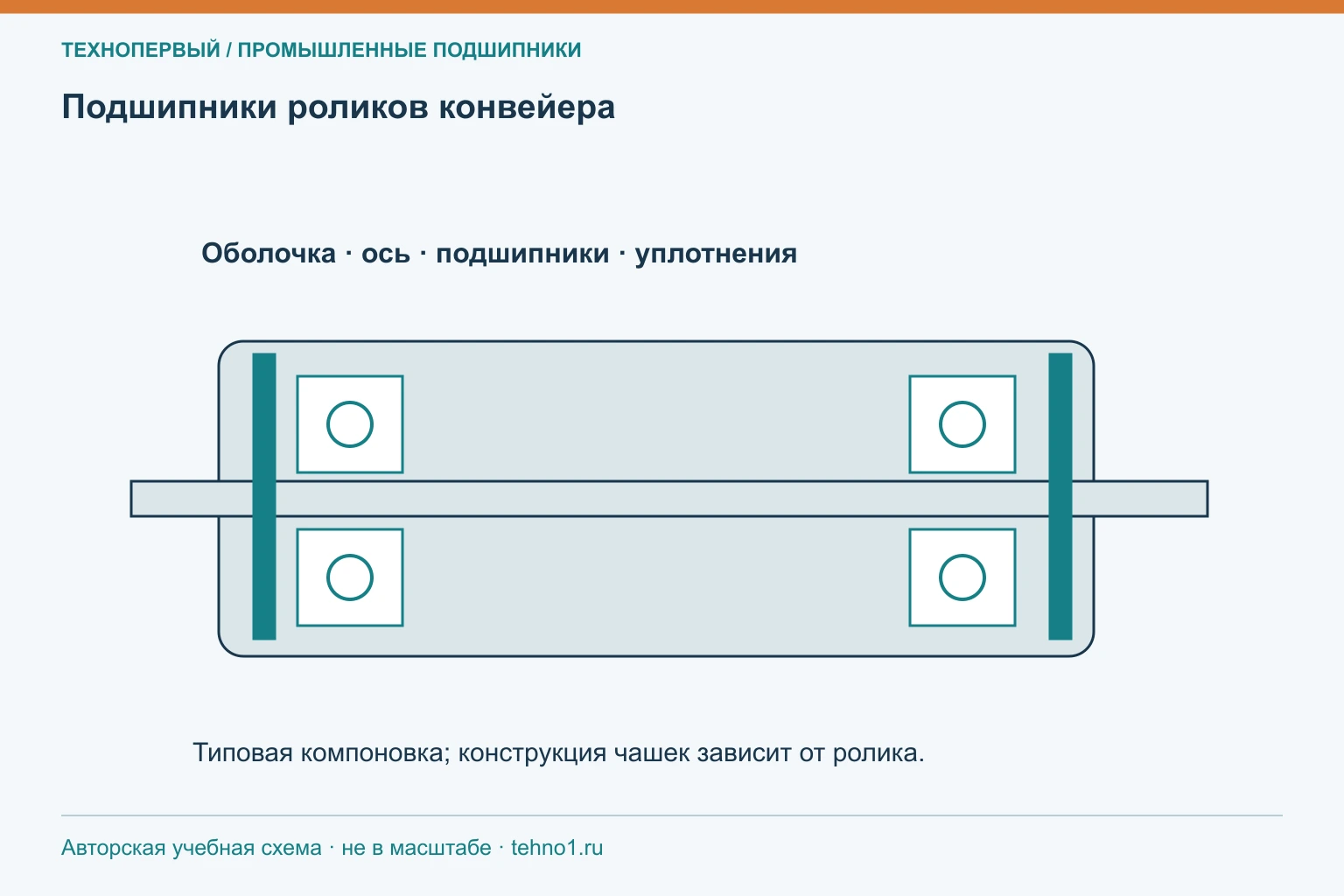

Конвейерный ролик представляет собой сборку, в которой подшипник работает вместе с чашкой, осью и несколькими защитными элементами. Два ролика с одинаковым номером подшипника могут заметно различаться по сопротивлению вращению и стойкости к пыли. Причина находится в геометрии сопряжений, смазке и устройстве уплотнений. Для закупки отдельных деталей необходимо понимать, что вращается в конкретной конструкции и как кольца закреплены относительно оси и обечайки. Особенно это важно при ремонте большой партии роликов: небольшая ошибка сборки повторяется многократно и увеличивает потери всего конвейера. Ниже рассмотрены сведения, позволяющие оценить ролик как единый узел и разделить позиции заказа без потери совместимости.
Как подобрать подшипник ролика ленточного конвейера по его конструкции?
Сначала определяют конструкцию ролика: неподвижная ось с вращающейся обечайкой или иное исполнение, способ крепления чашки и фиксации колец. В распространённой схеме наружное кольцо вращается вместе с роликом, поэтому условия посадки отличаются от узла с вращающимся внутренним кольцом. Затем снимают маркировку, размеры подшипника и сопряжений, проверяют положение стопорных деталей и торцевой зазор. Диаметр оси не раскрывает ширину подшипника и особенности уплотнения. Для запроса приложите разрез либо разобранную сборку с последовательностью деталей. Если чашка запрессована или приварена в обечайку, её деформация тоже влияет на работу опоры. Подбор по одному снятому подшипнику без осмотра ролика может воспроизвести прежнюю ошибку посадки.
Почему одинаковый номер подшипника не гарантирует одинаковую защиту конвейерного ролика от пыли?
Номер подшипника описывает само изделие, но наружную защиту ролика формируют лабиринты, контактные элементы, торцевые крышки и соединения чашки с обечайкой. Их материал, зазоры и качество сборки определяют путь проникновения пыли и воды. Даже закрытый подшипник может работать в постоянно загрязнённой полости, если внешняя защита повреждена. При сравнении роликов проверяют не только наличие уплотнения, но и его конструкцию, испытательные условия и пригодность для фактической среды. Например, работа с сухой пылью под навесом отличается от мокрой уборки или забрасывания абразивной пульпой. Поэтому в заявке раздельно указывают исполнение подшипника и комплект наружных уплотняющих деталей, сохраняя их положение и сопряжения в сборке.
Как уплотнения ролика и подшипника влияют на сопротивление вращению конвейера?
Контактные уплотнения создают трение на рабочих кромках, а бесконтактные лабиринты повышают извилистость пути загрязнения при небольшом собственном сопротивлении. При этом реальный момент ролика зависит также от смазки, посадок, соосности и осевых зажатий. Усиление контакта уплотнения может повысить защиту, но увеличить пусковое сопротивление, особенно при низкой температуре. Свободное вращение рукой без нагрузки не характеризует полностью рабочие потери. Для сравнения используют одинаковые условия испытания: скорость, нагрузку, температуру и предварительную приработку, если она предусмотрена методикой. На длинном конвейере суммируются потери большого количества роликов. Поэтому отказ от защитной детали ради лёгкого вращения способен дать кратковременный выигрыш и затем ускорить загрязнение с последующим ростом сопротивления.
Какие нагрузки и частота вращения нужны для проверки подшипников роликов конвейера?
Нагрузка зависит от массы ленты и материала, расстояния между роликоопорами, расположения ролика в желобчатой группе и ударов в зоне загрузки. Её нельзя равномерно распределять между всеми роликами без учёта геометрии ленты. Частота вращения определяется скоростью ленты и рабочим диаметром ролика при отсутствии проскальзывания: меньший диаметр при той же скорости означает больше оборотов. Сообщите также длину ролика, диаметр оси, угол установки и режим пусков. Для загрузочного участка важны высота падения, размер кусков и наличие амортизирующих элементов. Эти данные позволяют проверить грузоподъёмность и ресурс подшипников, а также прогиб оси и обечайки. Чрезмерная деформация может нарушать работу опоры, даже если расчёт подшипника по нагрузке выглядит приемлемым.
Какие данные нужны для заказа подшипников и чашек конвейерных роликов отдельными позициями?
Для подшипника нужны полное обозначение с брендом, исполнение защиты, зазор и размеры. Для чашки указывают чертёж, материал, посадочный диаметр и ширину под подшипник, наружное сопряжение с трубой и способ закрепления. Отдельными строками перечисляют лабиринтные кольца, крышки, манжеты и стопорные элементы, если они входят в ремонт. У оси проверяют диаметры шеек, расстояния между упорами и форму концов. При отсутствии чертежа делают размерный эскиз и прикладывают фотографии деталей в порядке сборки. Изношенную чашку не используют как единственный размерный эталон: измерения необходимо связать с требуемой посадкой. Поставщик должен понимать, требуется ли отдельный подшипник, ремонтный набор или готовый ролик с подтверждёнными эксплуатационными характеристиками.

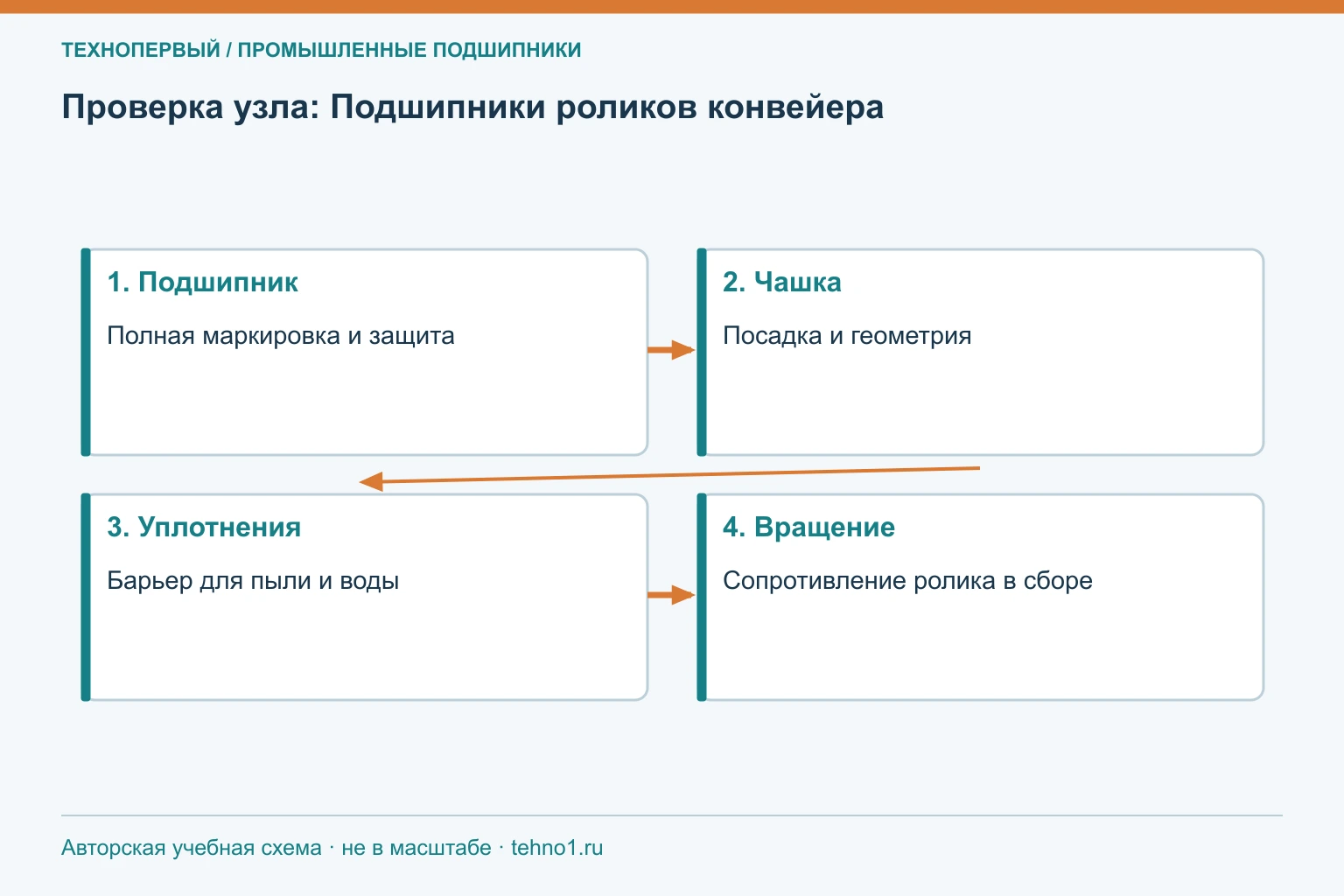

Что проверить на практике
| Деталь | Что проверять | Почему размер подшипника недостаточен |
|---|---|---|
| Ось | Шейки, упоры, прямолинейность | Определяет положение внутренних колец |
| Чашка | Посадку и сопряжение с трубой | Возможны овальность и зажатие |
| Наружный лабиринт | Геометрию и сборочный зазор | Задаёт путь пыли и воды |
| Контактное уплотнение | Материал и рабочую поверхность | Влияет на защиту и трение |
| Подшипник | Полное исполнение и смазку | Задаёт внутренние условия работы |
Подготовка к подбору
Подшипник ролика выбирают внутри конкретной сборки. Для ремонтной закупки нужны данные об оси, чашке, наружных уплотнениях и режиме конвейера. Сопротивление вращению сравнивают при одинаковых условиях, а защиту оценивают по реальной среде. Если партия роликов преждевременно вышла из строя, полезно разобрать несколько образцов и сопоставить следы загрязнения, посадки и положение деталей. Такой анализ помогает решить, достаточно ли замены подшипников или требуется пересмотр чашек и защитного комплекта всей партии.
